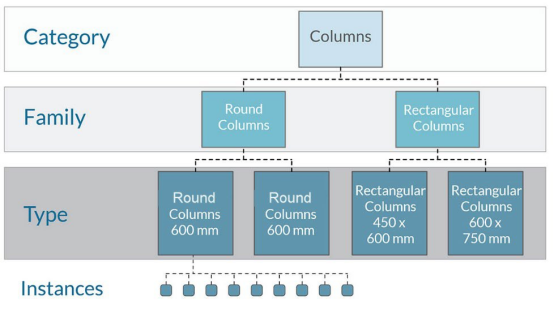

Revit模型中采用的数据结构如图1所示，为四级树状结构，从上往下依次为Category（类别）、Family（族）、Type（族类型）和Instance（实例，又称图元）。
类别（Category）是最高层级，例如结构柱、门、墙、风管、管道、桥架、房间、空间等；族（Family）是某一类别中图元的类，是根据参数(属性)集的共用、使用上的相同、图形表示的相似来对图元进行的分组。例如结构柱的类别下，有圆形结构柱、矩形结构柱、工字型钢结构柱等不同的族；族类型（Type）是某一种族中图元的类，是根据尺寸、规格等参数对图元进行的分组。例如矩形结构柱族，又可细分为截面为500mm×500mm的族类型以及截面为450mm×550mm的族类型等；图元（Instance）是Revit中的某一个实例，是Revit模型结构中最小的单元。任意一个常规模型、门、窗、结构梁、结构柱、机械设备、管路附件等，都可称之为一个图元。
图1Revit数据结构
所有放置于模型中的图元（实例）或图元信息均属于实例层次，如各类建筑设施的实体（门、窗等）或建筑功能特性的数字化描述（如房间等），并且每个放置的实例都有唯一的标识码，利用这串标识码的唯一性可以便捷地将外部数据关联到建筑构件、建筑空间和设备组件；同时Revit中拥有各类预定义和可自定义的参数，如类别参数（Category Parameter）、族参数（Family Parameter）、项目参数（Project Parameter）、共享参数（Shared Parameter）和全局参数（Global Parameter），其参数化建模的方式可自动协调各实例（图元）参数之间的关系。这种各图元参数间的横向关联和其所属类、族、族类型的纵向关联组成了完整的Revit模型信息的数据结构，也为建筑性能监测数据与Revit模型集成提供了可行的技术路径。
