Revit技巧 | 楼梯的N种绘制方法:Revit如何绘制Y型楼梯?

发布于:2024-11-29 15:00:01

BIM中文网

更多

来源:施加咨社


这种楼梯只需要利用休息平台,将两段梯段连接起来即可,只需要两步就能搞定。


第一步:绘制梯段。

点击建筑选项卡中的楼梯按钮,类型选择为整体浇筑楼梯。


先绘制左侧和中部的梯段。

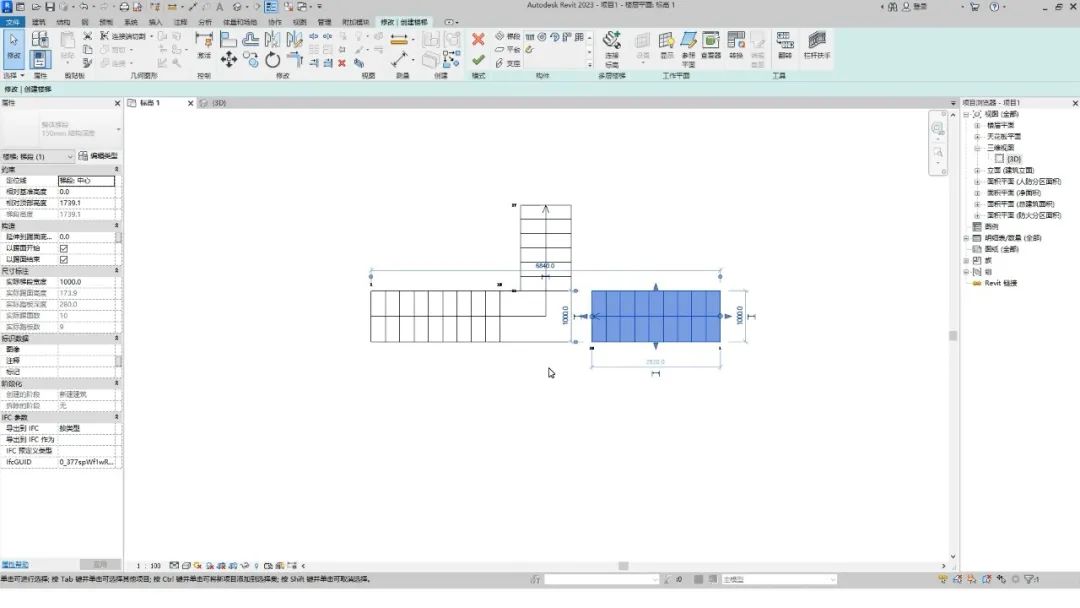

选中左侧的梯段,将其镜像到右侧。


第二步:连接梯段。

选中休息平台,拖动右侧的箭头至另一段梯段处。


点击完成按钮,完成。


我们切换到三维视图观察一下。


本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。
