Revit技巧 | Revit软件操作技巧:关于链接在模型中进行设置的一些小技巧

发布于:2024-10-13 14:54:26

BIM中文网

更多

来源:极智数科


在项目中,我们一般将模型分类成多重专业,类似建筑专业,结构专业,机电专业,并分开不同的模型,往往在进行相互链接的时候,需要对链接模型进行一些调整区分,所以对链接模型的一些设置技巧就非常重要了。

下面拿建筑墙体来做示例;


【具体步骤1】

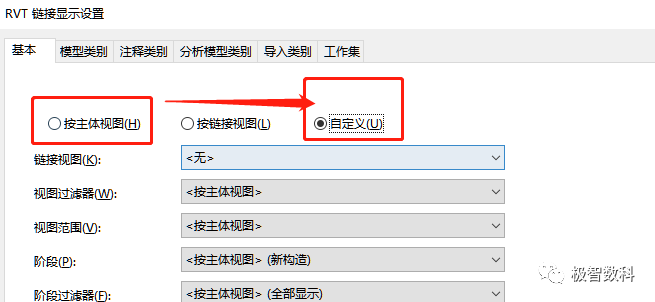

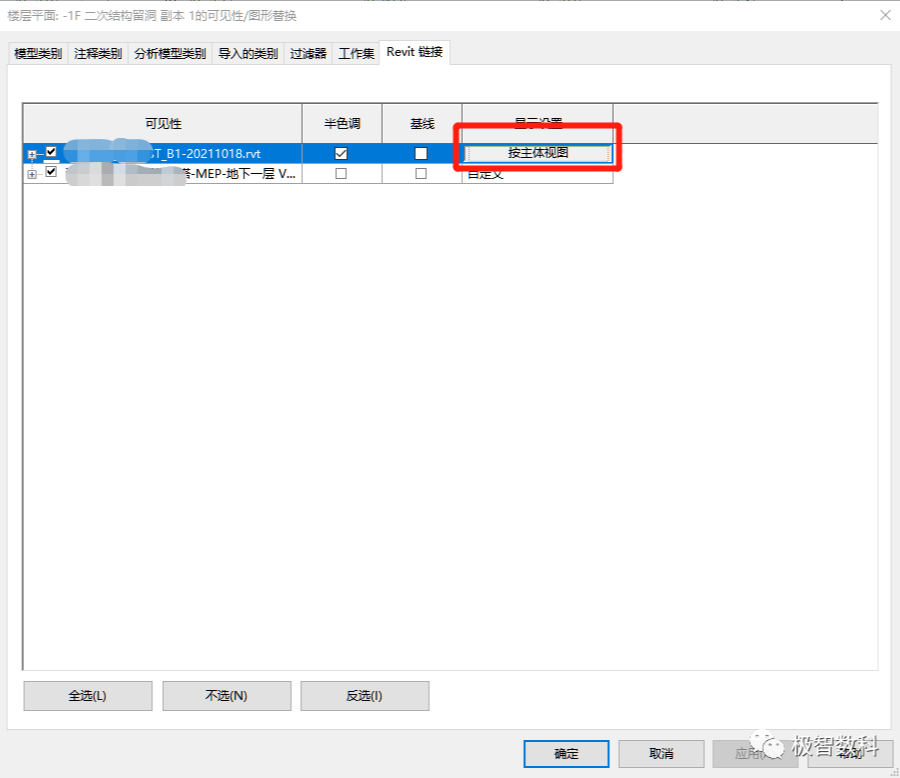

使用快捷键“vv”打开“可见性/图形替换”设置中的revit链接,并点击“主体视图”,将“按主体视图”改成“自定义”


【具体步骤2】

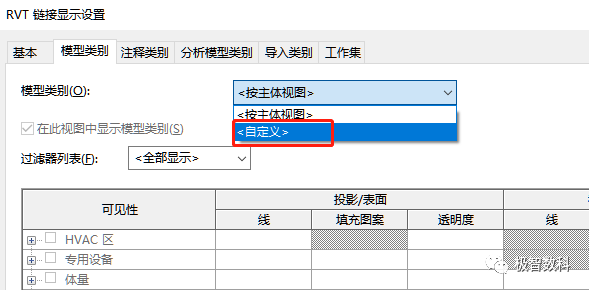

在模型类别中,将模型类别也修改成“自定义”图片


【具体步骤3】

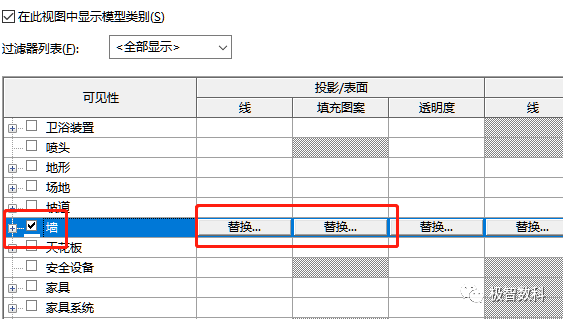

设置链接文件中的可见性和截面填充,这样就可以单独修改链接模型中的构件啦!
