Revit技巧 | Revit视图样板的定义是什么?Revit视图样板创建与传递

发布于:2024-09-30 10:18:40

BIM中文网

更多

在说到Revit视图样板的创建与传递之前,首先我们先要搞懂它的定义:视图样板是一系列视图属性,例如视图比例、规程、详细程度以及可见性设置。使用视图样板可以为视图应用标准设置。

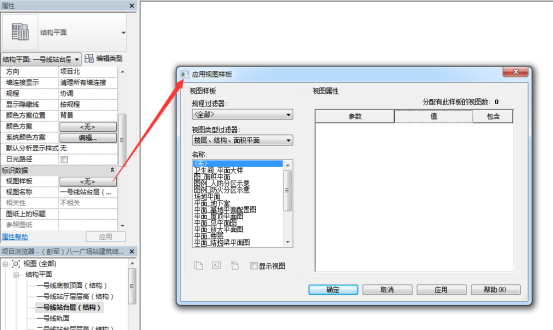

创建视图样板


创建视图样板的方法有两种:

1)可通过复制现有的视图样板,并进行必要的修改来创建新的视图样板;

2)也可以从项目视图或直接从“图形显示选项”对话框中创建视图样板。

视图样板的传递


可以为每种样式创建视图样板来控制以下设置:类别的可见性/图形替代、视图比例、详细程度、图形显示选项等等。

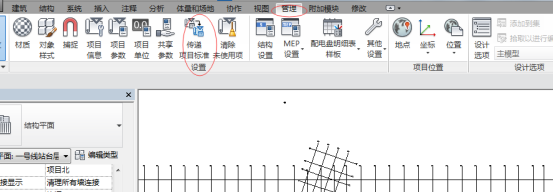

视图样板的导出即视图样板的传递,当使用“传递项目标准”工具时,请考虑以下事项:

1)当系统族依赖于其他系统族时,所有相关的族都必须同时传递,以便使其关系保持不变。例如,文本类型和标注样式使用箭头。因此,文本类型、标注样式和箭头必须同时传递。

2)视图样板和过滤器必须同时传递才能保持其关系。

3)如果希望将视图样板和过滤器从源项目传递到目标项目。如果目标项目包含具有相同名称的视图样板和过滤器,请将其删除,然后再从源项目传递这些项目。此预防措施可以避免出现潜在问题。

4)以下项目不在项目之间传递:立面视图类型、剖面视图类型、Revit链接的可见性设置。
