今天我们来学习Revit暖通风管的绘制：
第一步：首先我们先在revit的界面中项目文件。

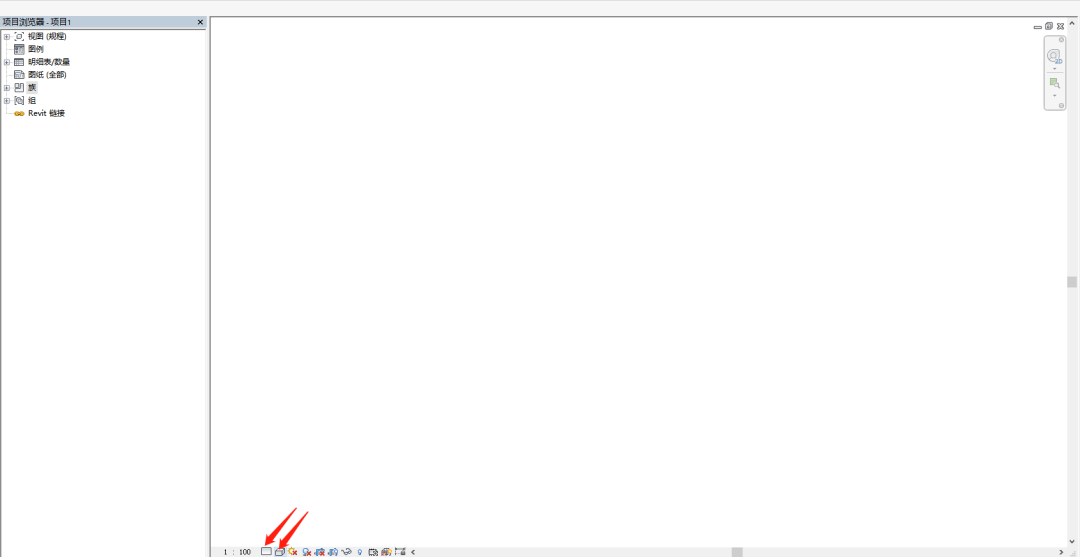

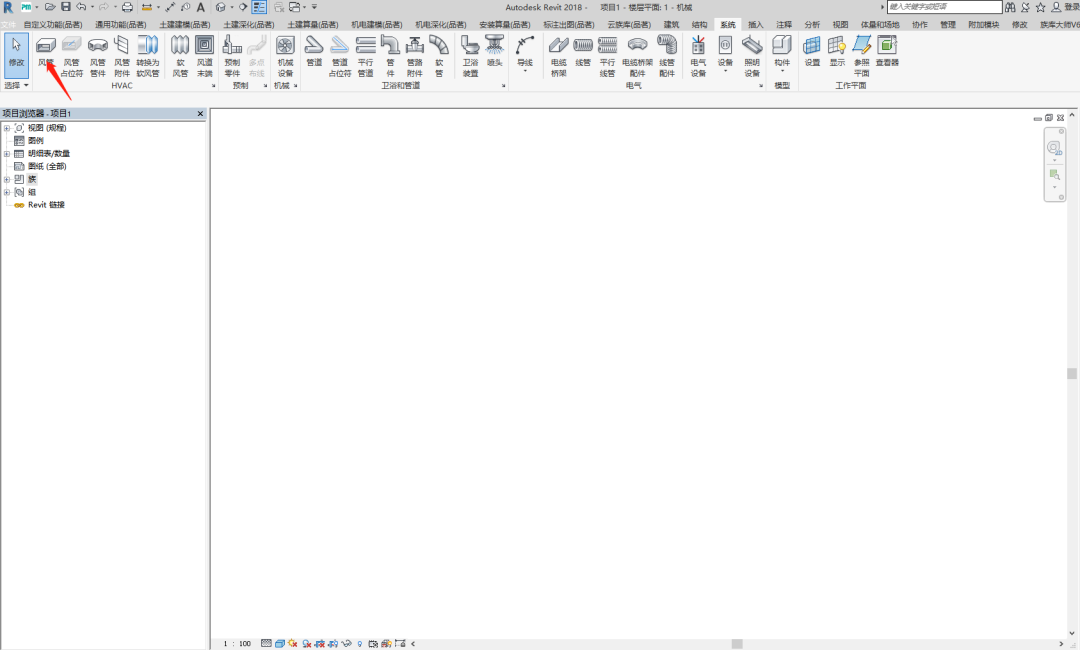

第二步：打开后我们找到上面的系统选项，进去后我们可以看到系统中包含了风、水、电系统，我们选取风管选项（快捷键DT）进行绘制，在绘制之前我们先把项目的详细程度调整为精细，视觉样式调整为着色后在进行绘制。
第三步：风管绘制
风管类型中有圆形风管和矩形风管。
在绘制风管时我们有水平方向3种方法绘制风管，垂直方向3种方式

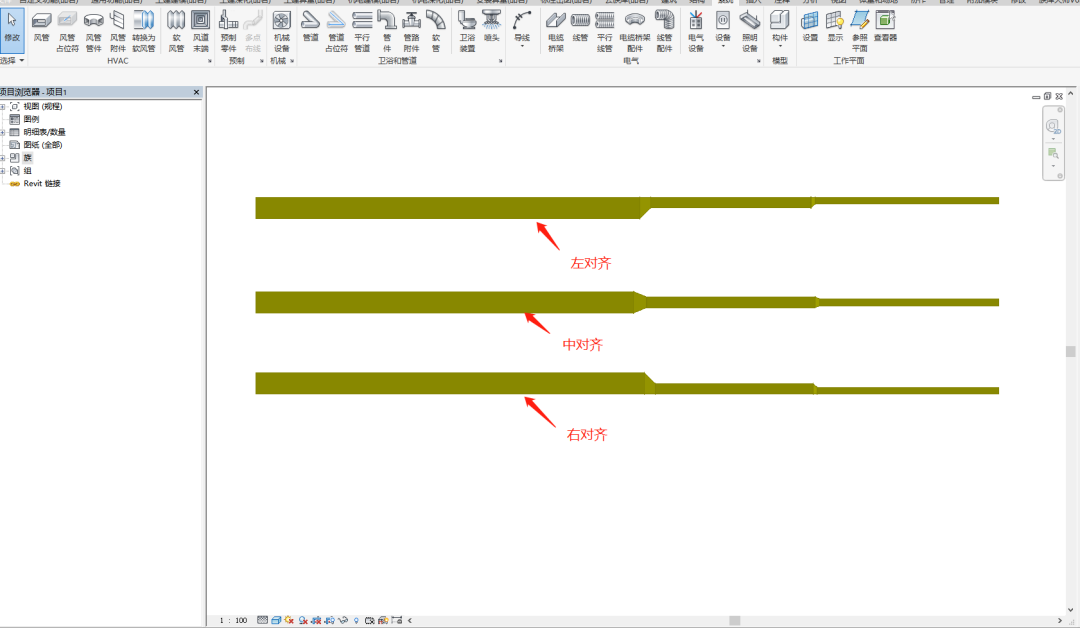

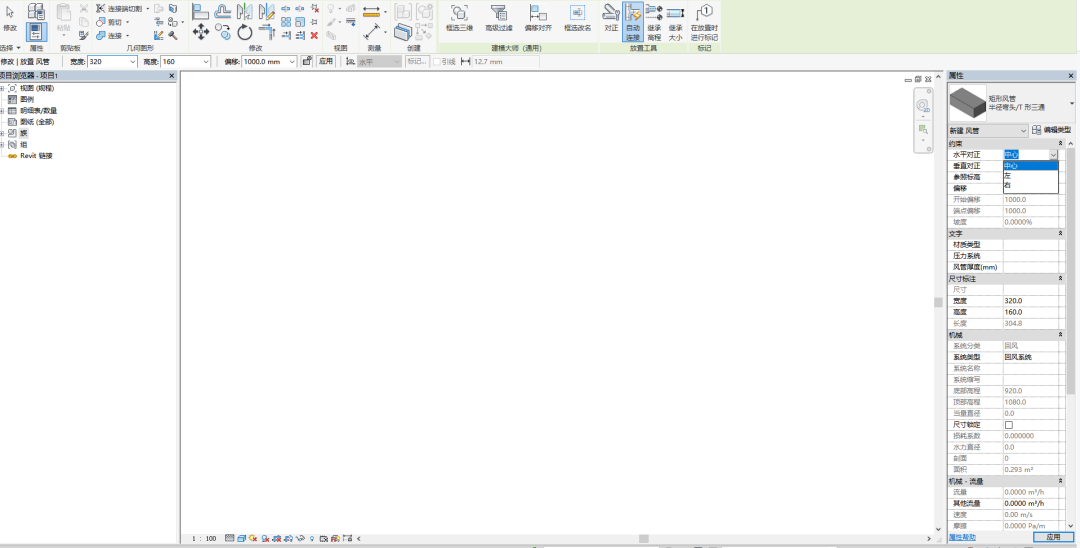

首先我们以水平方式左对齐、中心对齐、右对齐的方式绘制三段尺寸是1000mmX500mm、500mmX320mm、320mmX160mm的风管。

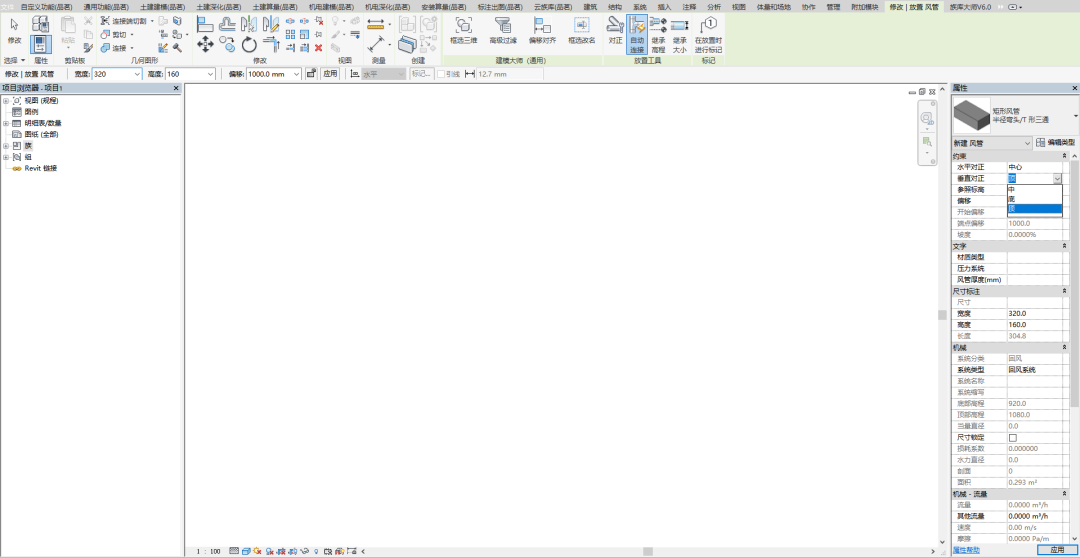

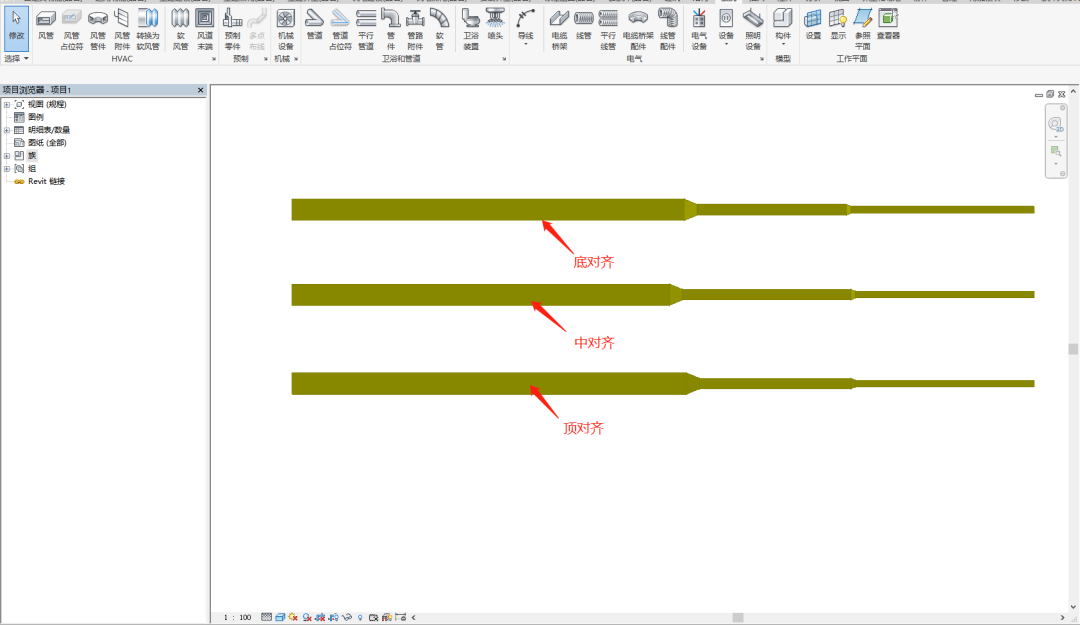

其次我们以垂直方式顶部对齐、中心对齐、底部对齐的方式绘制三段尺寸是1000mmX500mm、500mmX320mm、320mmX160mm的风管。
最后我们在三维可以清楚的看到6种风管的区别。
这样我们的风管绘制就完成了。
