Revit使用中，当前主要使用项目基点对其或者原点对其的方式。
优点：简单，好理解，无脑操作。基本导出所有平台或者其他格式都无需考虑模型偏移问题
缺点：不适合方案变更或者复用。存在高差时。需要人工换算。错误几率大增。
谈及项目共享坐标坐标之前。需要先理解项目北和正北。根据地块条件，项目不能保证每个都是正南正北朝向。因此在规划图中需要考虑项目朝向。规划图中的北，即正北或者说地理北。
在具体的方案制作时，为了布局，一般将建构筑物按照正常朝向绘制平面图，绘制完成后，首层补充指北针。明确夹角。可简单理解为，项目北是为了画图的简洁，认为定义的内容。
测量点：测量点代表现实世界中的已知点
项目坐标：
规划图中，一般明确红线的角点XY值，具体方案的落点，由设计人员在红线范围内确定。一般确定后会标注出特征点的XY坐标。如围墙角点坐标。图中另外一般会定义特殊点A=B=0,处。或者A=B=100。站区内其他建筑物的定位参照AB=0点位置进行定位。该点即项目基准点
简单理解，对于单独一栋的建筑物。所有RVT工程共用一个项目基点是可行的。但是对于变电站，为了性能和效率能会考虑分区绘制。多个建筑物可多人单独绘制。最后进行拼装。
为了方便，那么便存在一种方案。将每一个RVT文件视为一个单体项目。每个项目单体有独立的项目基点，默认0标高即为户内±0.00标高位置。再次基础上进行具体的模型创建和出图工作。多个项目之间的定位，通过一种特殊的关系来进行约束。
假设：我们事先定义一个基准点文件（原点，项目基点，测量点不动，旋转角度为0），该点位我们知道明确的经纬度和高程。其他的所有文件都通过和这个点位的相对位置关系来进行定位调整（包括、平移。旋转甚至镜像）。以此来进行方案的调整修改。同时这种相对关系是可以彼此传递的。
在RVT中，用两种方式来实现这种效果。
1.总图（基准点文件）链接连接所有文件，在基准点文件中链接所有文件，进行位置的调整和定义。
2.事先定义基准点文件。其他人员模型绘制完成后，链接基准点文件。调整相对关系。
大体看，方案1工作量较小。但是其实不适合链接的版本管理。因此主要说明方案2.

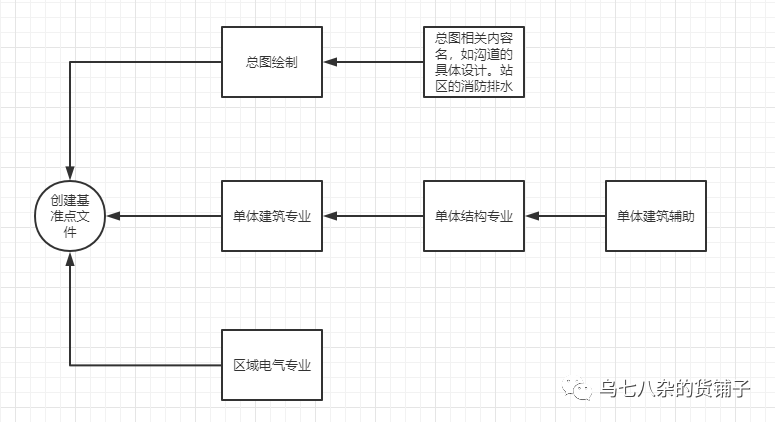

大致思路如下，以户外电站为例：
事先创建基准点文件，然后开始进行总图/单体建筑/区域电气的工作。本步骤完成后，链接基准点文件。通过挪动基准点的位置，获得相对的约束关系。通过【管理】【坐标】【获取坐标】进行同步。
单体完成后，可基于此进行其他的绘制。仅需要保证最后通过上述操作，与基准文件进线坐标同步即可。为了管理方便，一般也在首次完成绘制后。进行坐标同步，然后把设计文件存档。其他文件可读取中间文件进行传递。如【建筑模型】链接【基准文件】进行坐标同步，【结构模型】链接【建筑文件】进行坐标同步。这一个过程是可传递的。
需要注意的是在Revit2018中导出IFC才支持了导出时基准点的选择。一般默认都是测量点导出，所以当前会出现部分工程中，导出后模型错位或者角度错误的情况。在Revit2020中。IFC导出界面进行了汉化了支持。因此上述描述当前主要针对Revit2020的相关操作。18版本需要进行手动操作（不建议）。使用前需要和对接平台确认，有些平台比较傻X。不支持Reivt模型的相对位置调整。
针对GIM中的坐标和高程和角度。坐标是对模型基准点的调整。高程和角度可以理解为修正值。即在给定情况下的调整。假设某个工程偏北角30°。高程45m。如果使用共享连接时，已经达到上述条件，则不需要进行额外修正。该部分涉及到相对坐标（共享坐标）的具体使用。
