今天分享一篇介绍Revit翻模插件的公众号文章，来源是朝孚BIM，由于文章时间较早，因而里面的插件价格可能会有些变动，对此小伙伴们参考一下就好了。

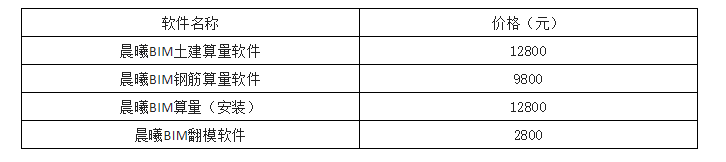

分享一下国内一些经济实惠的翻模软件(建议使用前已经对revit可以熟练操作的前提下使用)以下的报价均为官网价格，介绍不分先后。
晨曦翻模软件：

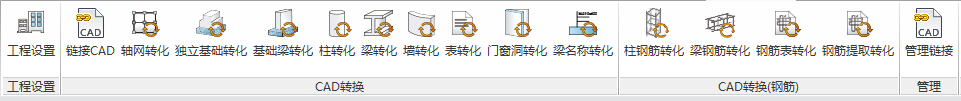

用户界面：分为晨曦bim土建、晨曦bim钢筋、晨曦bim翻模四款收费软件，翻模部分只用于建筑结构翻模和钢筋转化，机电翻模暂时没有。
晨曦bim土建
晨曦bim钢筋
晨曦bim翻模
标高可以在工程设置中批量设置标高。见图1.1
图1.1
转换轴网，提取轴网的标注图层和轴网的边线图层，一键生成。见图1.2
图1.2

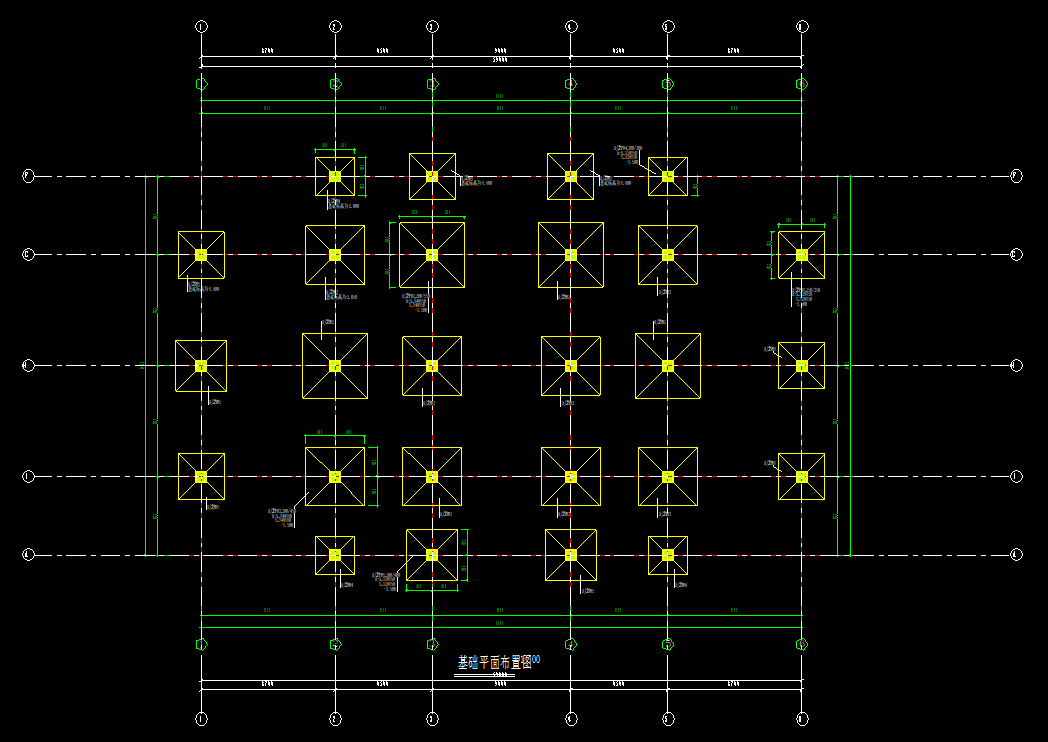

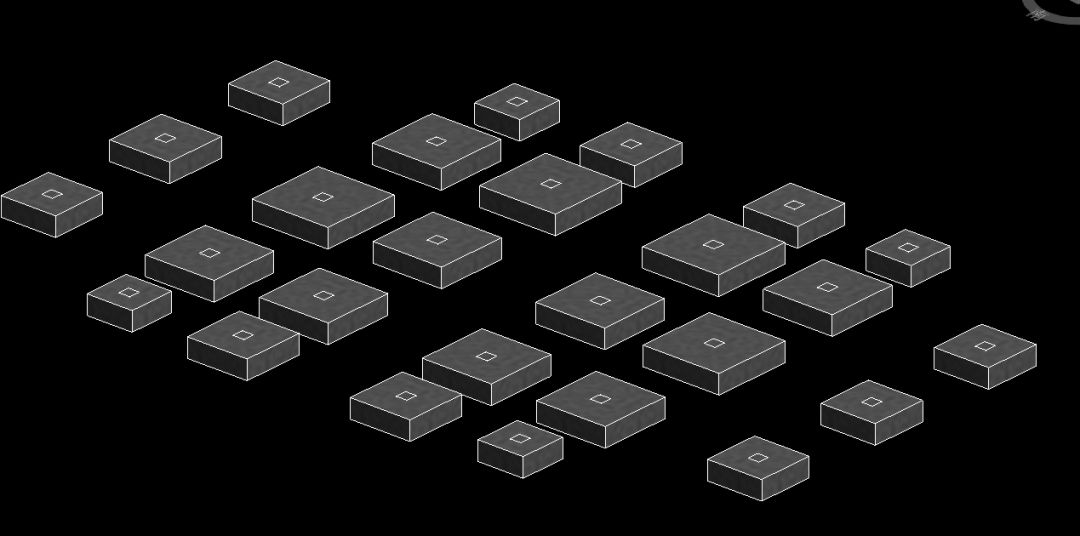

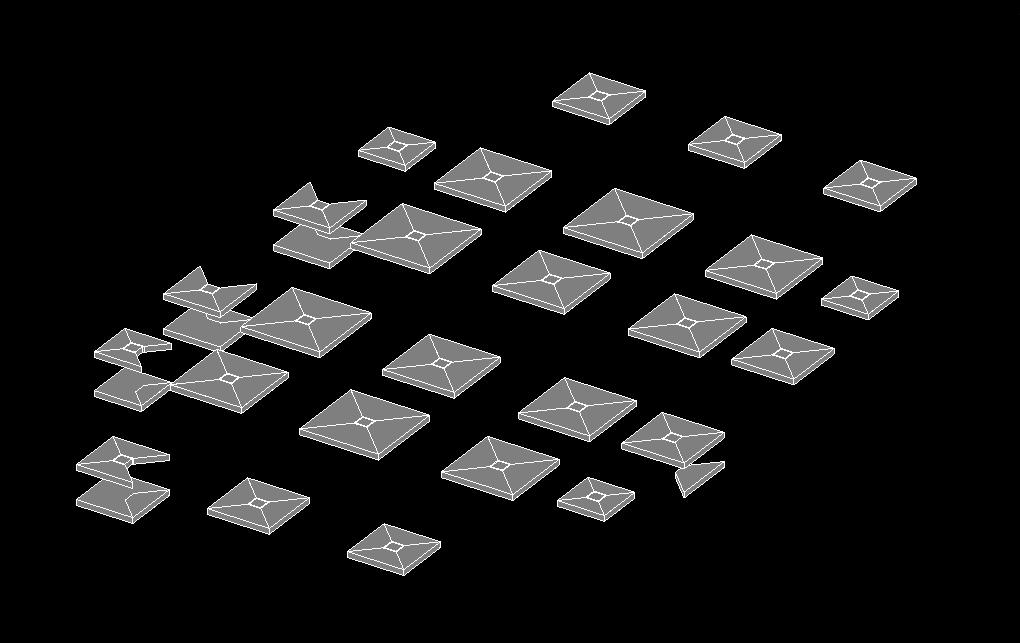

独立基础翻模，该图纸上的独立基础无法进行翻模，见图1.3;但可以一键自动生成垫层。见图1.4
图1.3
图1.4
结构柱翻模，用晨曦翻模结构柱可以识别完全，见图1.5;且模型名称和CAD图纸对应的名称一致。见图1.6
图1.5
图1.6

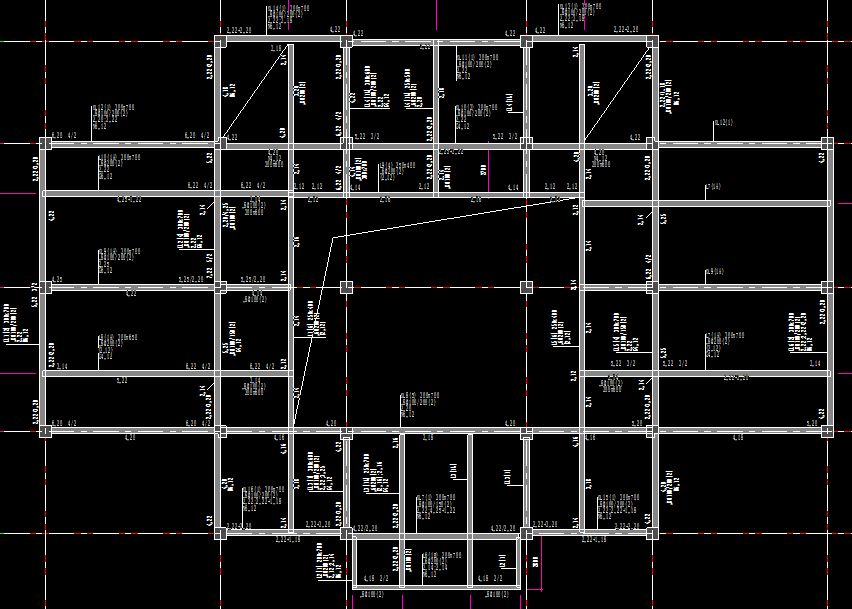

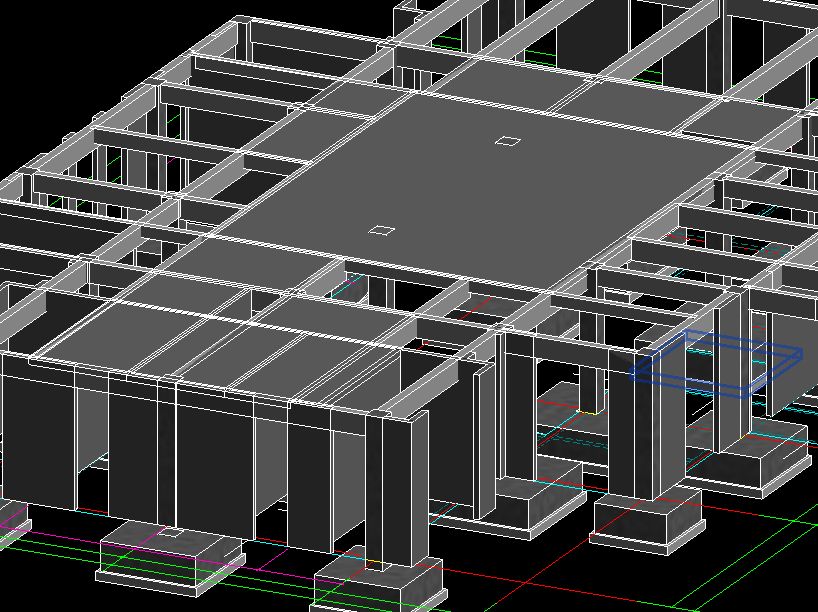

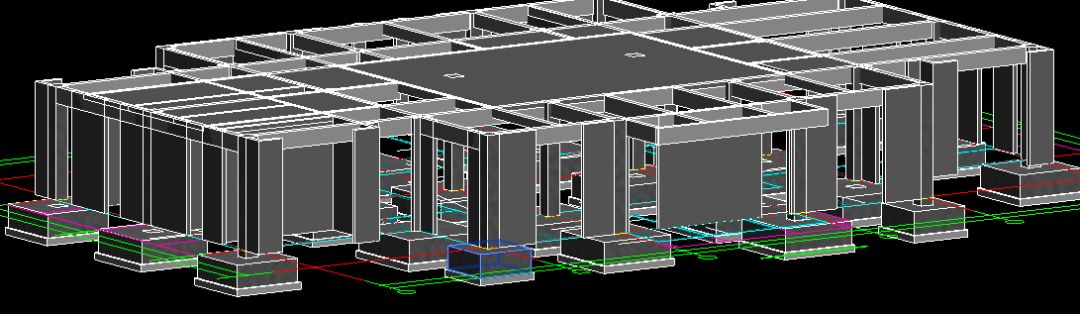

对梁板施工图进行翻模，模型没有错误，不需调标高，在本层标高绘制自动调整上一个标高。见图1.7
图1.7
楼板绘制，只可以点选生成楼板。见图1.8
图1.8

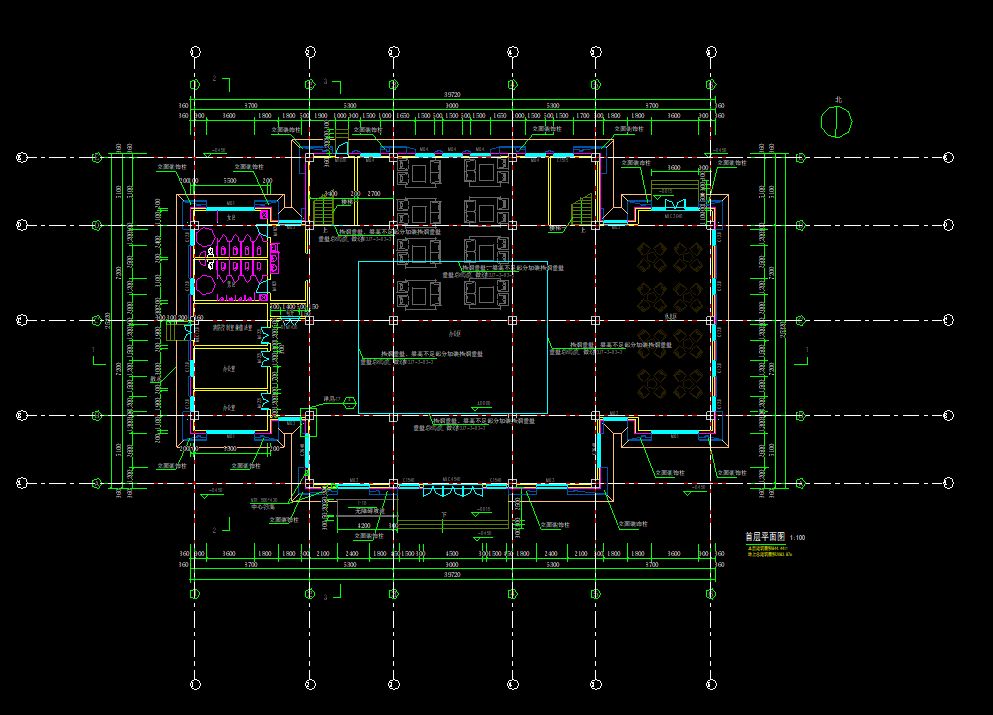

内外墙和门窗的绘制
晨曦内外墙可一键生成，但不能识别门窗的位置，使其墙体不连贯见，图1.9;内外墙需手动改其类型属性，方便后续材质的添加，门窗识别不了。
图1.9

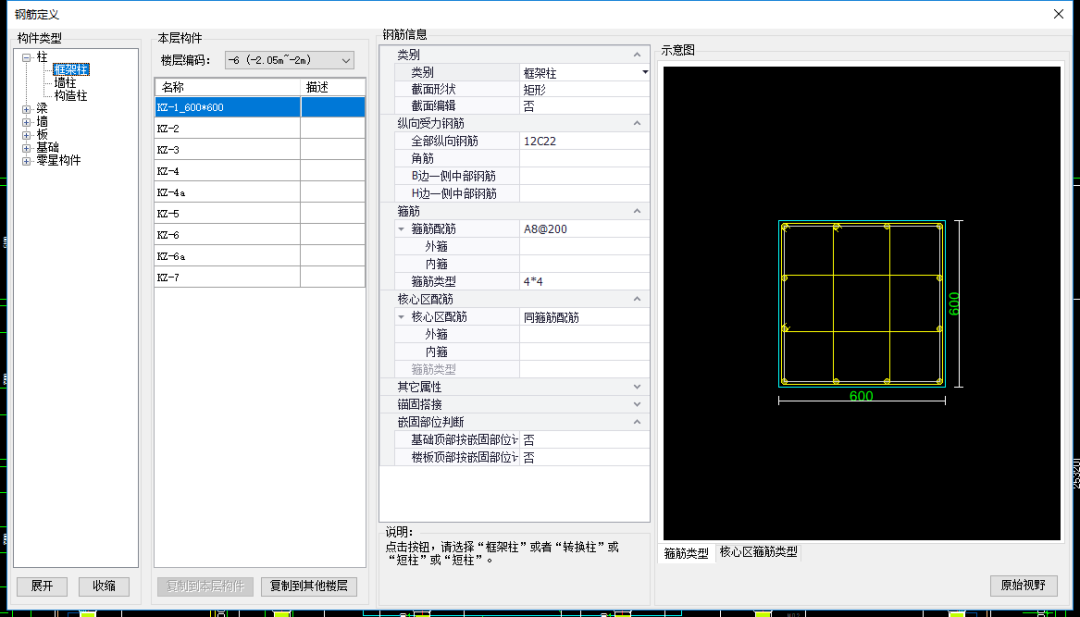

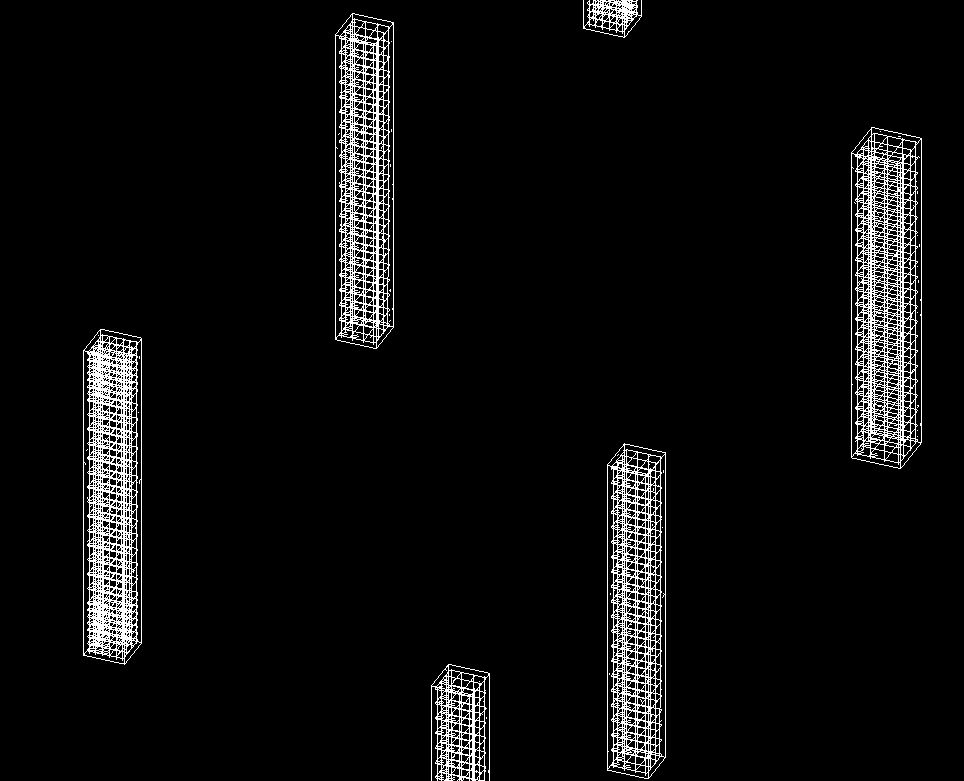

钢筋翻模，需要手动钢筋定义后，见图1.10;框选自动生成钢筋。见图1.11
图1.10
图1.10

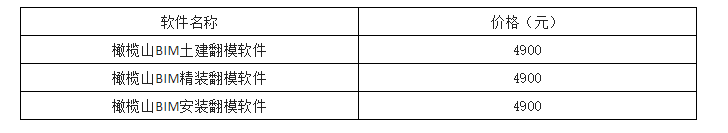

橄榄山翻模软件：
用户界面：分为土建，机电，精装三款收费软件，全专业翻模。
GLS 土建
GLS 机电
GLS 精装

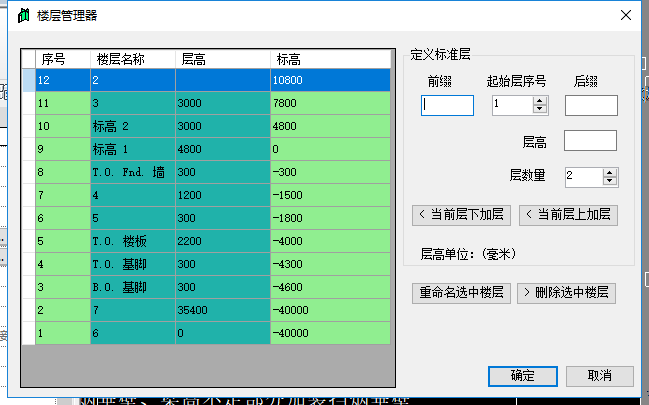

标高可以在楼层管理器中批量设置标高。见图2.1
图2.1
转换轴网，提取轴网的标注图层和轴网的边线图层，一键生成。见图2.2
图2.2
五.独立基础翻模，只可以对单阶矩形或者圆形的基础进行翻模，该图纸上的独立基础无法进行翻模。见图2.3;基础垫层框选自动加上垫层。见图2.4
图2.3
图2.4

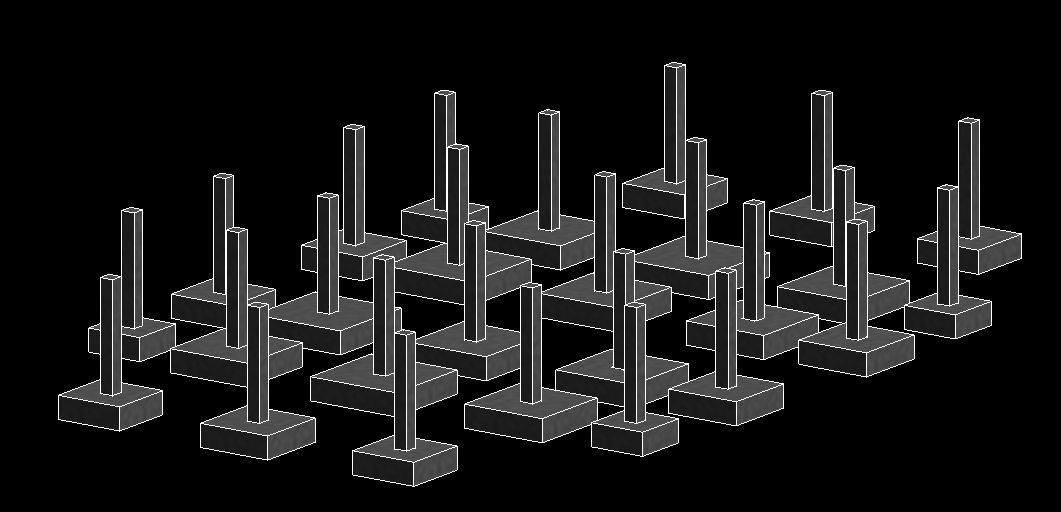

六.结构柱与墙提可以综合翻模，墙柱可以识别，并能够实现一键剪切墙柱与墙重叠部分的问题。见图2.5
图2.5

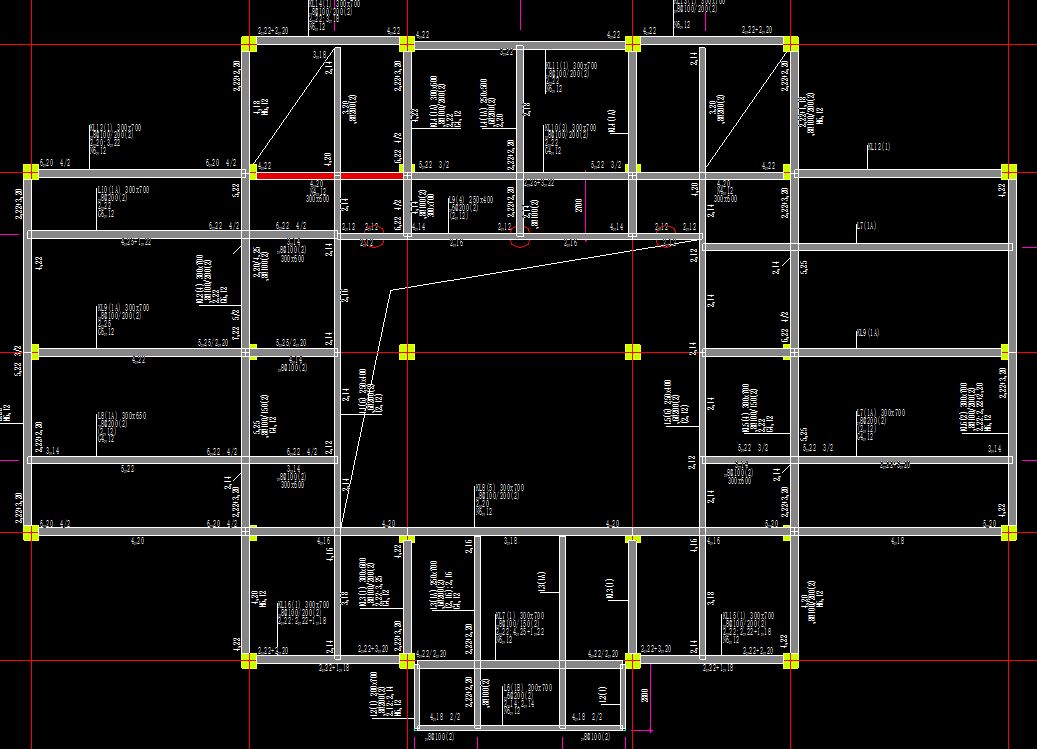

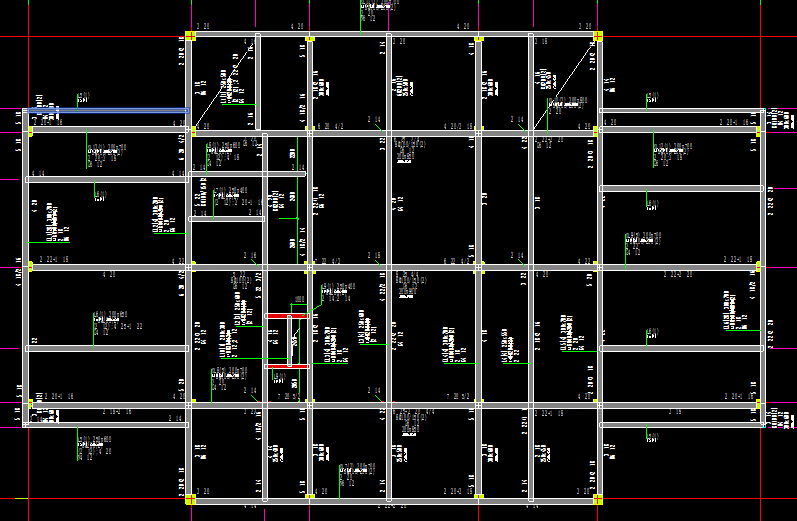

七.对梁板施工图进行翻模，除出现一两处尺寸识别的错误，大体的梁模型无误。(红色区域显示是该尺寸无法识别到，有错误)一层梁见图2.6;二层梁见图2.7
图2.6
图2.7
八.楼板的绘制，橄榄山分为点选建板和框选建板两个功能，可实现一键成板，自行分割功能。见图2.8
图2.8

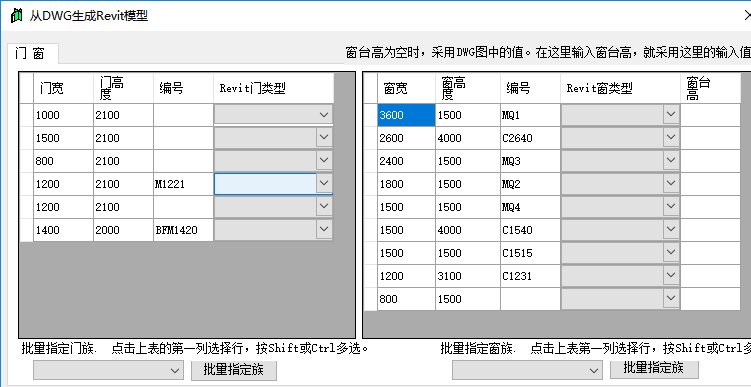

九.内外墙和门窗的绘制，橄榄山内外墙翻模一键生成，见图2.9，内外墙需手动改其类型属性，方便后续材质的添加，门窗插件给出的族不能满足于设计要求，需要手动添加。见图2.10
图2.9
图2.10

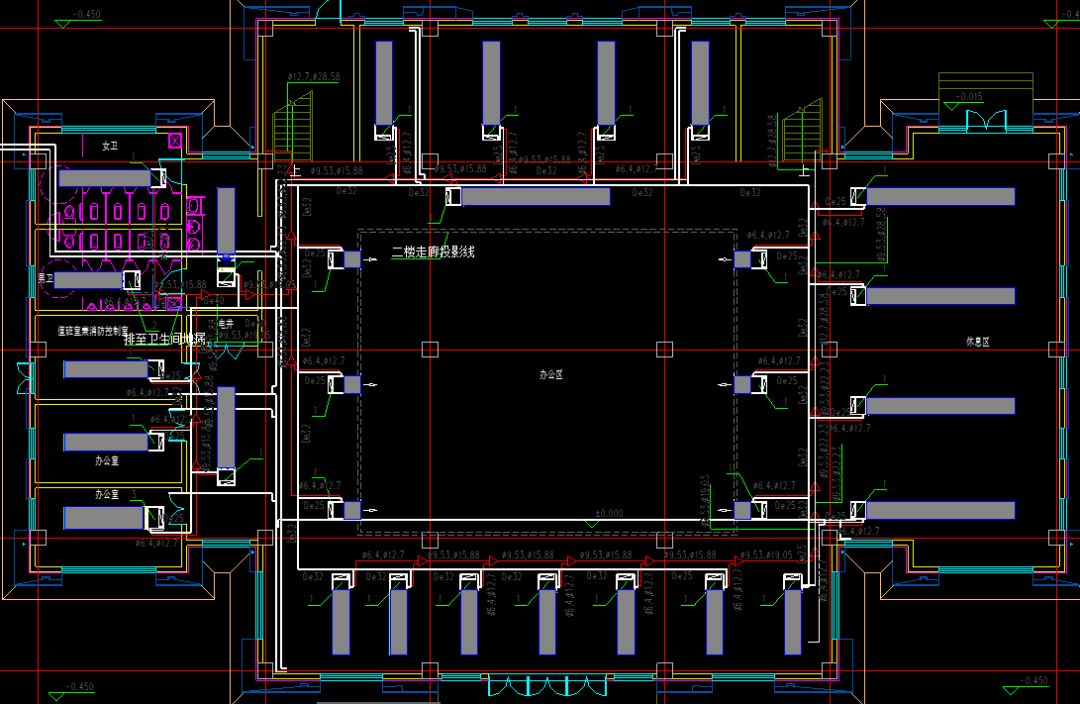

十.机电翻模;暖通翻模拾取图层后一键识别，风管识别无误，空调水管图和采暖主干图，由于cad底图标注尺寸问题，无法自动识别管道尺寸。见图2.11可以智能翻弯，消除各系统管线的碰撞。见图2.12
图2.11
图2.12
今天就先分享到这，现在的翻模插件很多，找一个适合自己的会节省大量的时间，省出的时间可以更好针对模型调整和优化提出合理的方案，而不是把时间用到建模上
