Revit技巧 | Revit需要什么插件?BIM便捷插件DIROOTS-FamilyReviser

发布于:2024-09-30 10:19:49

BIM中文网

更多

本文源自微信公众号:宏建智慧建造


FamilyReviser是DIROOTS其中一个非常便捷的插件,可以帮助你项目模型前后期管理REVIT的族文件,包括族文件导出、族重命名,管理工作集。

接下来简单不废话,小白都可上手教程......

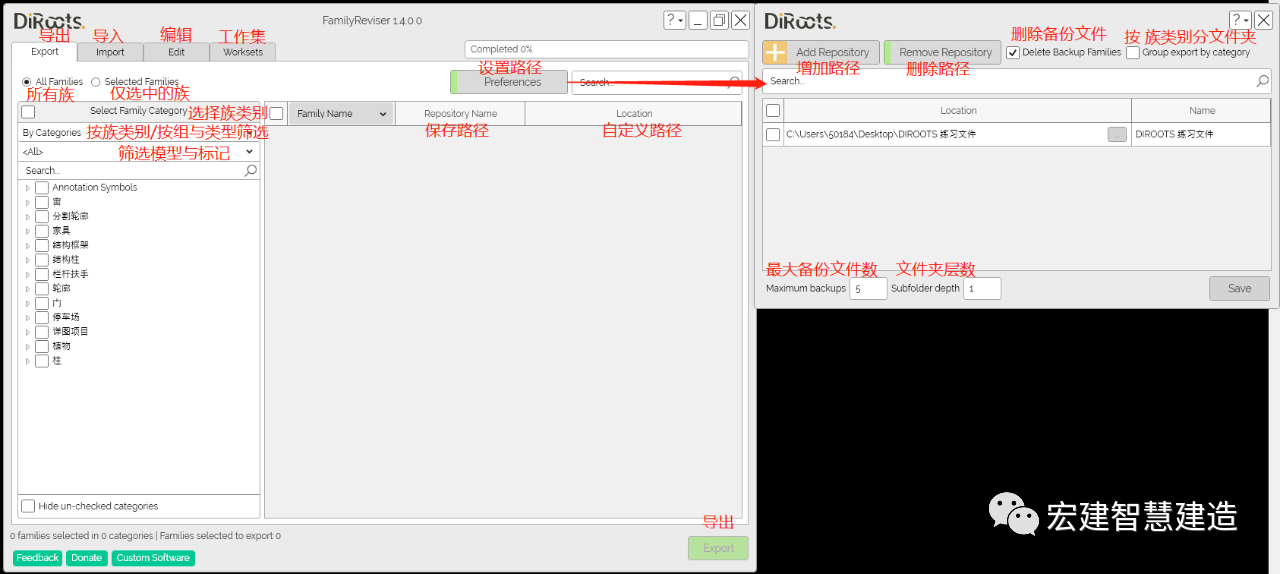

01FamilyReviser 导出


虽然Revit也有的另存为的库也能导出族文件,但是实操起来还是比较麻烦的。但是FamilyReviser的导出功能就不一样了。

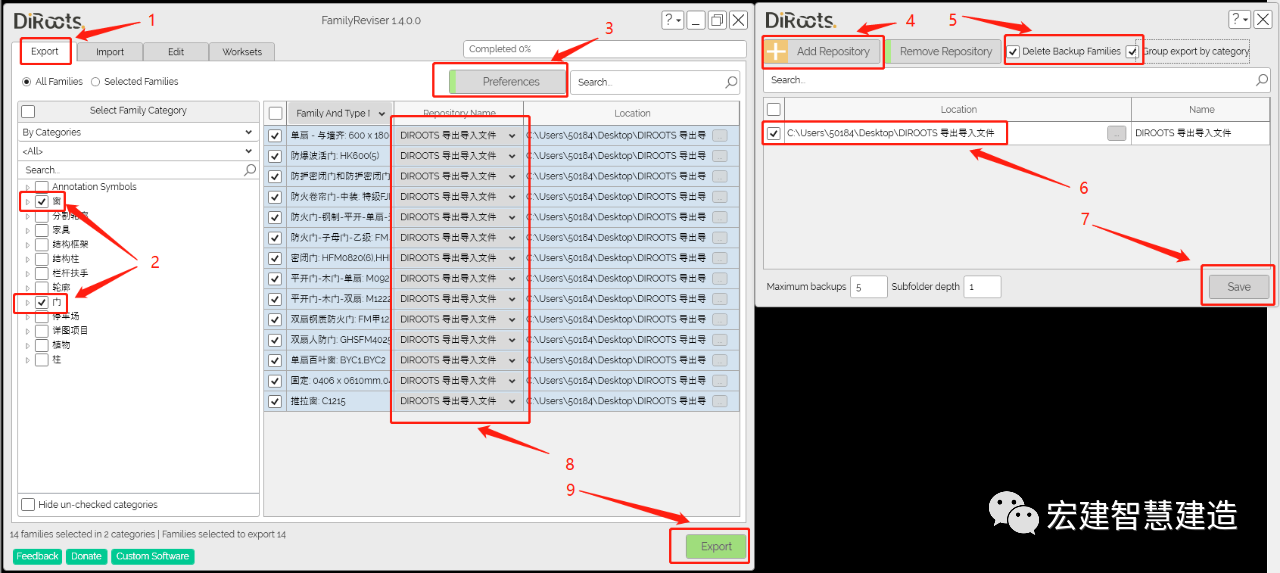

1.点击导出

2.勾选需要的文件门和窗

3.设置路径

4.添加路径

5.勾选删除备份文件和按族类别分文件夹(不需要删除可不删/按族类别分文件夹是按照门和窗各自创建门文件和窗文件)

6.选择设置好的路径文件

7.点击保存

8.设置路径导出所选路径

9.点击导出

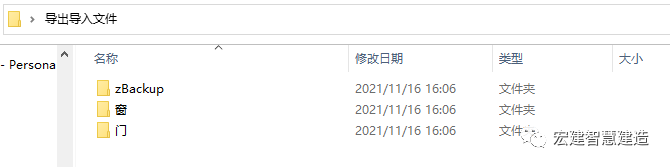

用FamilyRevise导出族又帮你分好文件是不是很方便。

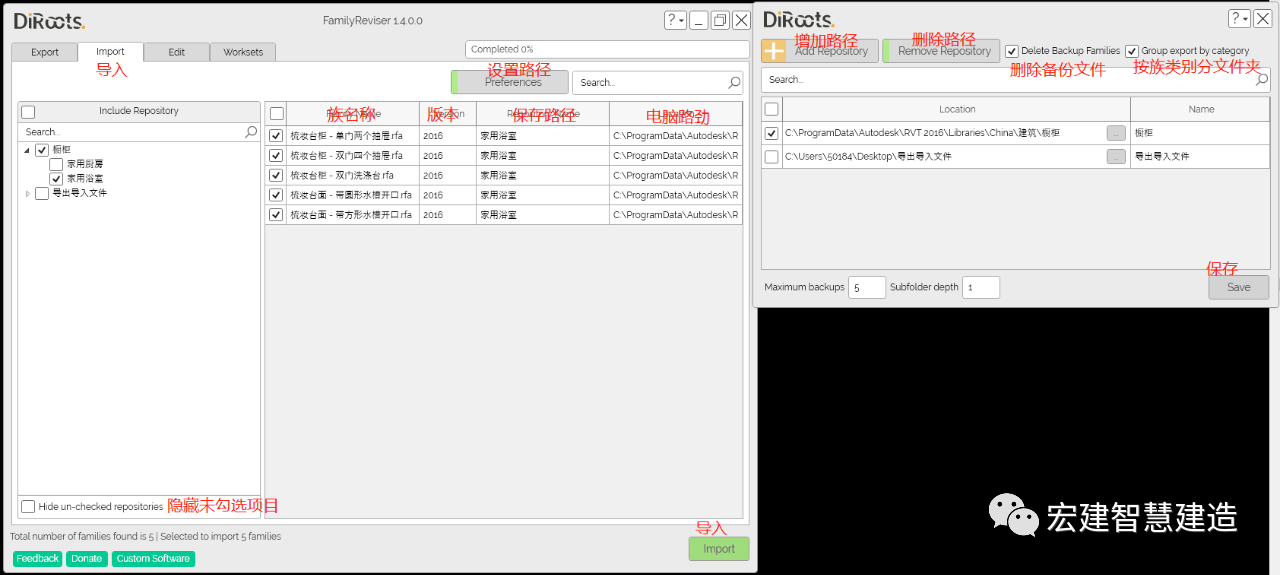

02FamilyReviser 导入


虽然FamilyReviser 导入功能和Revit的不相上下,但还是和大家说说它的功能操作。

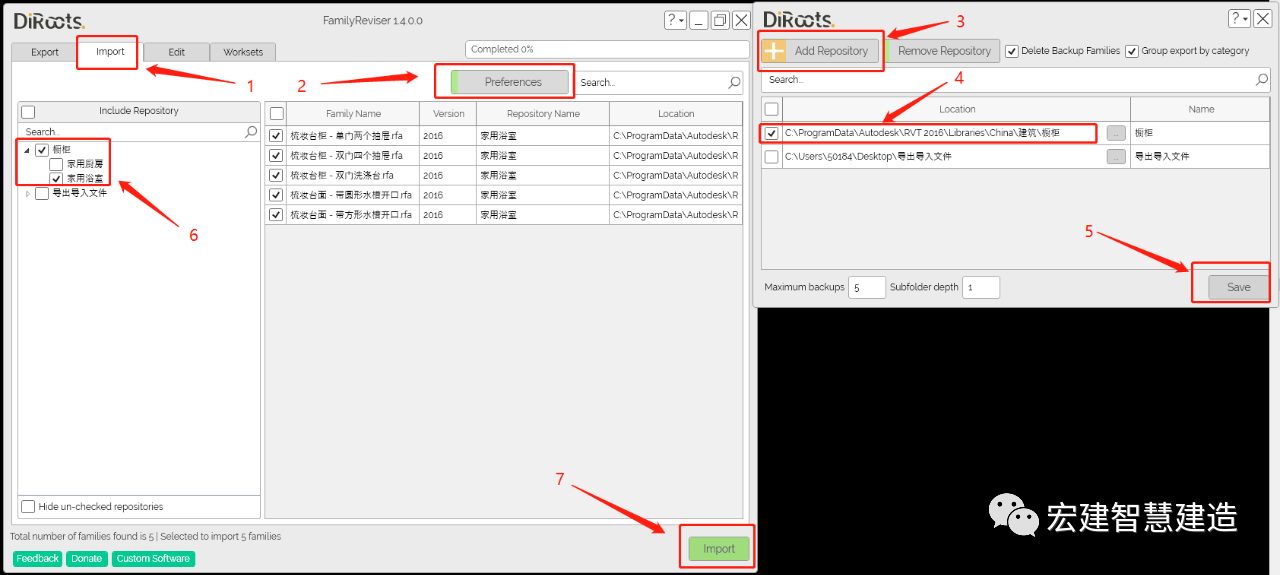

1.选择导入

2.设置路径

3.增加路径

4.勾选选择导入路径

5.点击保存

6.勾选所需要的族文件

7.点击导入

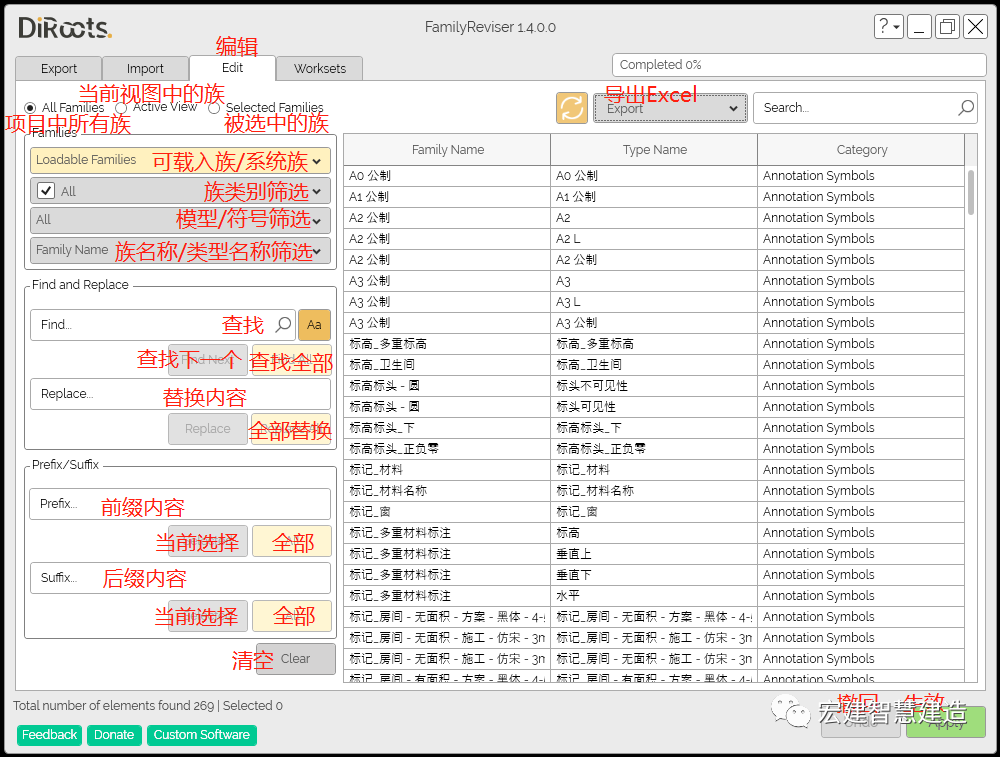

03FamilyReviser 编辑


FamilyReviser 编辑 就比导出导入功能强大得多了,不单单可以批量修改族名称和类型名称,还能在族名称前后缀快速添加修改需要的内容。

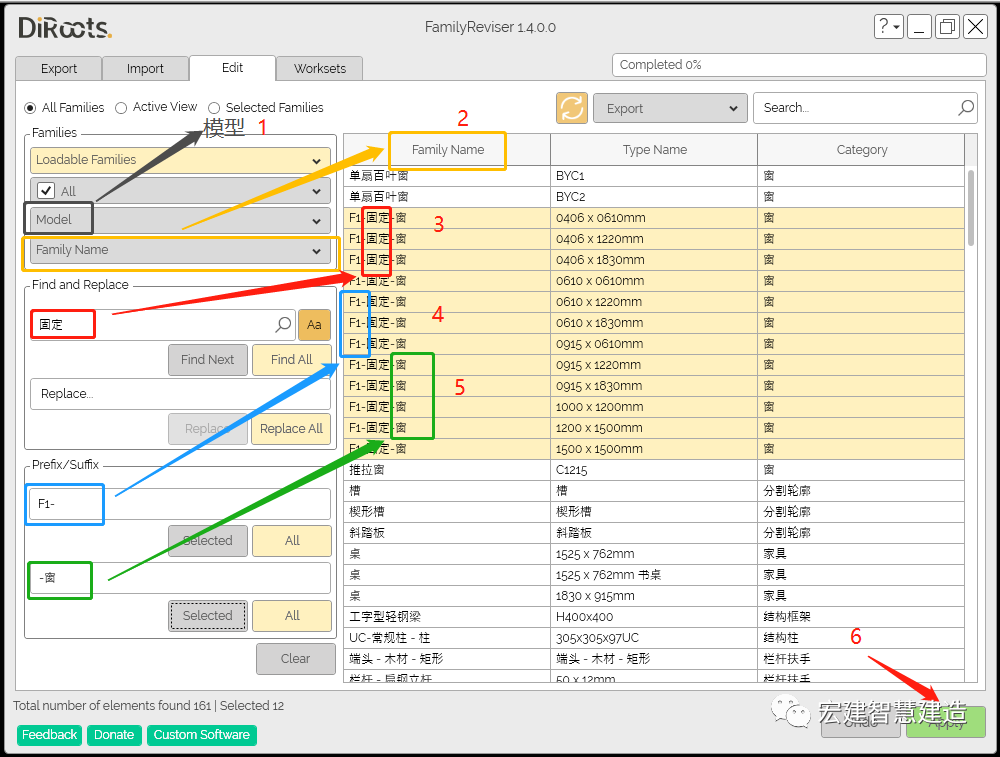

1.选择修改模型选着

2.选择族名称,对应的就是第一排

3.输入查找修改名称(可惜中文输入插件识别不了,可以在其它文件敲打出(固定)再复制进查找栏。小编也是冒着发量如雨下的危险在多次尝试才找到此方法)

4.添加前缀用词 如(F1)

5.添加后缀用词 如(窗)

6.点击生效即可生成族名称修改

来源 | BIM咨询部(陈均发)

排版 | 工程信息化部

责编 | 石绵双

审核 | 曹恋沙
