问题：在管线剖面定位管道尺寸，如何定位管线的轮廓？

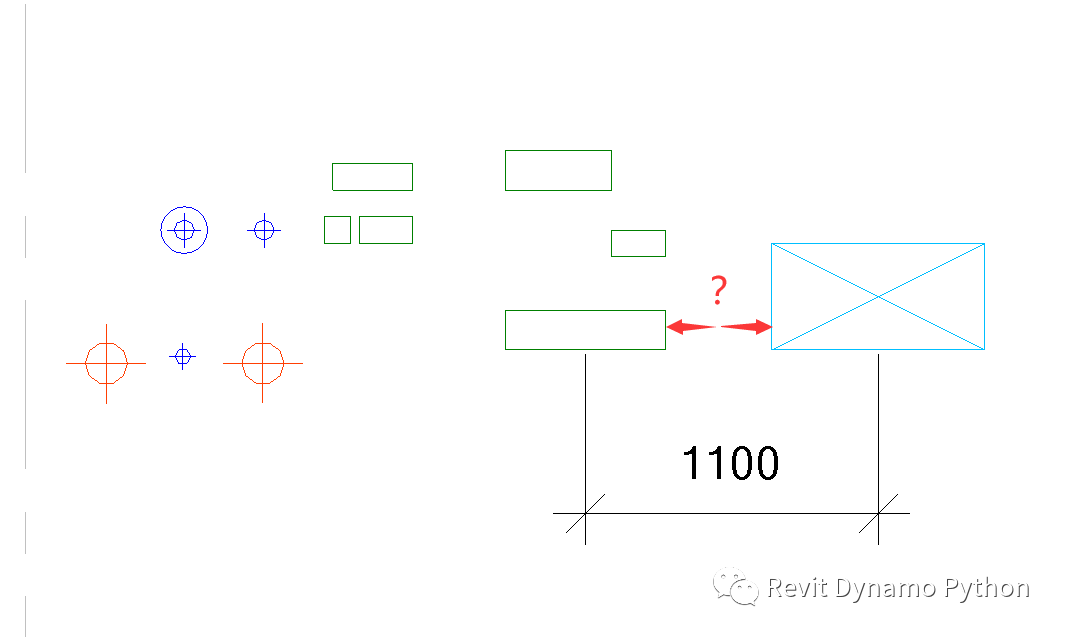

在管线综合剖面尺寸定位中，尺寸定位仅仅能捕捉到管线中心，虽然也能准确的表达管线位置，但在实际设计和施工工程中并不方便，想要了解管线之间的间距或管线到墙的距离时，中心定位的方式就难以表达了，要通过查询管道尺寸再通过计算才能得到结果，十分不便。
那么，Revit到底能不能标注管线轮廓的间距呢？答案肯定是可以的。

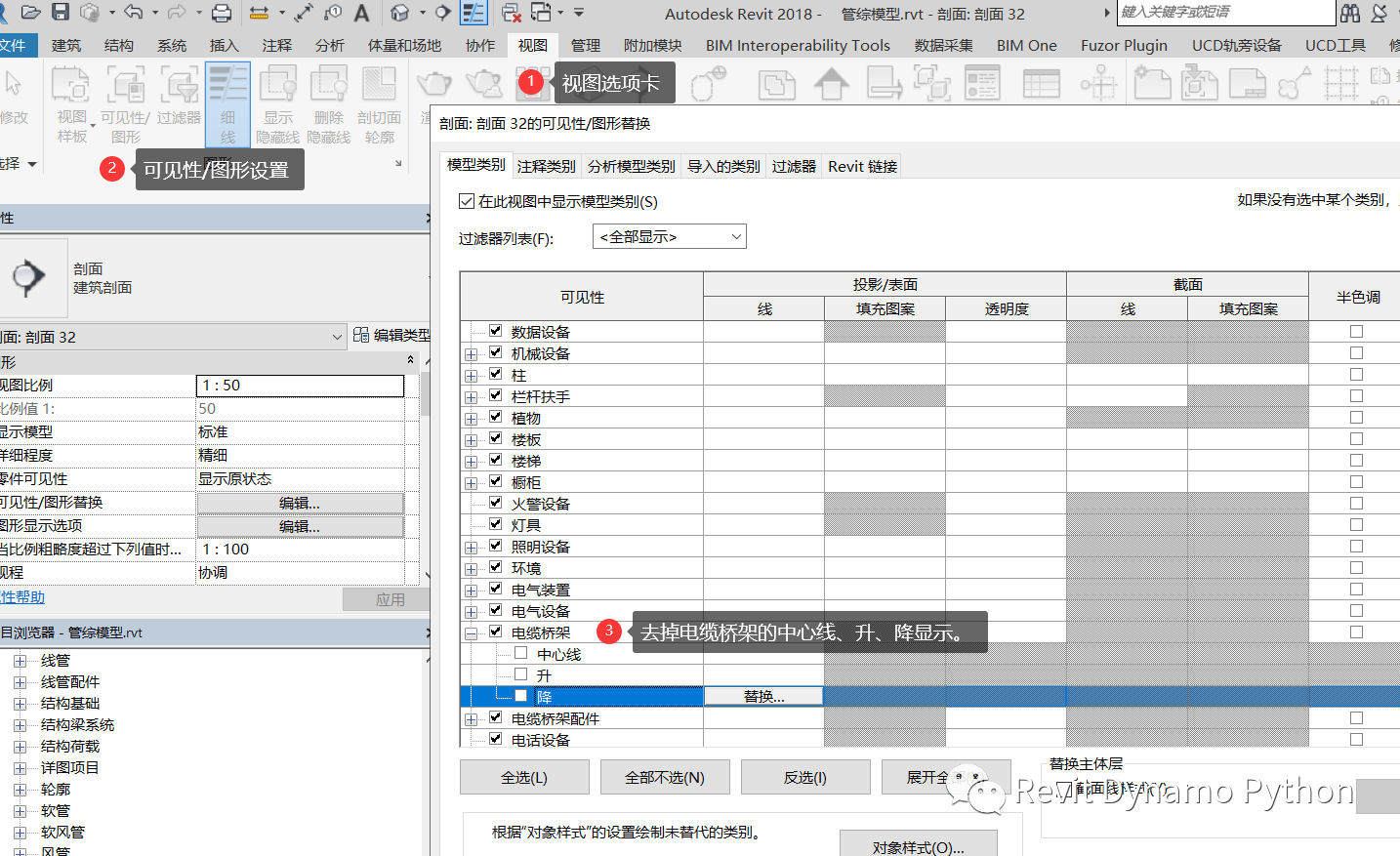

要标注管线的边界，依旧与管线的升降设置有关，在视图可见性（VV VG）中，去掉电缆桥架和风管的中心线、升、降显示。

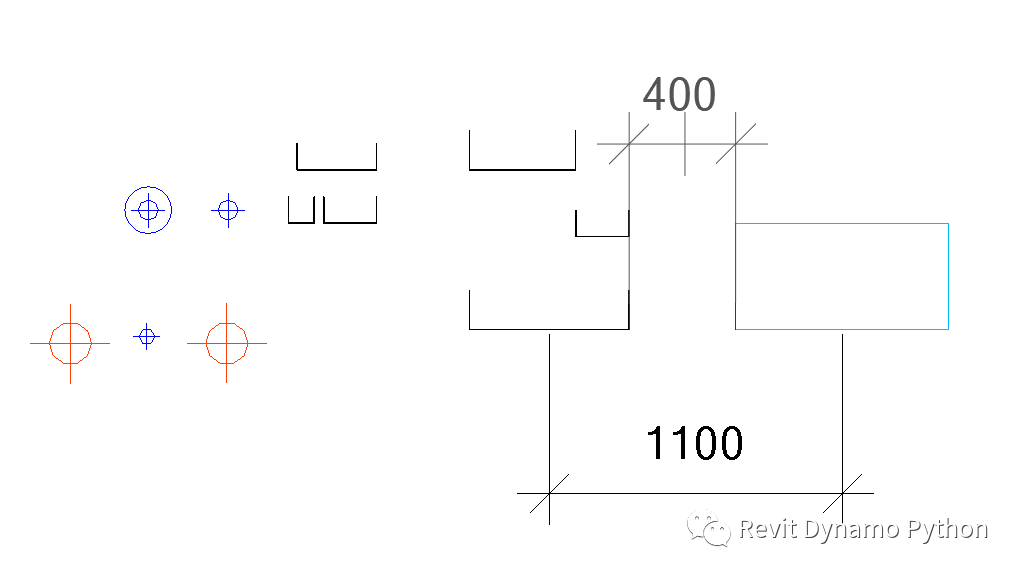

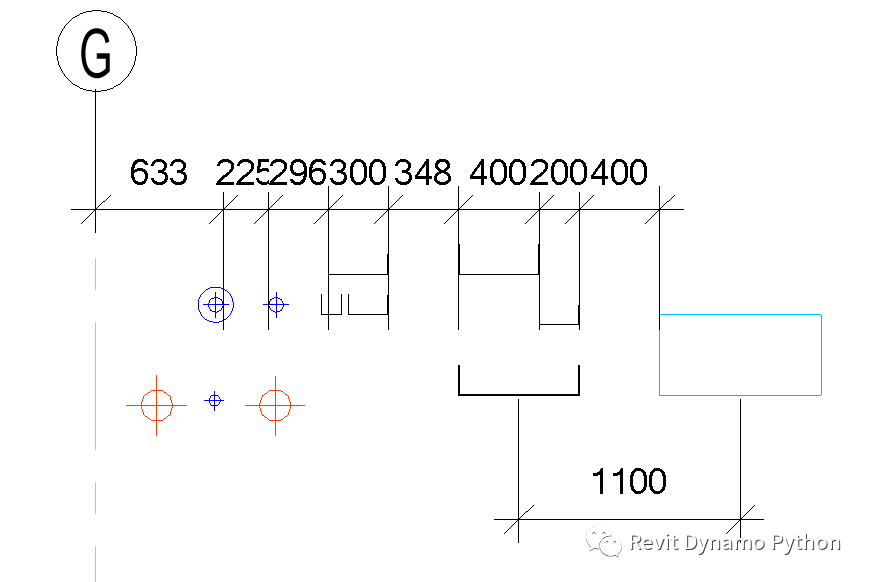

去掉符号显示后，可以惊喜的发现，对齐标注已经可以捕捉到管线的轮廓了。
水管也是相同原理。
此时我们发现，虽然标准正常了，但显示样式又不符合图纸要求了。这就需要我们使用两套视图样板进行切换，设计的时候使用可以标注的视图样式，出图的时候统一替换的管线综合剖面出图的样板，是不是已经学废了呢。
