在项目中绘制坡道的时候，并不是简单的拉伸就可以完成，多方向的标高都不相同（尤其是地基处的坡道）。这时，可以通过编辑楼板、添加点来实现坡道的编制。

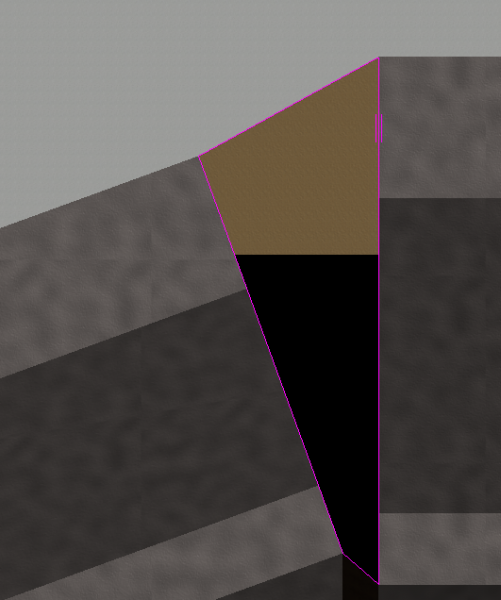

1、首先在所需位置绘制设计所需的楼板大小尺寸，完成之后选中所绘制的楼板，在形状编辑中添加点，如图所示。

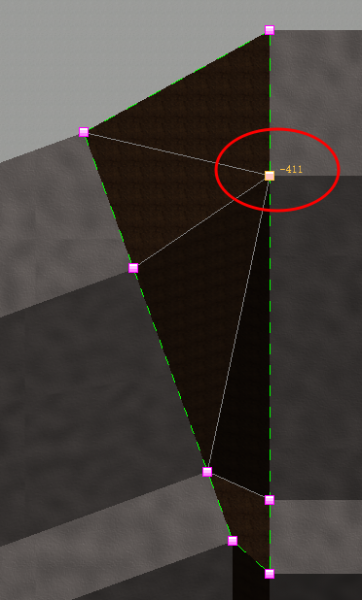

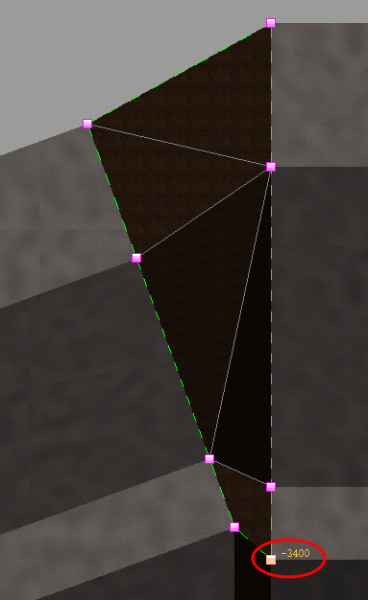

2、对楼板正确的位置进行点的添加并输入点的高程，也就是和相邻楼板一样的标高，形成所需要的高度，如图所示。
|
|

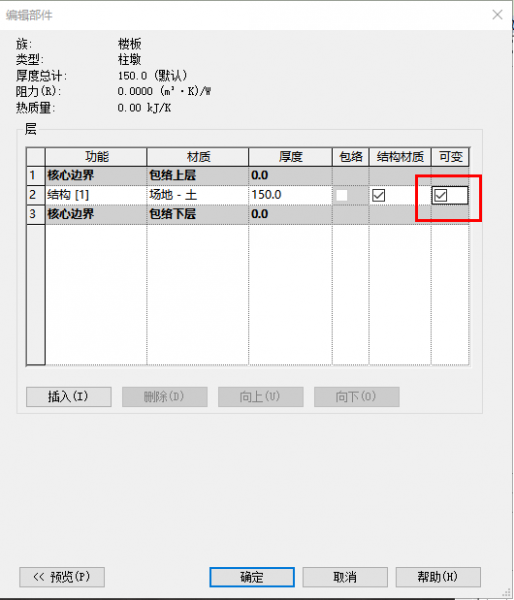

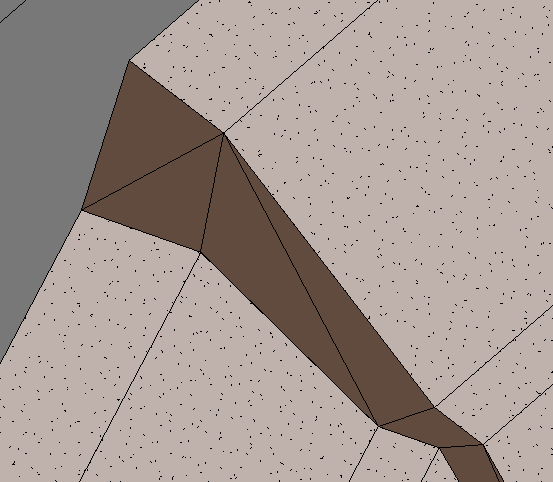

3、完成之后，对建好的坡道进行编辑，勾选可变，并设置相应的厚度，这样就可以是坡道变成实心，否则是空心的，如图所示。
意义：其实编制不规则坡道有很多方法，可以用族，体量，屋顶，楼板。通过学习上述文章，了解到用板代替特殊部位，并添加点、控制点的高程可以快速编辑出想要的模型，提高工作效率。
