在做路桥项目时要对一些公路、桥面做一些防护栏及道路分隔线，应该怎么做呢？今天通过一个小案例教大家如何方便放置防护栏及道路分隔线，下面进行简单讲解。
01

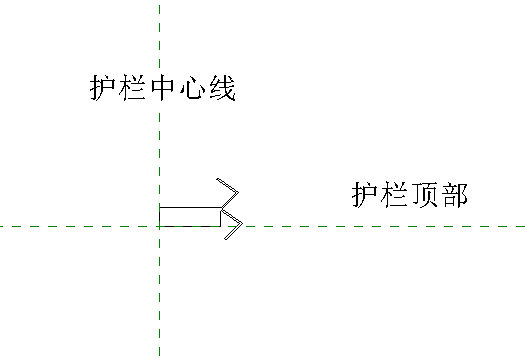

创建一个防护栏的栏杆轮廓族，保存，并命名为“护栏”，如图所示。
02

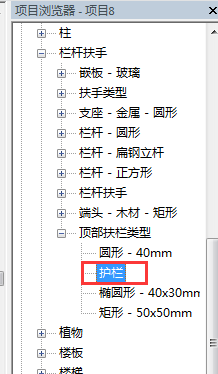

新建一个项目，把创建好的轮廓族载入项目中，同时在项目浏览器族中找到栏杆扶手，在顶部护栏类型处复制一个，修改名称为“护栏”，如图所示。
03

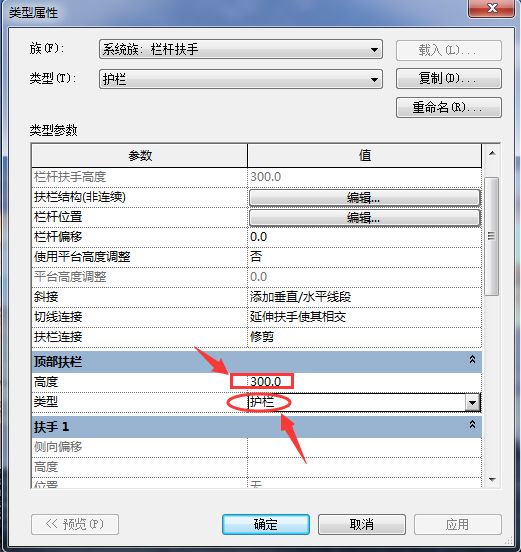

双击打开“护栏”，在弹出的顶部扶栏“类型属性”对话框中，将轮廓修改为创建的“护栏”轮廓族，调好护栏的高度，如图所示。
04

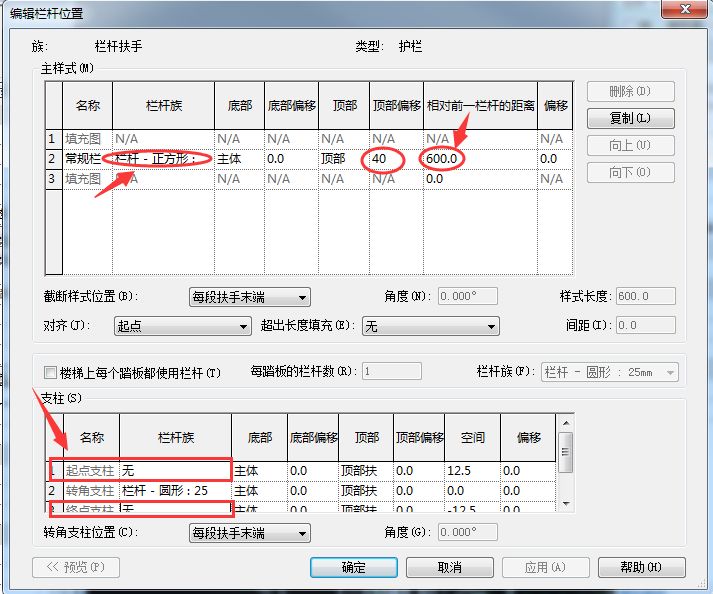

并对栏杆位置进行编辑，如图所示。
最终成品效果：
意义：通过学习上述文章，首先可以了解到，在做项目过程中，如果遇到类似护栏等构件可以用Revit中栏杆扶手构件代替，方便绘制。以及对栏杆扶手的编辑，通过设置栏杆扶手的位置及轮廓，可以构造不同造型的栏杆扶手构件。
