Revit 使用 2 个坐标系：测量坐标系和项目坐标系。

• 测量坐标系为建筑模型提供真实世界的关联环境， 旨在描述地球表面上的位置。

• 项目坐标系描述相对于建筑模型的位置， 使用属性边界或项目范围中选定的点作为参照，并以此测量距离并相对于模型定位对象。

内部坐标系的原点为测量和项目坐标系提供了基础。

您还可以使用共享坐标系相对于 Revit 模型来定位导入或链接的模型。

测量坐标系

使用测量坐标系可在地球表面上标识您的 Revit 模型的具体位置。 此坐标系是在项目关联环境外定义的。

许多测量坐标系都进行了标准化处理。有些系统使用经纬度，而有些使用 XYZ 轴坐标。测量坐标系所处理的比例比项目坐标系所处理的比例大得多，并且可以处理地球曲率和地形等问题，而这些对于项目坐标系则无关紧要。

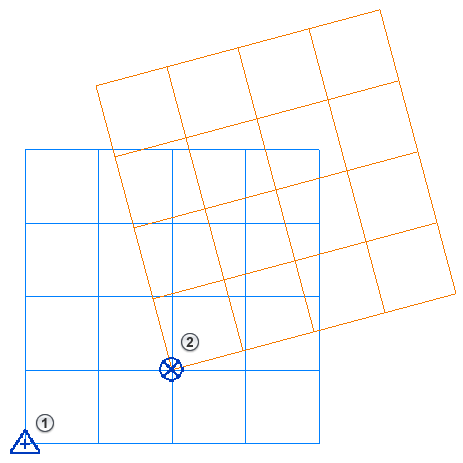

在 Revit中，测量点  会标识模型附近的真实世界位置。 例如，可以将测量点放置在项目场地一角或 2 条属性线的相交处，并指定其真实世界坐标。（请参见上述图像中的 。）

测量坐标系与以下其他软件应用程序或关联环境中使用的术语意思相同：

• 全局坐标

• GIS 坐标

• 栅格坐标

• 测量坐标

• 投影坐标

• 国家平面

• 共享坐标

项目坐标系

使用项目坐标系可确定项目相对于模型附近指定点的位置。此坐标系特定于当前项目。

在 Revit 中，项目坐标系的原点即项目基点 。 许多团队使用项目基点作为参考点在场地中进行测量，将其放置在建筑的边角或模型中的其他合适位置以简化现场测量。（请参见上述图像中的 。）

Revit 的项目坐标系与以下其他软件应用程序或关联环境中使用的术语意思相同：

• 局部坐标

• 世界坐标系 (WCS)

• 世界坐标（在 DWG 环境中）

• 用户坐标系 (UCS)

• 用户坐标

• 设计坐标

• 模型坐标

• 工程坐标

• 内部坐标

• CAD 坐标
