矩形轴网
根据简单设置，快速准确创建矩形轴网。
在”宝冶通用”选项卡下的”建筑结构”区域选择点击”矩形轴网”。

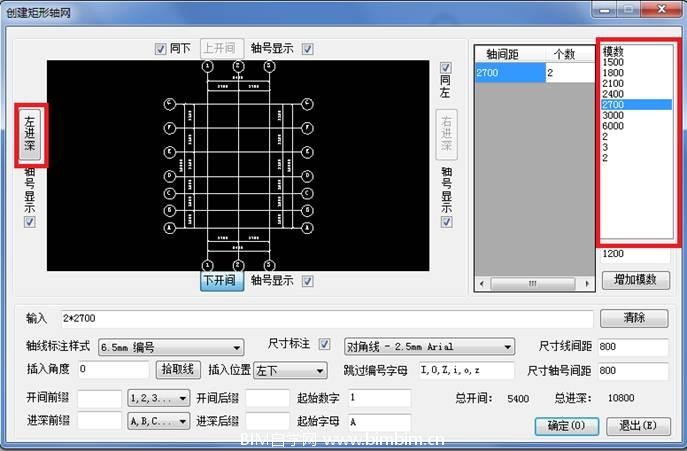

弹出的对话框中，在右侧的模数框中双击选择需要的模数，然后在左侧就会显示所选，可以单击修改个数。（此处的模数是轴间距离。）可以选择”左进深”或”右进深”按钮确定轴线的延伸方向，如下图所示。
点击”下开间”或”上开间”，可以在模数框中选择设置向下或向上的纵轴线。
根据设置，对话框中间的显示框中显示设置轴网的预览图，设置完成后，点击”确定”按钮， 在绘图区单击插入轴网的点，进行操作。

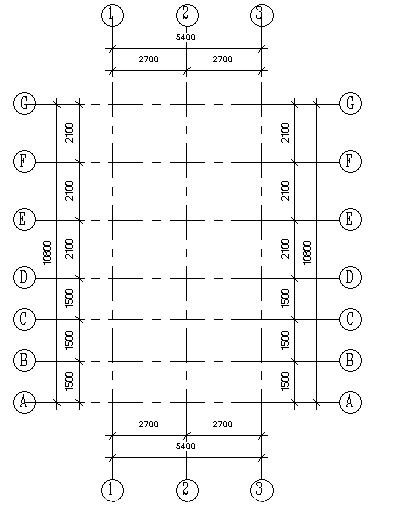

操作完成后，可以在绘图区看到与预览图一致的轴网。
