文章来源：DCIC研究所
今天，给大家带来Revit建模中有关墙饰条的一些处理方法，希望能够帮助大家更高效地进行建模工作。
一、通过新建族文件进行绘制。

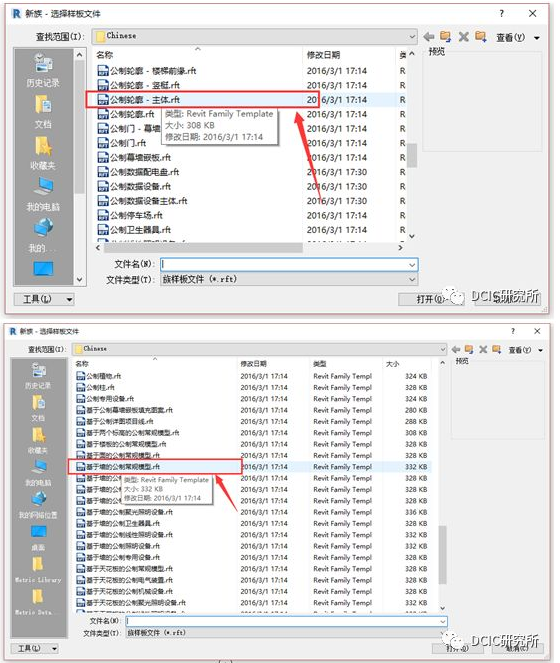

1.由于revit中没有简单方便的绘制墙饰条的功能键，所以我们要创建一个基于主体的公制轮廓族，或基于墙的公制常规模型。

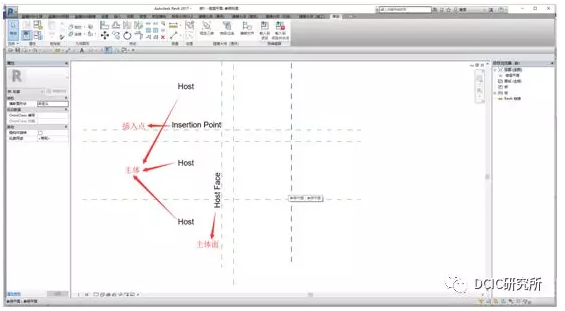

2.这里我以基于主体的公制轮廓族为例进行讲解，打开轮廓族以后，先进行参照线的绘制，以方便定位和绘制轮廓。

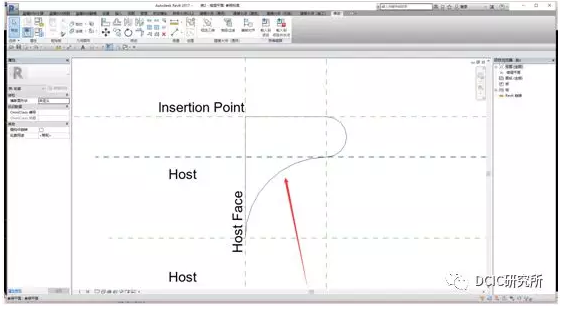

3.然后根据自己绘制的参照平面进行轮廓编辑。

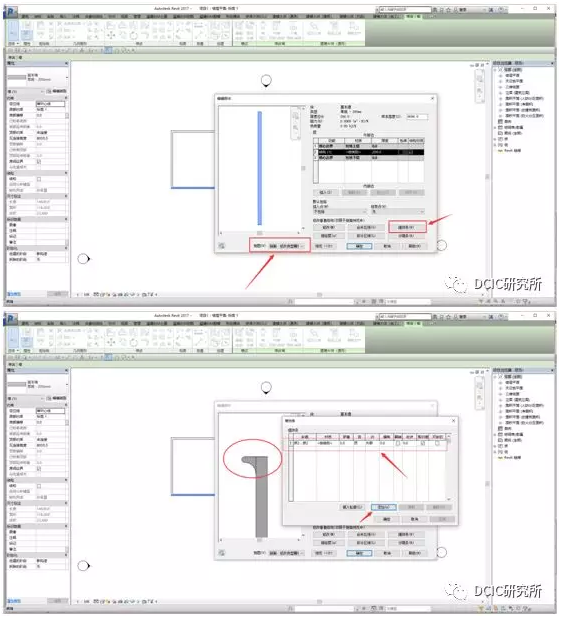

4.保存这个文件，导入项目进行墙饰条的添加。（这里需要注意的是进行墙饰条的添加的时候要把墙视图类型改为剖面不然不能进行添加）。

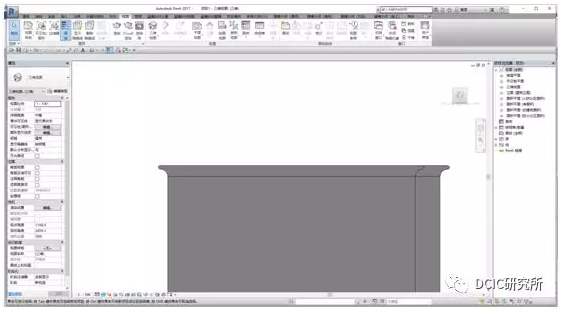

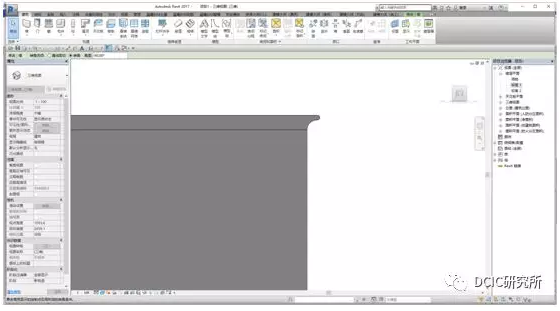

5.点击确定就完成了墙饰条的绘制。

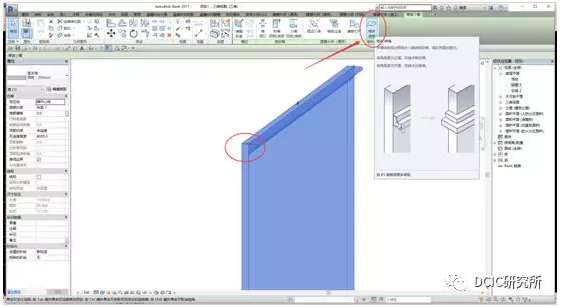

6.但是有些时候一些墙饰条在转角处软件不能自动处理，这时候就需要我们进行手动修改，首先我们点击墙饰条然后点击修改转角即可完成对转角处的处理。
二、通过内建模型进行绘制。

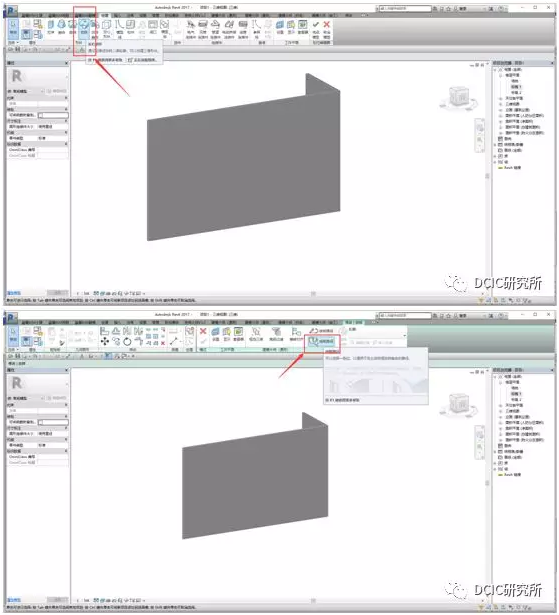

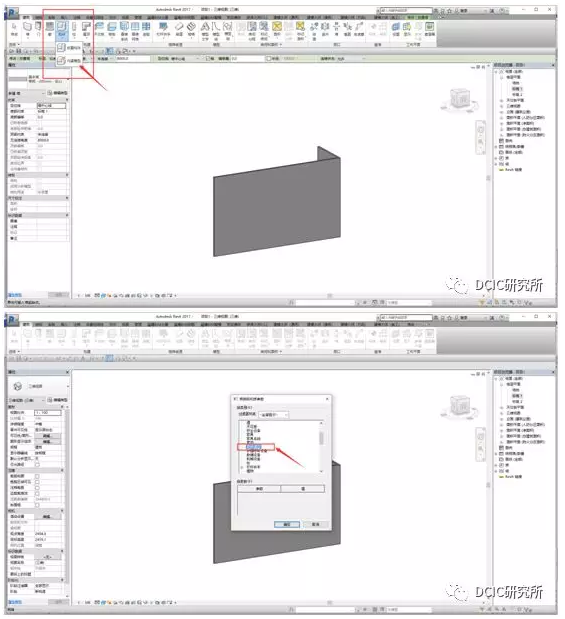

1.首先我们打开内建模型新建一个常规模型，命名为墙饰条。

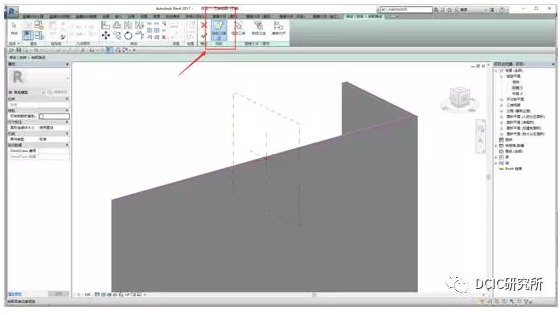

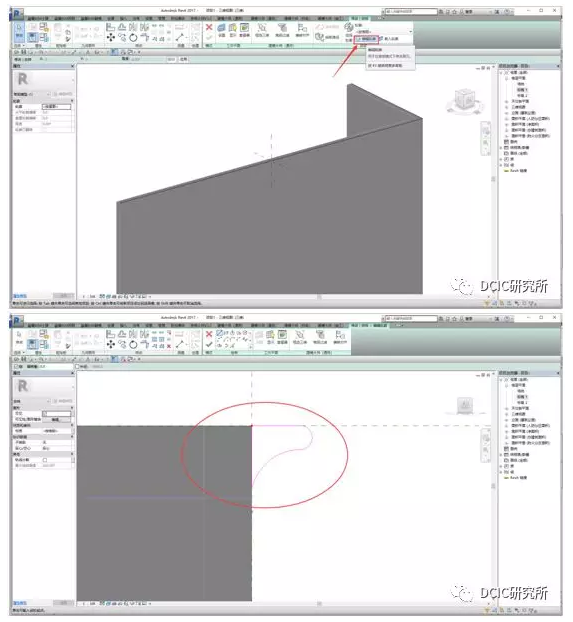

2.选择放样功能键，然后点击拾取边（拾取三维边）选择自己需要创建墙饰条的路径。
3.绘制路径过后就需要我们进行轮廓编辑了，步骤基本上和第一种方法一样这里就不一一说明了。

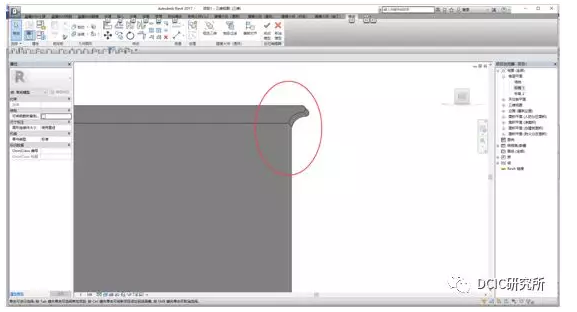

4.最后点击完成模型就完成了通过内建模型对墙饰条进行的创建。
—END—
供稿：胡岚国
排版：曹云亮
编辑：BIM小宣
