Revit技巧 | Revit三维剖面框如何使用?用法有哪些?

发布于:2024-09-30 10:30:19

BIM中文网

更多

在Revit中,我们经常要在三维中查看某一内部构件的三维形态,这时候我们就要用到剖面框的功能,下面我们就来讲一下它的三种使用方法:

第一,最普通的,直接在三维的属性框中勾选“剖面框”,此时就会出现一个六面框,拖动六个面方向就可以进行剖


如果在三维中仅想看某一层或者某一立面,可以使用view cube右键“定向到视图”这一功能,然后剖面框就会给你自动剖到选择的楼层

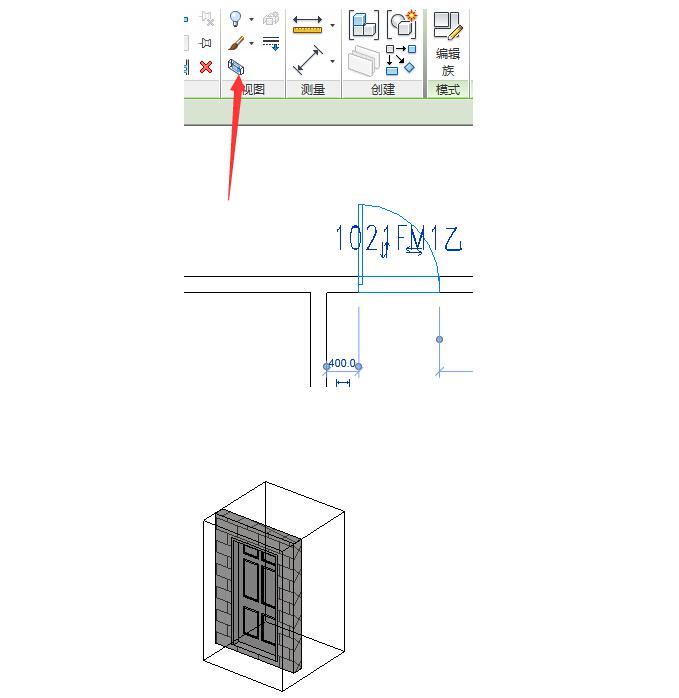

第三,如果想只查看某个构件,可以在平面图中选中此构件,然后使用“选择框”功能,这样就会在三维中只剖到此构件


注意三种方法如果要恢复完整的三维视图状态,都是在属性框中把剖面框勾掉即可!

本文版权归腿腿教学网及原创作者所有,未经授权,谢绝转载。


上一篇:Revit技巧 | 如何在Revit中快速创建不同尺寸的混凝土矩形柱和矩形梁?

下一篇:Revit技巧 | Revit二次开发基础/核心编程---建筑建模-标高和轴网
