1、首先需要理解Revit中导入DWG文件时图层方面有哪些设置方式。在Revit中导入DWG文件时，可以选择3种方式设置导入的图层：全部、可见和指定，如图所示。

2、如果选择的是“全部”的图层设置方式，Revit会将DWG文件中的所有可用图层全部导入到项目之中，而在原DWG文件中，无论某图层是被设置了“关闭”还是设置成了“冻结”，在Revit中都会在视图可见性中将此图层前的勾选去掉(即在Revit中被隐藏)。例如，DWG文件全部显示，如图所示。

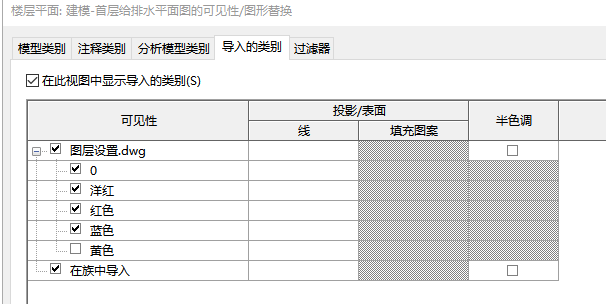

3、在CAD中将蓝色线条所在的“黄色”关闭或冻结，“图层/标高”选择“全部”的情况下，在导入CAD中之后其可见性如下：图层3被隐藏了，那么需要的时候可以直接在Revit中将其勾选来显示的。

4、如果“图层/标高”选择的是“可见”的图层设置方式，Revit会只将DWG文件中的可见图层导入到项目之中，而在原DWG文件中，无论某图层是被设置了“关闭”还是设置成了“冻结”，此图层都不会被导入到Revit中。还是上边的例子，如果“图层/标高”是选择“可见”的方式导入，可以看到，图层3根本不在可见性的列表之中。这时，如果还想看到黄色图层，只能删 除导入的DWG文件后再行导入了。

5、至于第三种“指定”，在导入时就可以自己来定义哪些图层需要导入。意义：在将图纸导入至Revit中进行建模的过程中，为避免增加计算机的负担，需要选择将有用的图层导入，那么在导入之前就需要根据实际情况，在“图层/标高”中选择相应的方式进行导入，各有优劣。选择“全部”的情况下，可以通过可见性来控制图层的可见与否，但有可能会导致软件运行卡顿；如果选择“可见”或者“指定”的情况下，减少占用软件运行内存，但如果遇到需要的图层未完全导入，则需要重新导入图纸来进行更新，合理选择。
