什么是子类别？
族创建过程中，选择合适的样板软件会将其指定给某个类别，将族载入到项目中时，其类别决定着族的默认显示（族几何图形的线宽、线颜色、线型图案和材质指定）。那么，族的不同几何构件指定的这些不同属性，就需要在该类别中创建子类别。
1.如下图所示，在门族中，可以将把手、门扇、框架分别指定给一个子类别，然后分别指定给他们不同的材质、显示线宽、线颜色、线型图案（Revit中的类别、子类别就相当于CAD图层的概念）；
创建子类别
进入族编辑状态，选择管理选项卡下的“对象样式”，进入对象样式对话框；

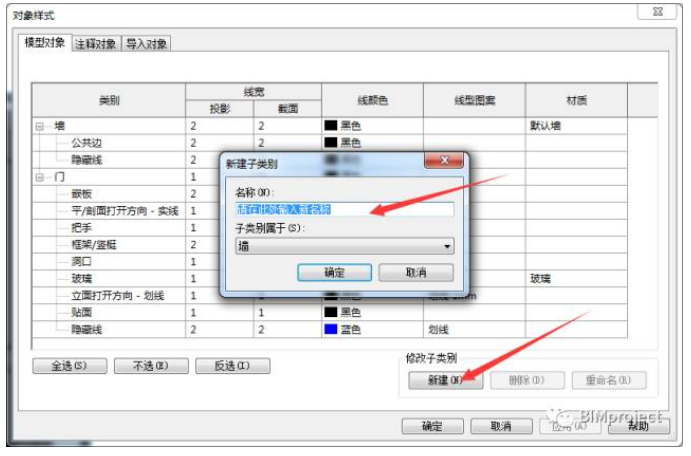

点击新建，命名子类别名称，并选择所属类别；
给图元部件指定子类别，此时该部件将受到指定的子类别所控制，（视图中的显隐性、线宽、线颜色、线型图案、材质都能单独控制，）
（注：可见性/图形替换和对象样式中都可以对导出的CAD图纸的线宽、线颜色、线型图案进行设置，不同的是在可见性/图形替换中修改只在当前视图有效，而在对象样式中的修改对所有视图有效；可见性/图形替换中可以设置图元显隐性和填充图案，在对象样式中可以设置图元材质），如下图所示

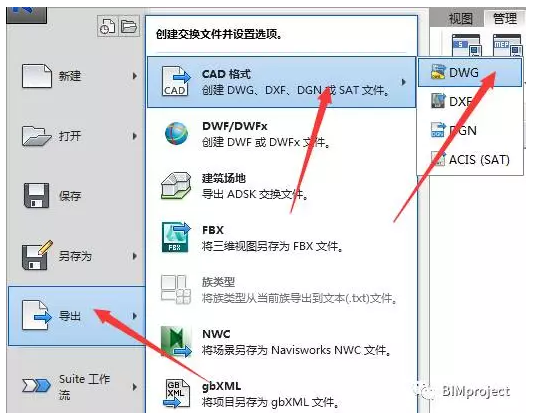

小技巧：1.导出CAD图纸的线型属性设置还能通过导出CAD图纸时再进行设置；
如果想让图元的某一组件不受视图详细程度的影响，可以修改子类别只显示一种详细程度；
