一键创建平面视图
在Revit建模开始时，先绘制的是项目基准，项目基准包含标高和轴网，一个项目只有一个项目基准，也就是一个项目只有一套标高轴网。
在绘制标高时，我们有多种绘制标高的快捷方式，例如：①直线绘制；②拾取；③复制；④阵列；往往根据项目来选择更方便的绘制方法。
在这多个绘制方法中，并不是所有的绘制方法都可以自主创建平面视图，所以我们绘制完标高后，需要我们自己添加平面视图，那么怎样去添加项目浏览器中没有的平面视图呢？

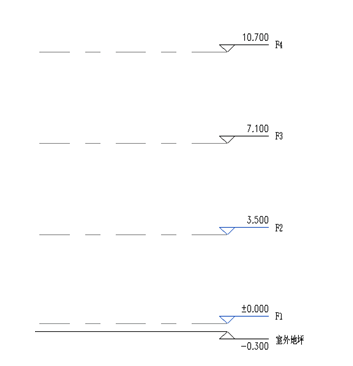

进入到立面，绘制完我们所需标高，如图1所示：
图1
绘制完标高后，我们可以看见，项目浏览器里的平面视图并没有出现相应的平面视图，所以需要我们自己添加平面视图，如图2所示：
图2
找到功能区【视图】→【平面视图】，点击下拉箭头，选择楼层平面，如图3所示：
图3

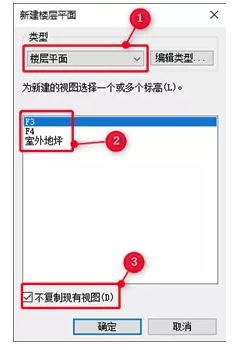

点击楼层平面后，弹出新建楼层平面对话框，如图4所示：
图4
①：选择楼层平面类型；
②：选择楼层平面视图中没有的标高；
③：将不复制现有视图打上勾；
这时我们可以看见楼层平面中，已经添加了相应的标高视图，如图5所示：
图5
天花板平面，结构平面，添加视图平面时，同以上操作。
