关于revit中族构件可见性的问题在各种水平的交流群都会碰到，可以说所有过来人都趟过这个坑，大家都是在试错的过程中逐渐摸透可见性的规律，这里我来对族构件的可见性问题作一次系统的解答。

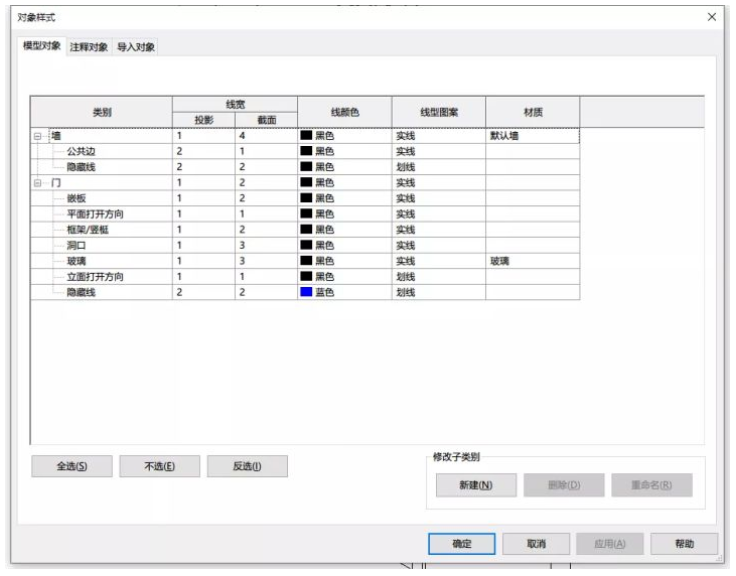

首先在族里，控制构件在项目中可见性的关键设置是下图
没错，是对象样式，准确的说，应该是对象样式中的子类别。也就是图中墙类别下的“公共边”、“隐藏线”，和门类别下的“嵌板”、“平面打开方向"等等所有子类别控制了族构件在项目中的可见性。当这个族被载入到一个项目之后，这里所有的子类别，都会被项目所接收，并能在项目的对象样式和可见性设置（VV）中找到对应的子类别。

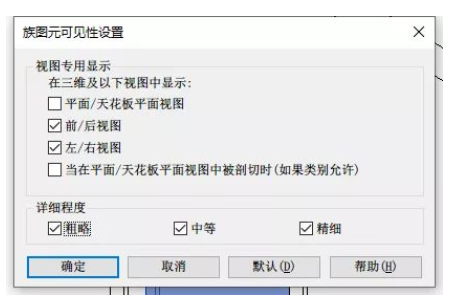

然后是下图
上图中上半部分主要是控制平立面视图中构件的显示状态，下半部分是控制在不同详细程度下构建的显示状态。
下半部分有一个小技巧，通过给同一位置的两个构件设置不同的勾选，就可以实现在同一视图样板下呈现不同的构件显示。举个例子，放置两个门把手在一个门族的同一位置，但一个仅在中等详细程度下显示，另一个仅在精细详细程度下显示，这样无需修改可见设置，通过视图的详细程度就能控制不同的显示状态，对于不方便修改可见性设置的情况是非常适用的。
——————————————————————————————————
常见误区

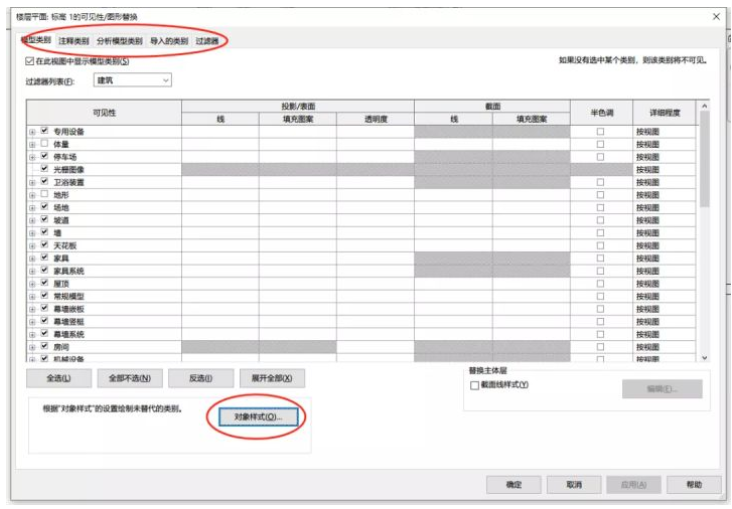

1、在项目中修改可见性设置时
圈中的两个可见性设置方案，在一个项目中，最好仅选择其中一个，即要么你全部用VV可见性来设置，要么全部用对象样式来设置，这样做的目的是避免出图时对颜色线宽的设置造成困扰。这两者的差别就是对象样式中不区分投影和截面的填充图案，所以对象样式的方案不适合对出图要求较高的项目。

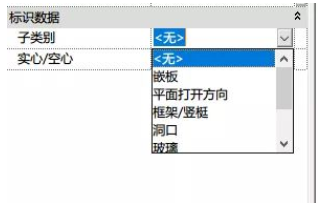

2、在平时我们自己建族的时候，可能会做出一个不规范的操作
就是建出来的构件或者线条，不给它指定子类别，而是使用默认的“无”，可能是为了省事，或者压根不知道这个有什么用。但显然使用“无”子类别不便于你后期控制可见性，所以，这种问题应该在建族时就规避掉，养成有模就有类的好习惯。
3、此条划重点！！！
在项目文件中载入某个族之前，项目中就已经存在了这个族的某一个子类别，那么，你在族中给该子类别的可见性设置，会被先存在于项目中的该子类别的可见性设置覆盖掉。
请仔细阅读上一段文字，因为你绝大多数修改不成功都和上面描述的是同一种情况，即在已经载入该族的前提下，去编辑该族的可见性。
此时正确的操作是在项目中调整可见性，如果需要将修改同步保存到族文件中，直接在项目浏览器中保存该族就行了。如果需要区分重名的两种子类别，那么一开始就在族中给该子类别换一个名称，再载入至项目中是最正确、最快捷的操作。
4、
在族中选中某个构件或线条后，在属性栏中会出现上图中的图形界面，取消可见的勾选，那么该族载入到项目后，这个取消可见勾选的构件无论如何都不会出现在项目任意视图中。
