在做外墙外立面的时候，不采用幕墙的形式，可以采用另一种方法，利用零件功能对外墙进行分割，已实现石材外挂的效果。下面我们一起来进行绘制。

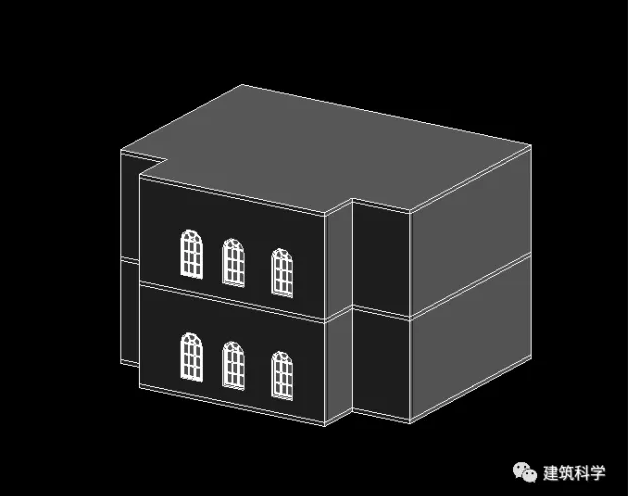

首先绘制一个简单的外立面模型。

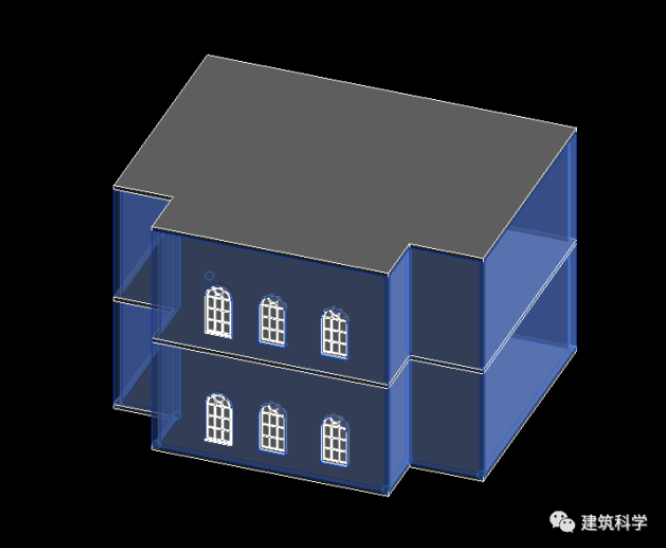

将要分割的墙体全部选中，被选中的墙体会变成蓝色透明状态。

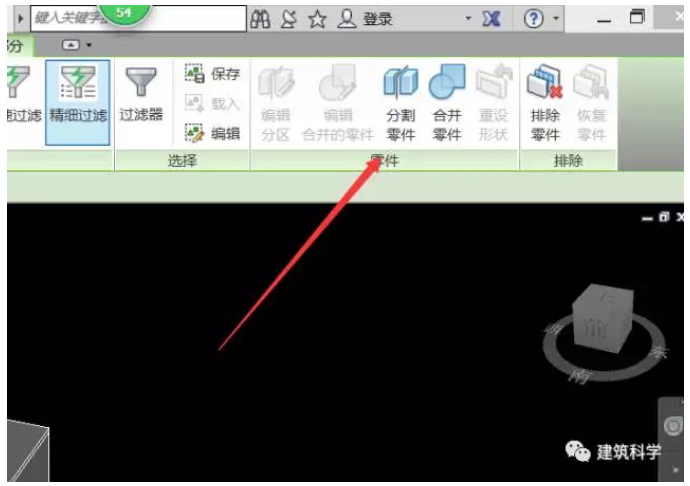

在工具栏中，选择修改-零件栏-分割零件命令。
会形成选中待编辑的状态

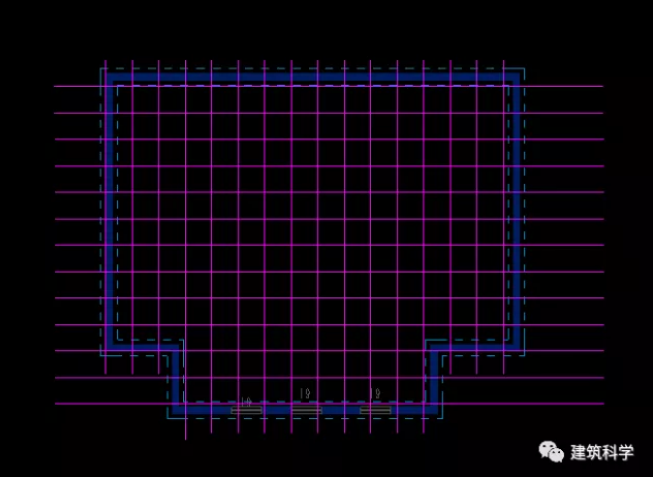

选择编辑草图命令，按照外立面瓷砖的尺寸绘制分割线，此时分割线不能使用矩阵命令，需要注意模型线一定要超过零件外边界，否则不会被分割。
在里面上选择相交参照，可以按照标高进行分割。

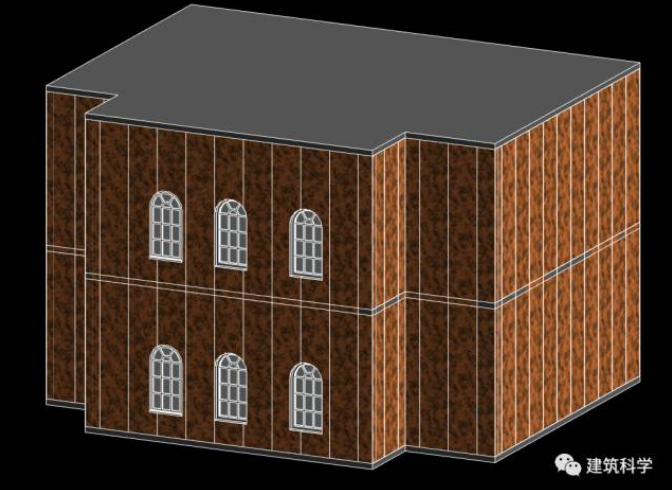

确认后，就可已达到分割外表面石材的效果了，如下图。
我们也可以在属性栏中修改单个零件的材质，首先要勾掉通过原始分类，然后在材质选项中选择相应材质。
