    如何设置子规程和父规程

    规程是在项目浏览器里按照计划对功能区域进行划分，如：01平面、02出图、03三维视图、04立面等；

    它包括“规程”和“子规程”，而子规程是为规程并创建几个分支；

    合理的分类有利于查看以及检查错误。

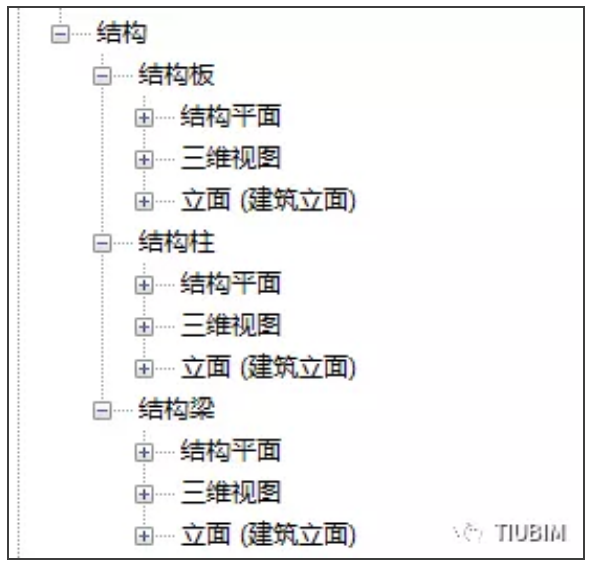

    我们做项目时，以结构专业为例，我们可以分结构柱、结构梁、结构板，然后可以看对应的平面/三维/立面视图。

    这个操作是通过设置"父、子规程”实现的。

    接下来让我们看一下是怎么设置的

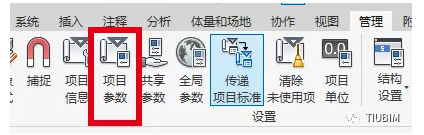

    1.点击“管理”选项卡，选择“项目参数”。

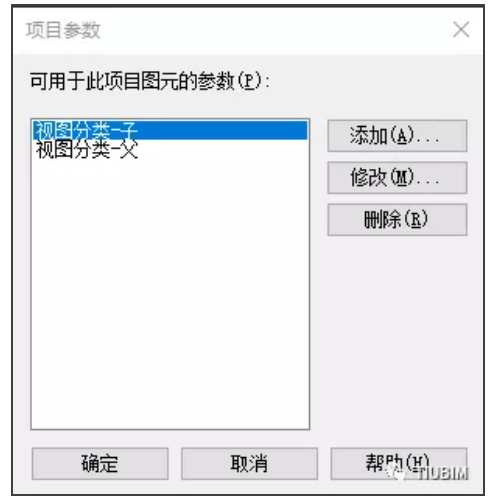

    2.在“项目参数”对话框点击“添加”，分别新建两个名称：视图分类-父、视图分类-子。

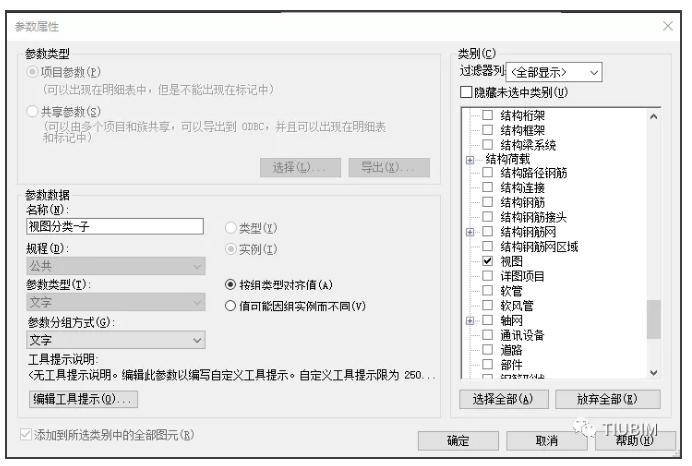

    3.在“参数属性”对话框中：、

    a.“参数类型”选择“项目参数”，

    b.设置参数：

    名称(N):视图分类-父

    规程(D)：公共

    参数类型(T)：文字

    参数分组方式四(G)：文字

    类别(C)：“视图”，在其前面方框打个“√”

    视图分类-子，用此同样的步骤方法。

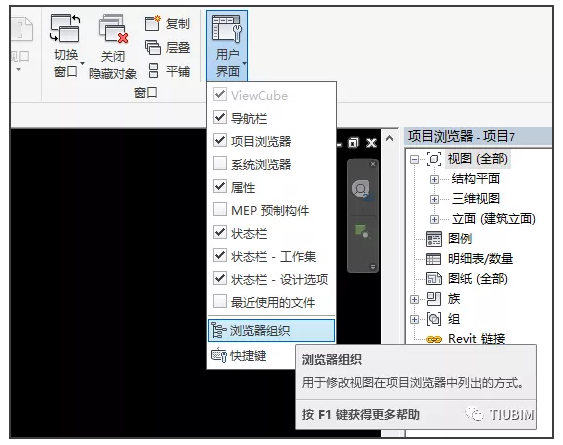

    4.在“视图”选项卡，点击“用户界面”选项器里面的“浏览器组织”命令。

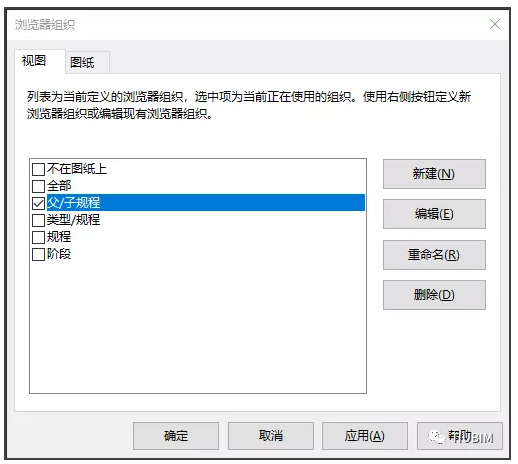

    5.在“浏览器组织”对话框中，点击“新建(N)”，创建一个名称“父/子规程”。

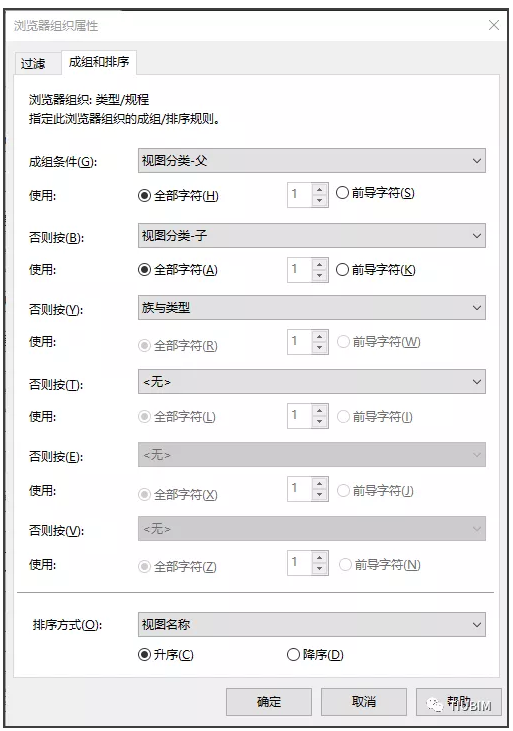

    6.点击“编辑”，出现“浏览器组织属性”对话框，选择“成组和排序”，分别设置如下：

    在成组条件(G)：视图分类-父

    否则按(B)：视图分类-子

    否则按(Y)：族与类型

    排序方式(D)：“视图名称”

    选择“升序”或者“降序”

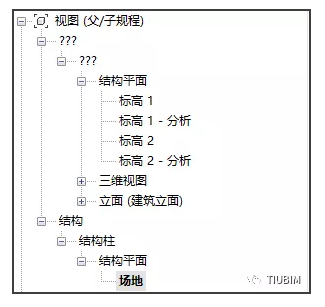

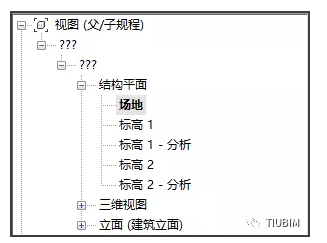

    7.最后回到软件界面上，在项目浏览器中可以看到子规程和父规程的初识状态。

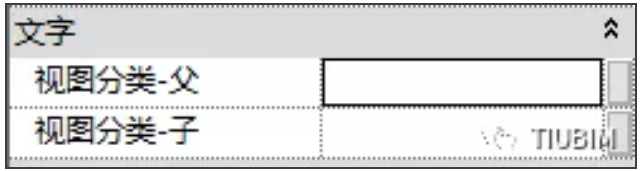

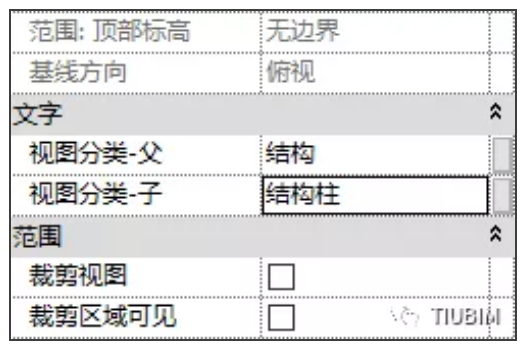

    8.在项目浏览器点击楼层平面里的任何一个视图名称，比如“场地”，在其属性选项板里输入：

    视图分类-父：结构

    视图分类-子：结构柱

    9.如图所示完成对应规程和子规程
