在Revit的应用中，有时需要统计特殊的工程量，在统计一个项目中不同位置，不同厚度的保温材料时，有时会将保温层用一片墙表示出来贴在主体的墙上，这时在其中一面墙上插入门窗时，如图1、2所示，如何将另一面墙上也形成洞口？

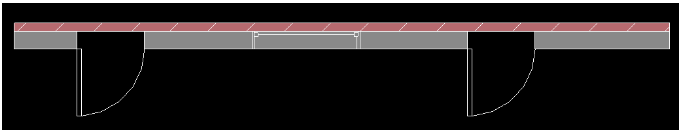

    图1

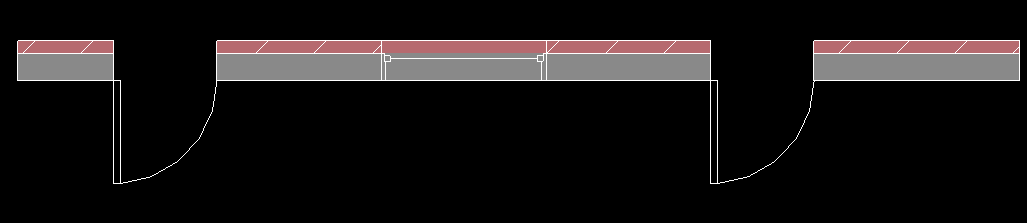

    图2

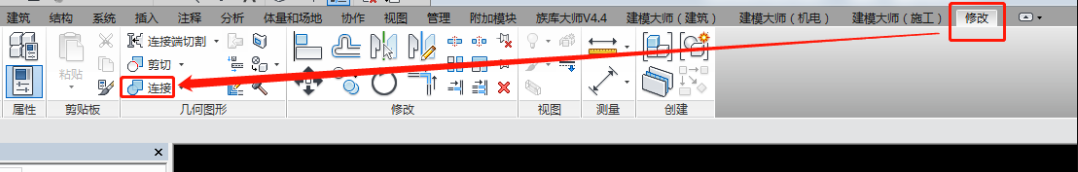

    使用“修改”选项卡“几何图形”面板“连接几何图形”按钮，将两片墙进行几何连接，如图3所示。

    图3

    进入三维视图，可见插入的门窗在两面墙上已经剪切出门窗洞口，如图4、5所示。

    图4

    图5

    如上述操作，即可修改墙的连接方式。
