Revit技巧 | revit存水弯在哪个族？Revit管件族P型存水弯制作流程

发布于：2024-09-30 10:34:11

首页/技术分享/Revit

146

BIM中文网

文章来源：BIMproject

1、选择族样板，设置族参数及族类型。

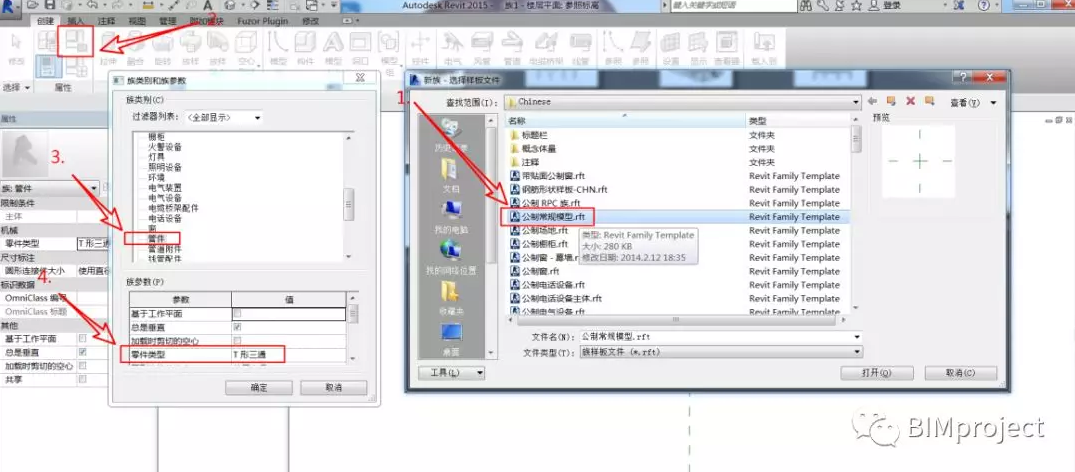

打开软件点击新建族，选择“公制常规模型”族样板创建族，如下图点击“族类别和族参数”按钮，选择族类别为“管件”，并设置族参数列表下零件类型为“多个端口”；其他参数可根据实际需要进行设置；

2、放样创建存水弯主体模型。

如下图绘制两个竖直参照平面，使用注释选项卡下的对齐尺寸标注命令标注两个参照面的距离，并添加实例参数标签，名称分别为“套管宽度”；绘制模型线并对齐锁定在该参照面及默认水平参照面上；

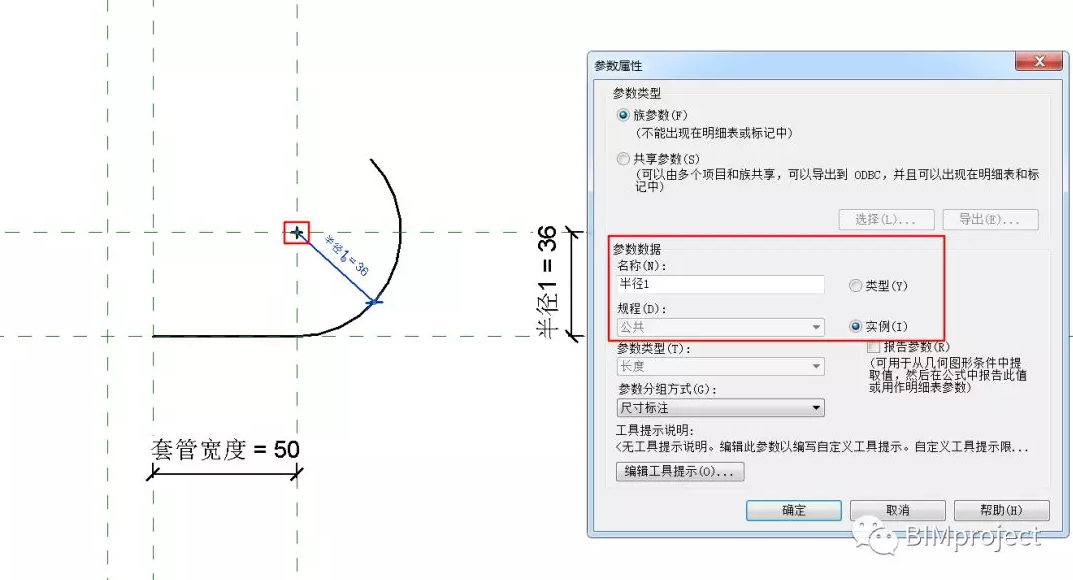

绘制水平参照面，并标注其到默认水平面的距离为“半径1”，使用模型线命令中的“圆形-端点弧”工具绘制弧形，如图；将弧形中心标记可见并对齐锁定在图示水平竖直参照面上，其半径值指定标签“半径1”；

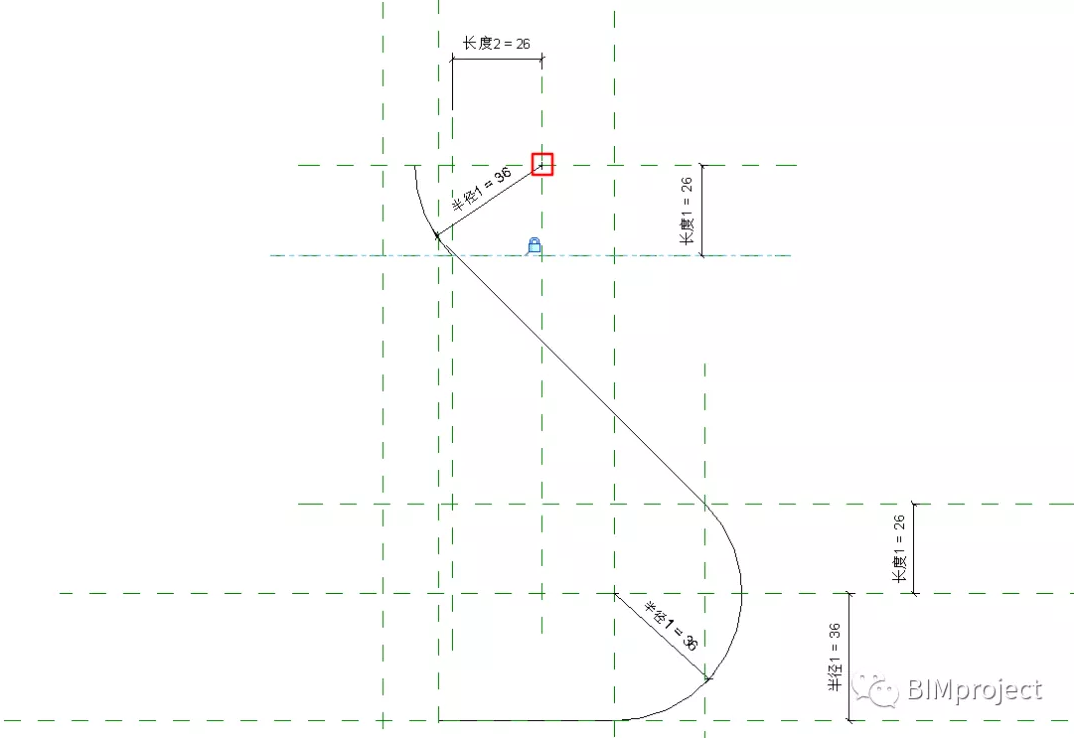

弧形的结束位置我们再添加一个竖直的参照面和一个水平参照面，并标注其到圆形的距离为“长度1”、到套管末端的距离为“长度2”；

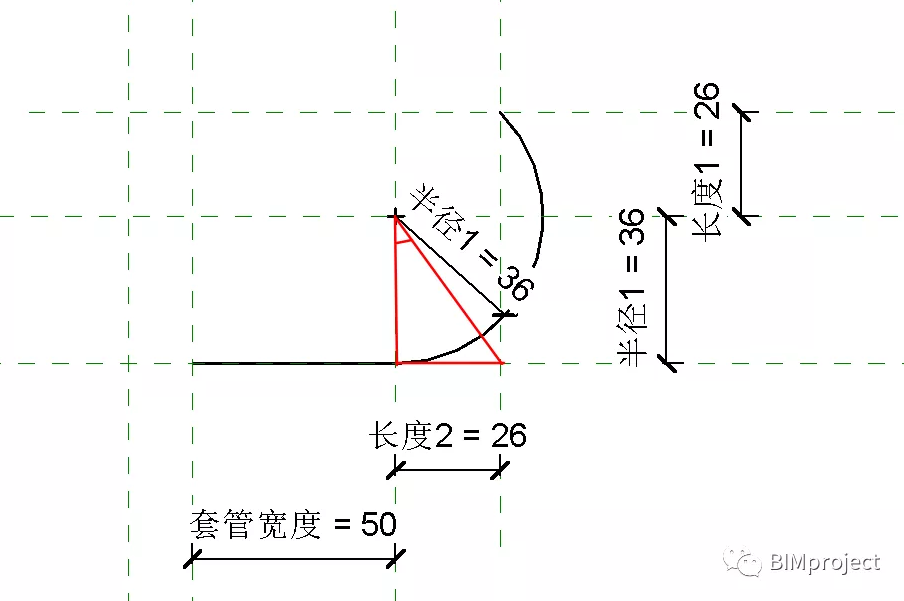

打开族类型对话框，输入公式：长度1=半径1*sin(45°)、长度2=半径1*cos(45°)、然后将弧形端点对齐锁定在交点处；

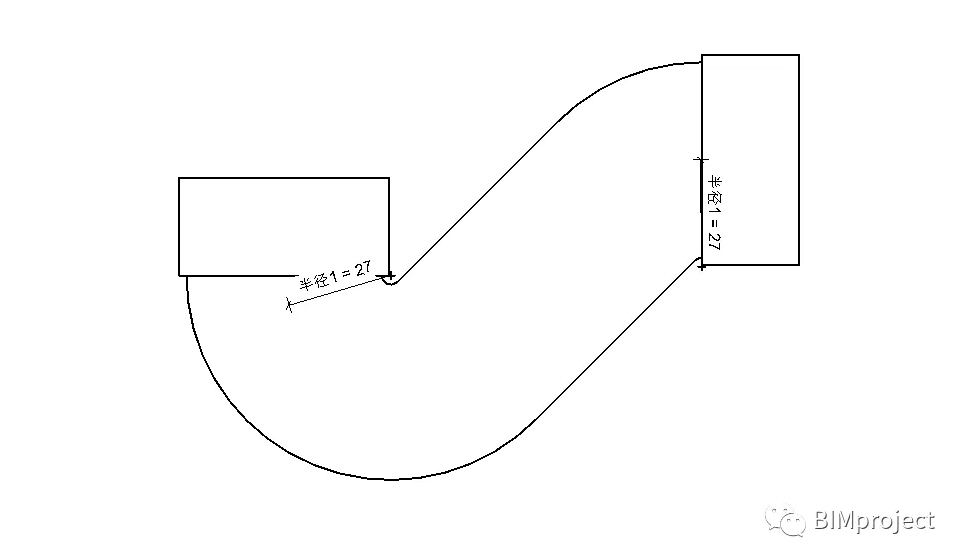

使用模型线直线工具继续绘制45°直线，并将端点对齐锁定在交点处，结束位置我们再绘制水平竖直参照面确定，这两个参照面暂时还不容易确定位置，我们先不管它，接着后面的画；绘制水平竖直参照面先确定第二段弧形的圆形位置，然后就可以确定刚刚绘制的直线末端的两个参照面的位置，如图；绘制弧形并标注半径值为“半径1”，将其圆形对齐锁定，起始端点和末端分别对齐锁定在对应的两个水平参照面上；

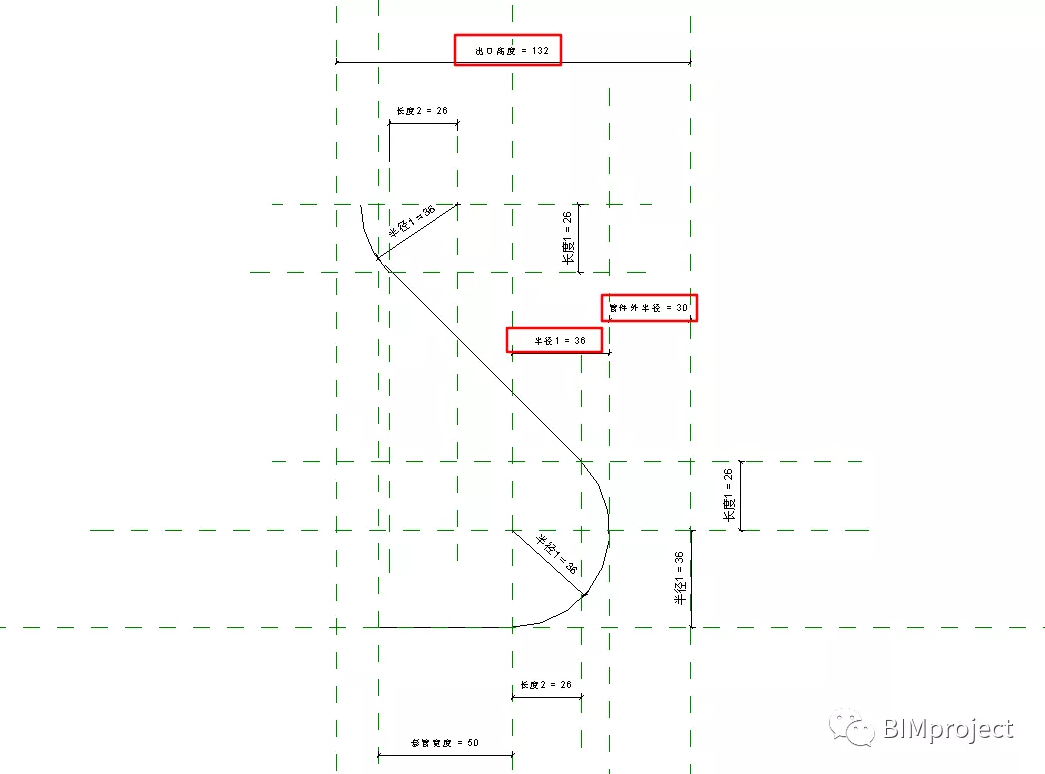

这时我们可以先整个出口高度确定，如图，添加两个竖直方向的参照面，分别进行标注，并添加尺寸标签“半径1”、“管件外半径”；然后最外边缘两个参照面之间的距离就是出口高度值；

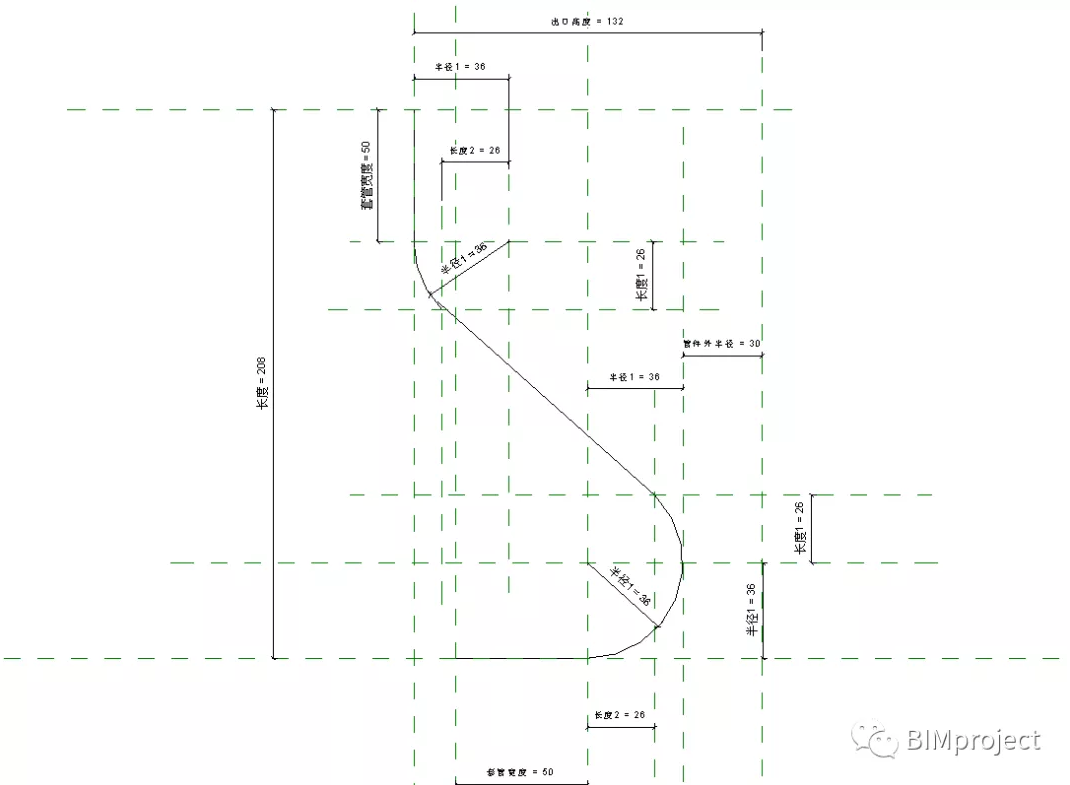

标注圆形到最左边边缘处竖直参照面的距离为“半径1”，接着绘制末端套管模型线，套管结束位置再添加水平参照面来确定，并标注与起始短的距离为“套管宽度”；将模型线两个端点分别对齐锁定在参照面上；然后来添加整个长度标签，名称为“长度”，这样基本的路径就绘制差不多了，接下来我们要先导入查找表格文件，把参数值添加完成再来绘制放样模型；

3、导入查找表格数据，关联模型参数。

打开“族类型”对话框添加名称为“查找表格”文字类型的参数；

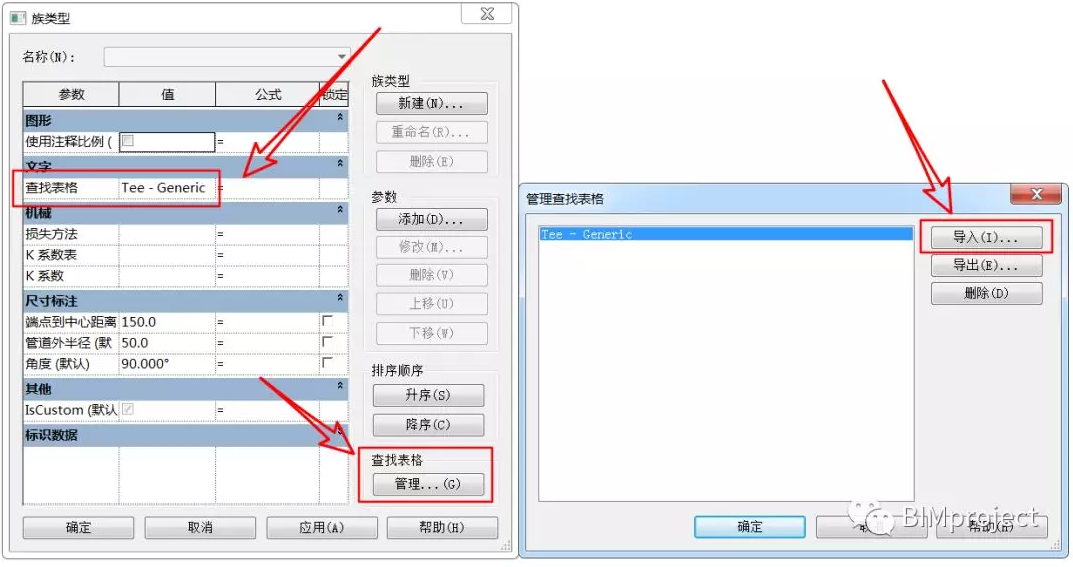

然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“TrapP-PVC-U-Drainage”（示例）表格文档；同时将将该表格文档名称复制粘贴作为“查找表名称”值；

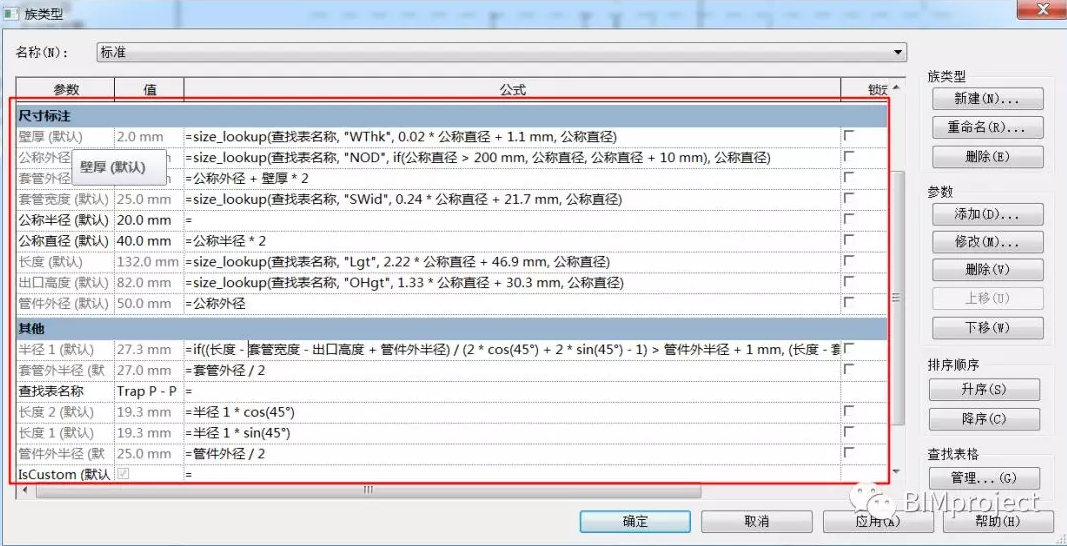

根据导入的表格内容，我们还需要在族类型对话框添加实例参数：管件外径、公称直径、公称外径、壁厚、套管外径、；并添加公式关联参数值：壁厚=size_lookup(查找表名称,"WThk",0.02*公称直径+1.1mm,公称直径)；公称外径=size_lookup(查找表名称,"NOD",if(公称直径>200mm,公称直径,公称直径+10mm),公称直径)；套管宽度=size_lookup(查找表名称,"SWid",0.24*公称直径+21.7mm,公称直径)；套管外径=公称外径+壁厚*2；出口高度=size_lookup(查找表名称,"OHgt",1.33*公称直径+30.3mm,公称直径)；长度=size_lookup(查找表名称,"Lgt",2.22*公称直径+46.9mm,公称直径)；管件外径=公称外径；套管外半径=套管外径/2；管件外半径=管件外径/2；

4、检查修正，完成最终模型。

当公称直径太大，要保证弧形区域能创建出模型，我们需要将这种情况进行修正，输入公式：半径1=if((长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1)>管件外半径+1mm,(长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1),管件外半径+1mm)；

5、放样创建实体模型。

点击创建选项卡下的“放样”命令拾取模型线，点击完成切换到里面视图编辑轮廓，并将轮廓半径指定标签“管件外半径”，然后再放样绘制套管，并指定标签“套管外半径”；

6、添加连接件，导入项目。

在“创建”选项卡下点击“管道连接件”分别给存水弯添加连接件，并对连接件直径值关联到公称直径标签，二维表达这里不做详细介绍。
