    在实际项目中，为了更好的体现完整的细部效果，有些墙端的墙饰条需要转角回墙，那么在Revit中如何修改该部位的墙饰条？完成效果如图1

    图1

    1、新建“公制轮廓”，在属性过滤器面板选择轮廓用途为“墙饰条”，并完成轮廓编辑。如图2

    图2

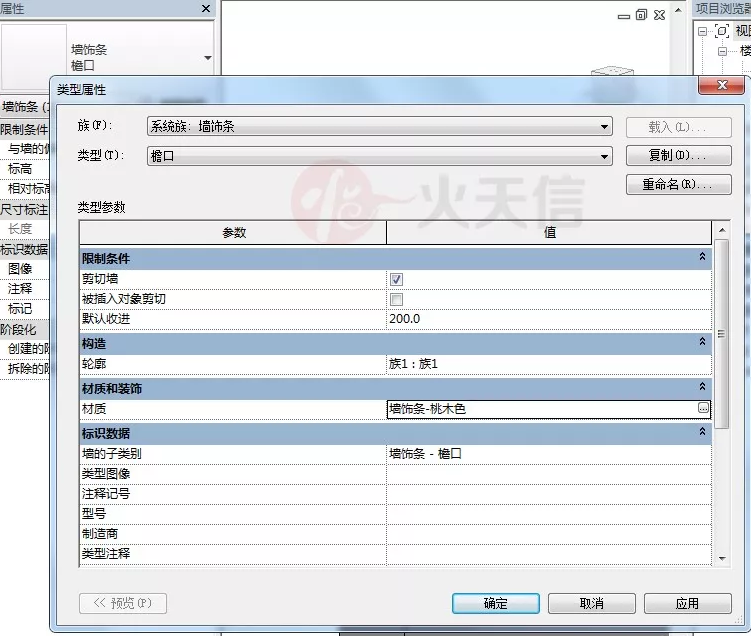

    2、将轮廓族载入项目中，单击“建筑”选项卡的构建面板中的“墙饰条”命令，点击编辑属性，将类型属性对话中修改轮廓为族1，材质改为墙饰条-桃木色，如图3

    图3

    3、完成绘制墙饰条，选择绘制好的墙饰条，单击“墙饰条”面板的“修改转角”命令，在状态栏选择转角角度为90°，点击墙饰条高亮端点，如图4

    图4

    4、点击墙饰条高亮端点操作命令后，按ESC退出，再次选择墙饰条，拖拽墙饰条端点，完成墙饰条转角回墙。如图5

    图5
