Revit技巧 | revit图例怎么画?Revit门窗的图例怎样做?

发布于:2024-10-26 07:30:01

BIM中文网

更多

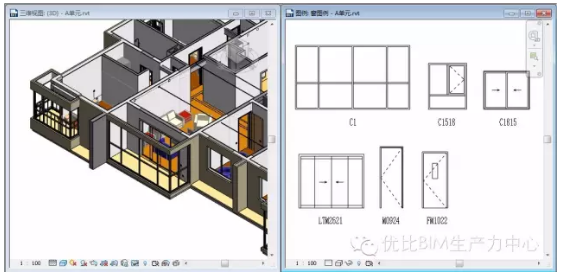

    在建筑施工图中,常常需要对门窗等构件绘制图例(图317)。


    图317:门窗图例

    Revit可以通过图例功能方便快捷地绘制出来,具体方法如下:

    选择功能区:“视图>图例”,在弹出的“新图例视图”窗口,输入视图名称和比例,创建图例视图,此时图例视图会打开,并添加到项目浏览器列表中;

    选择功能区:“注释>构件>图例构件”;

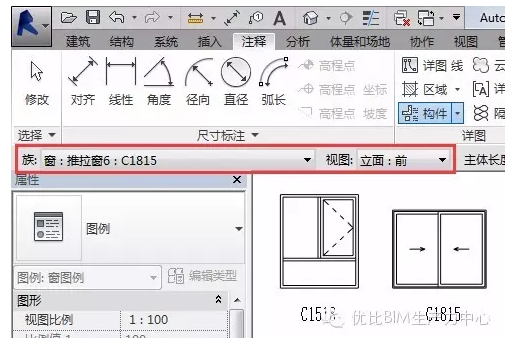

    在选项栏上的“族”,选择要创建图例的族,例如:窗。选择一个合适的视图,对于窗,当然是选择“立面:前”视图(图318);


    图318:图例选项栏

    选择功能区:“注释>文字”,输入图例文字注释,目前Revit的版本还不能自动标注窗族的类型名称,所以这部分工作还需手工进行。

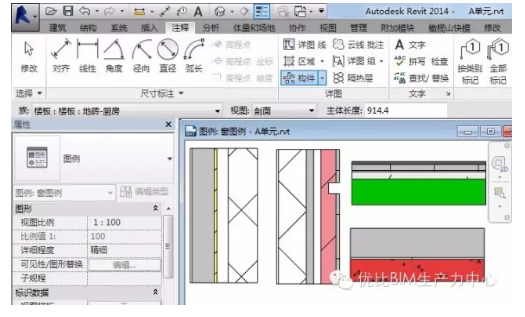

    Revit的图例功能除了绘制门窗图例外,还可以对墙体、楼板等进行构造图例的创建(图319)。


    图319:墙体、楼板图例
