    场地在Revit三维视图中看到的都是以面的形式存在,但在剖面和立面视图时却可以显示地表厚度,并可以控制剖面显示样式。

    以优比服务的合肥规划展览馆项目(如图216)为例,当我们用功能区“视图>剖面”命令创建一个剖面,可得到图217所示视图。

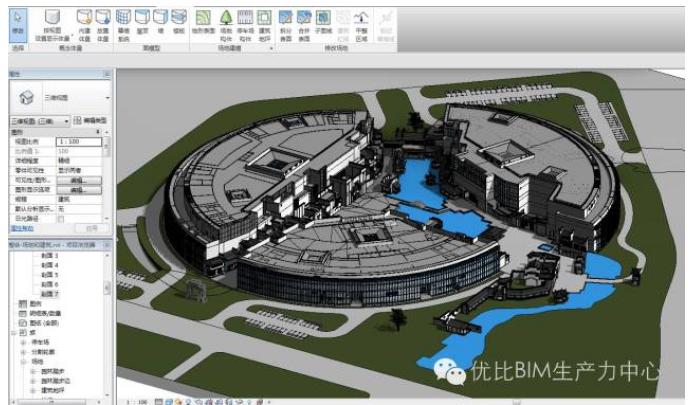

    图216优比服务项目-合肥规划展览馆

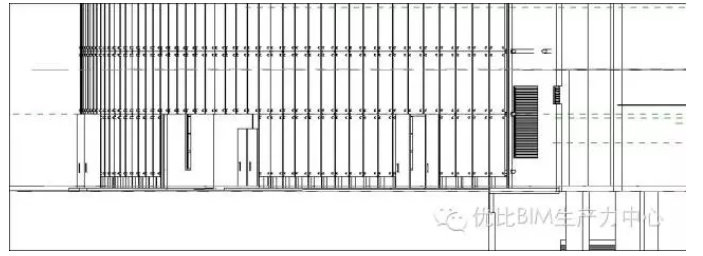

图217剖面视图

    但在该视图中并未显示出施工图常用的室外场地的填充,这时,可以点击功能区“体量和场地”下的“场地建模”面板旁的小箭头,在弹出的如图218所示的对话框中,设置想要的剖面填充样式。注意此处的剖面填充样式也就是所选材质的“截面填充图案”。


    图218场地设置窗口

    设置好后,如图219所示,剖面视图上就可以显示出室外场地的填充了。

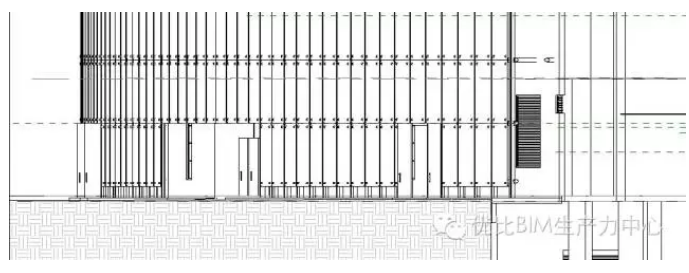

    图219显示场地填充

    而且在着色模式下,填充图案仍可显示出来(如图220)。

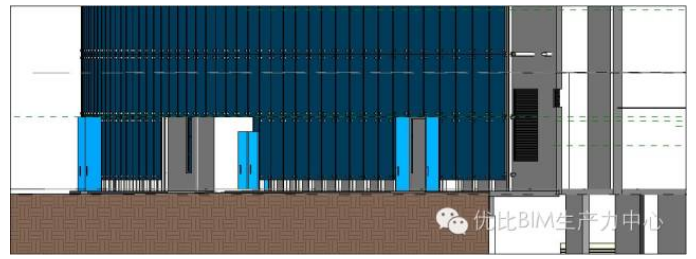

    图220着色模式下的场地填充
