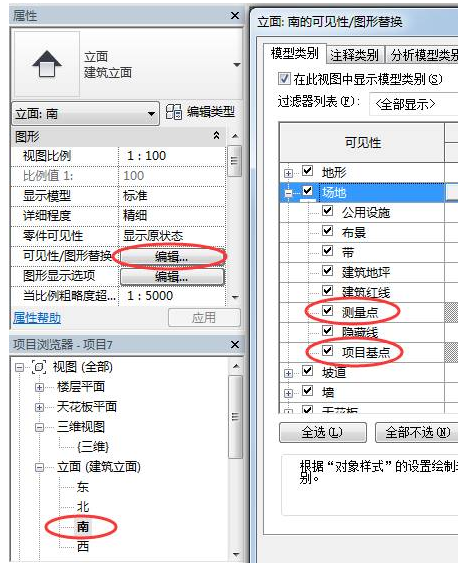

默认情况下，Revit的±0.00标高与绝对高程的0.00高度重合，在立面视图属性的“可见性”里（图206），把默认隐藏的“测量点”和“项目基点”勾选上。
图206可见性设置

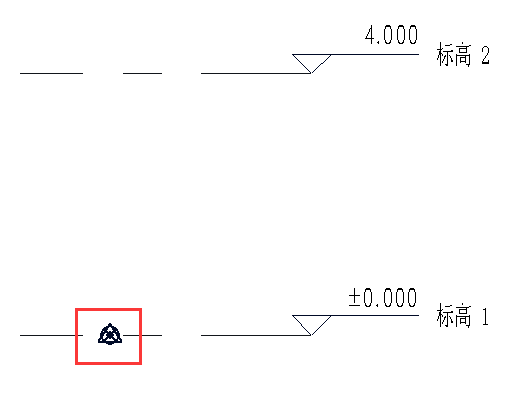

将在立面视图中显示出如图207所示的红色框内两个重合的“测量点”和“项目基点”符号。
图207：立面视图
Revit是通过“测量点”和“项目基点”来确定绝对坐标和项目相对坐标的关系：
“测量点”：就是绝对坐标的原点；
“项目基点”：就是项目的相对坐标原点。
通常情况下可直接按Revit默认的这两点重合进行建模，但如果需要考虑相对坐标（或相对高程）与绝对坐标（或绝对高程）的关系时，就要调整“项目基点”的位置，在第69问里，已经介绍了“测量点”和“项目基点”解决多栋单体模型与总图的关系，本章节重点介绍项目相对高程与绝对高程的关系处理方法。
假定项目的±0.00标高的绝对高程为+170.00米，这就需要把“项目基点”的标高提升的+170.00米（+170000毫米），注意“测量点”维持不动，还是在0.00高程上，具体步骤如下：

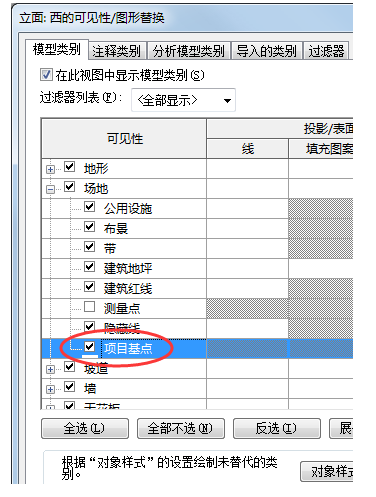

在任何一个立面视图中，打开视图可见性窗口（图208），仅勾选“项目基点”，确定后，在该立面视图就出现“项目基点”的符号。
图208可见性设置

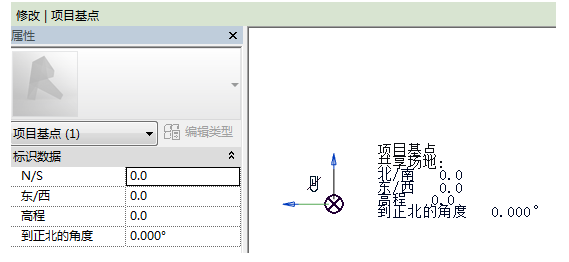

选中“项目基点”符号，出现图209：修改项目基点状态；
图209：修改项目基点
点击“项目基点”符号左上角“回形针”符号，使其出现一条红色的斜线，表示当修改高程时，模型不会随“项目基点”的高程变化而改变，这对于已经产生了地形表面后再改“项目基点”就非常重要，换句话说如果是先有地形，后改“项目基点”，就务必点击“回形针”让其出现红色的斜线；
把“高程”值设为170000毫米；
把±0.00标高的高程设为0.00，而其它标高也相对于±0.00标高设定其相应的标高即可；
如果需要标注绝对高程，则点击功能区“注释>高程点”命令，类型选择三角形（相对），即可标注绝对高程（见图210右侧涂黑的标高符号）。
图210：同时显示项目相对标高和绝对高程
