Q:在三维视图中，如何调整模型对象的剖切面颜色？

    有时为了在三维视图中更好地展现剖切的模型显示效果，让剖切面可以高亮显示，可以通过视图属性的对象可见性进行设置，具体步骤如下：

    1)在视图属性窗口，点击可见性“编辑”，打开“可见性/图形替换”窗口；

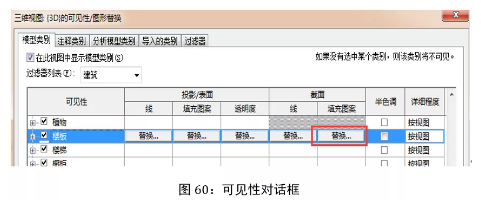

    2)在“模型类别”选项卡中，选择要高亮剖切显示的对象类别，单击“截面”下的“填充图案”如图60；

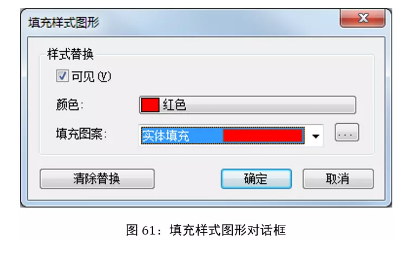

    3)在“填充样式图形”框中选择“颜色”和“填充图案”如图61，点“确定”；

    4）在“可见性/图形替换”对话框中，点“确定”，完成如图62。
