文章来源：广筑BIM咨询
如何利用阶段高效管理模型？？？
本篇主要介绍如何利用REVIT高效的管理模型，根据项目的不同类型，可以适当地选择利用REVIT阶段的功能来实现项目模型的规范化及标准化。
首先我们来认识下阶段：
一、什么是阶段
项目本身周期复杂，为了方便管理各阶段模型，简化各视图显示效果，在REVIT中可利用阶段化来实现这一目的。
1.1工程阶段
1.1.1工程阶段可以表述为项目的生命周期、实施流程，也可表述为项目的各个单项工程，阶段化可用于以下项目类型：
按工程施工流程分类
a)主体结构
b)装饰外墙
c)室内装饰
按工程性质分类
a)现有工程
b)拆除工程
c)改建工程
按照专业分类
a)结构工程
b)建筑工程
c)水电工程
按设计流程分类
a)方案模型
b)设计变更模型
c)竣工模型
下面以主体结构的施工顺序为例来展开说阶段化的应用，其他项目类型可以此为例。
（a）默认工程阶段
▼▼▼
（b）主体结构施工流程
注意工程阶段是严格遵守工程顺序，每个阶段不能删除，只能通过上下合并或者在前后方插入工程阶段。
1.2阶段过滤器
阶段过滤器是一种可以应用于视图的规则，根据图元的阶段状态（新建、现有、已拆除或临时）控制图元的显示。

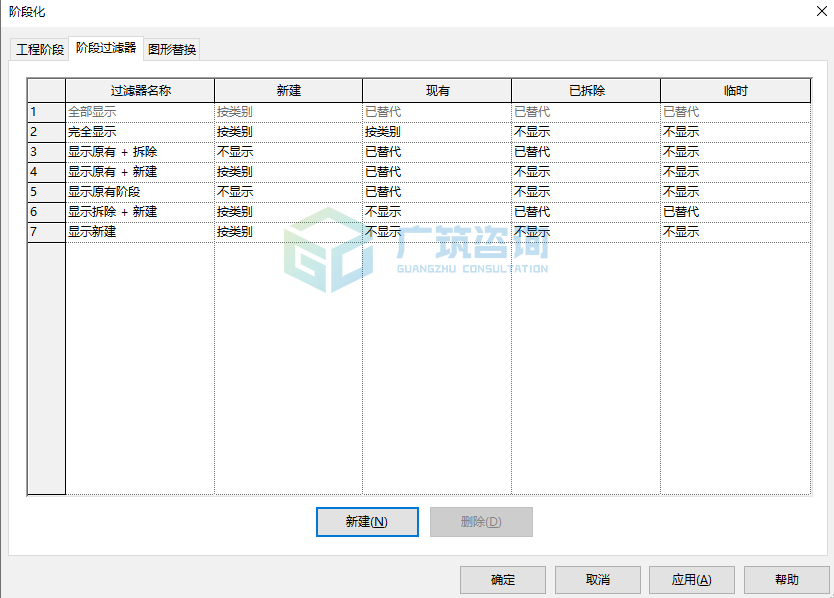

（b）默认阶段过滤器
1.3图形替换（阶段状态）
每个视图可显示构造的一个或多个阶段，可以为每个阶段状态指定不同的图形替换。类似于图形在视图中的显示样式，根据项目需求修改图元的显示样式。
二、阶段化的应用
2.1模型显示效果
▼▼▼
2.2项目浏览器阶段化运用
右键项目浏览器下“视图（全部）”，选择项目浏览器组织，勾选项目浏览器下的“阶段”即可，复制视图选择相应的阶段，注意保证视图的阶段与所命名的阶段一致。
2.3明细表阶段化运用
除了对模型的图元进行阶段化运用之外，还可以将阶段运用在明细表中，提取各层混凝土体积、二次构件体积以及门窗面积等。
这类用法也多用于对于改造工程和扩建工程中。
