如何使用材质功能使模型更真实
有时候为了整体效果的展示，Revit本身自带的材质不能满足需求，那就需要对材质的贴图外观进行自定义添加。
一、使用材质文件中添加图像的方法为构件表面添加图案

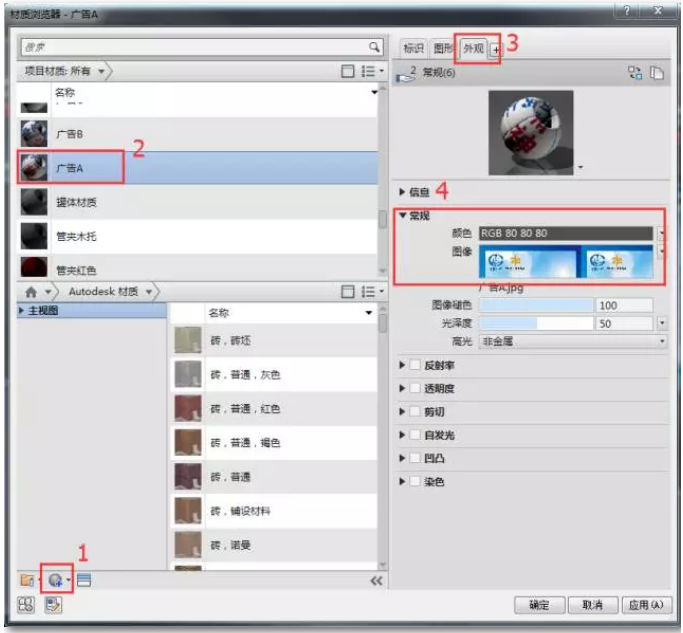

1.新建材质，给材质重命名，在“外观”中“常规”的图像位置选择需要的图片。

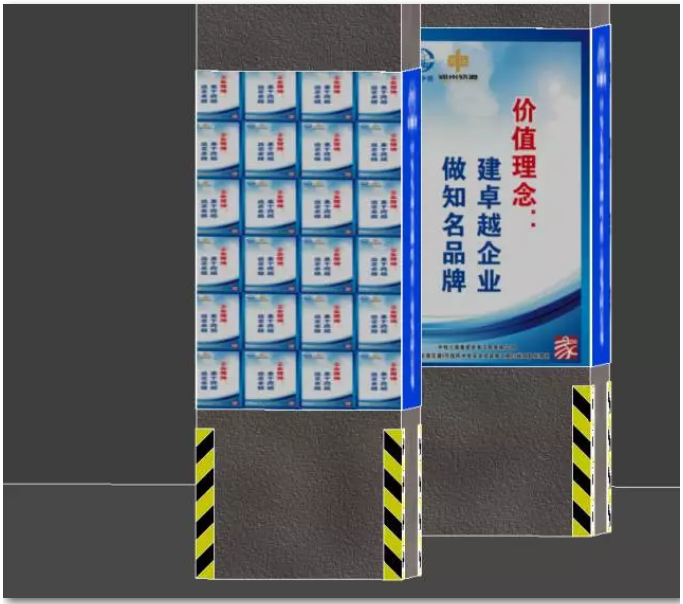

这时候会发现贴图大小位置和实际需要的不一致：

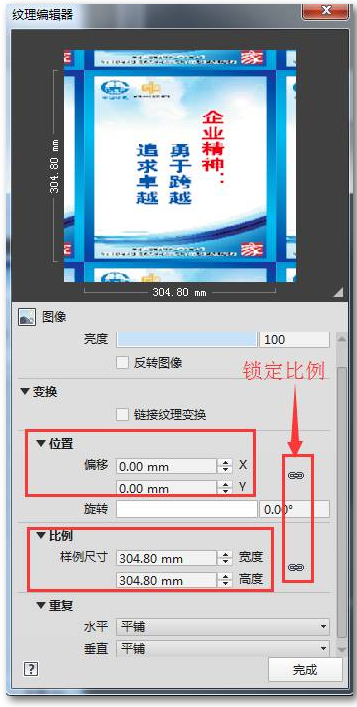

2.对贴图进行编辑。点击图像中的图片会出现“纹理编辑器”，可以对图片进行大小，位置等操作。
通过调X或Y的偏移值对图像进行上下左右的移动或者旋转，通过样例尺寸用来调整图像的大小。贴图大小和偏移不按比例调整的时候可以点击“锁定比例”的图标取消比例调整。想让图像往左边移动X方向偏移输入正值，右边移动输入负值；Y方向向上移动输入正值，向下移动输入负值。（如果需要导入fuzor做漫游展示，最好偏移都输入正值，fuzor中偏移量没有负值）

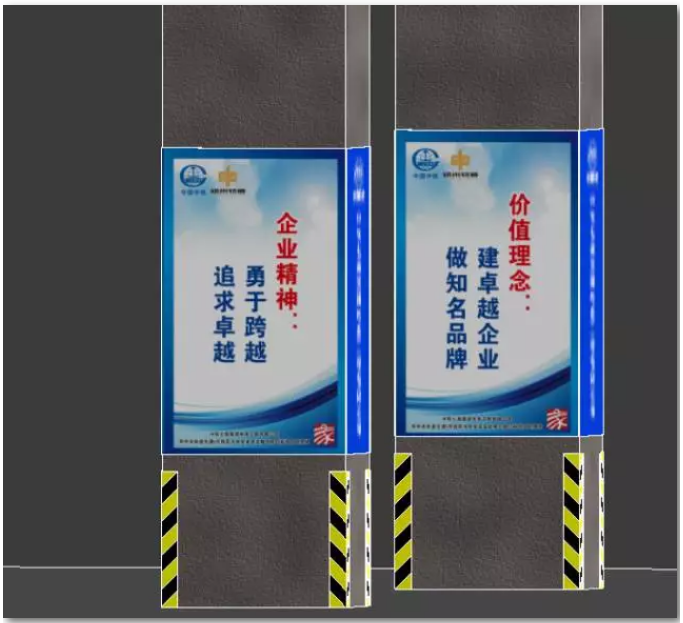

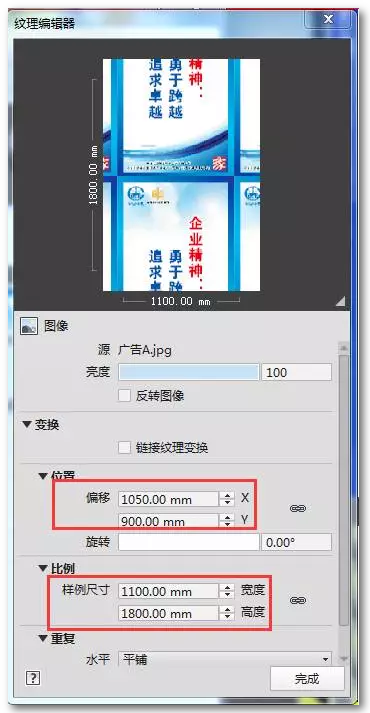

以结构柱保护样式为例，贴图大小需和柱子尺寸一致，调整完成后如下图所示：
二、材质贴图文件绝对路径的解决经验
材质贴图是我们自己的图片，而且没有存放在Revit默认材质库里面，这时候别人打开我们的模型时由于贴图路径不一致会不显示贴图，需要一个个手动修改比较麻烦。
解决办法：我们直接把自己的材质库贴图放在C盘根目录下的文件夹里，别人打开模型的时候只需要在C盘根目录下放入我们的贴图，打开模型时贴图就会直接显示了。

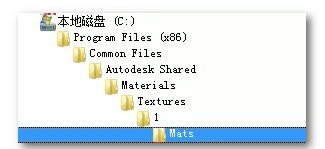

默认贴图文件路径为：C:ProgramFiles(x86)CommonFilesAutodeskSharedMaterialsTextures1Mats
三、使用贴花的方法为构件表面添加图案

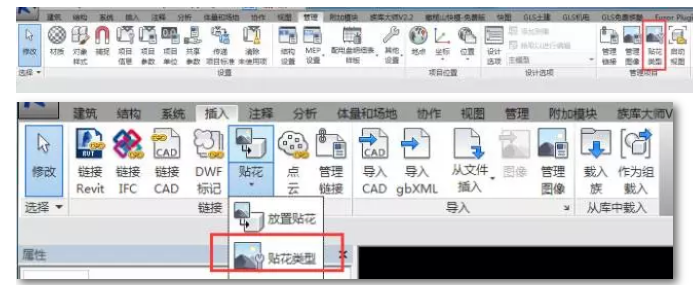

1.创建一个贴花类型，在“管理”选项卡点击“管理项目”面板上的“贴花类型”；或者点击“插入”选项卡下“贴花”下拉箭头选择“贴花类型”；

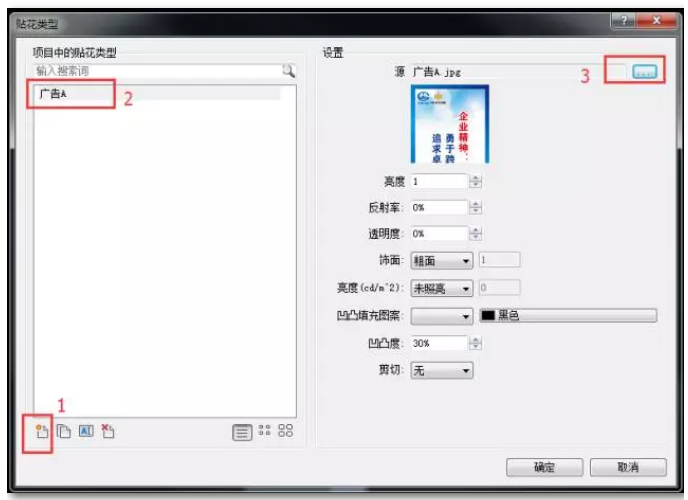

2.打开贴花类型对话框，点击“创建新贴花”并命名，在右侧窗口“源”末端点按钮选定一个贴花图片。设置好图片参数后，点击确定贴花创建完成；

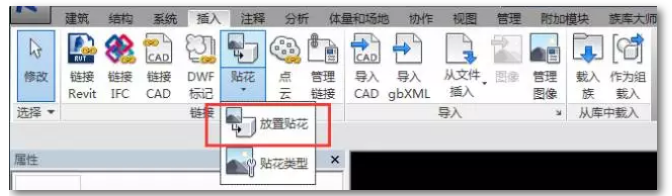

3.然后点击“插入”选项卡下“贴花”下拉箭头选择“放置贴花”，将贴花图案放置在合适的位置；

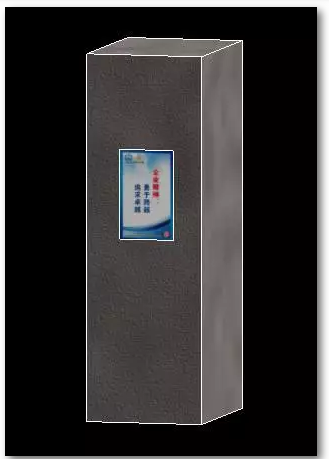

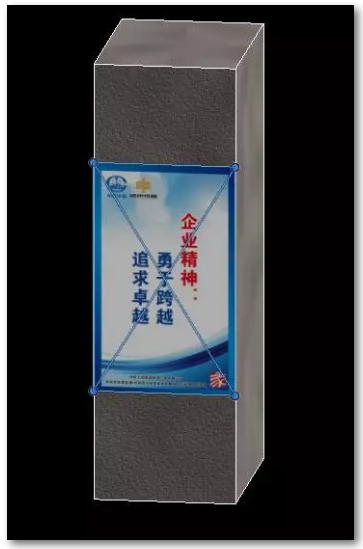

4.可以通过拖动贴花边角四个小圆点，调整其大小，最终效果如下图所示。
四、贴图与贴花的区别
Revit软件可以对构件进行材质的附着，这个材质就是贴图；而贴花，是对一个平面构件的表面进行一种图片的覆盖效果
贴图和贴花均需要在真实模式下才能显示；贴花在项目环境中才能放置，族环境中没有此功能，且必须将其放置在构件表面才行；贴图可以在族环境下进行修改，修改某一类构件比较方便。

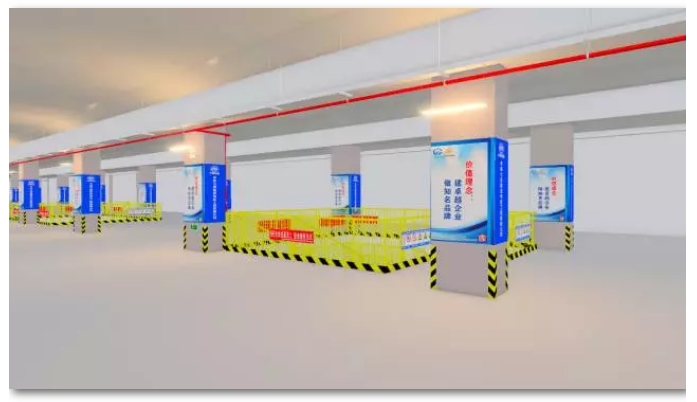

通过材质贴图或者贴花的设置可以更真实的还原现场，小伙伴们可以来试一试~
文章作者：冯雯
