Revit中颜色间隔显示的设置！在Revit中，有时需要绘制带有颜色间隔的图案，那么在Revit中如何创建呢?下面以Revit2016进行实际操作。
方法一：利用拆分命令绘制颜色间隔

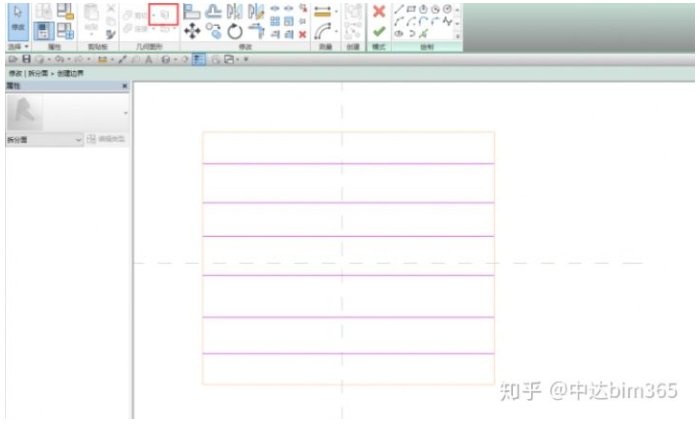

1、绘制一个任意图元，选中，点击“拆分面”命令，将图元表面拆分成条形(注意边缘不能画线)，如图所示。

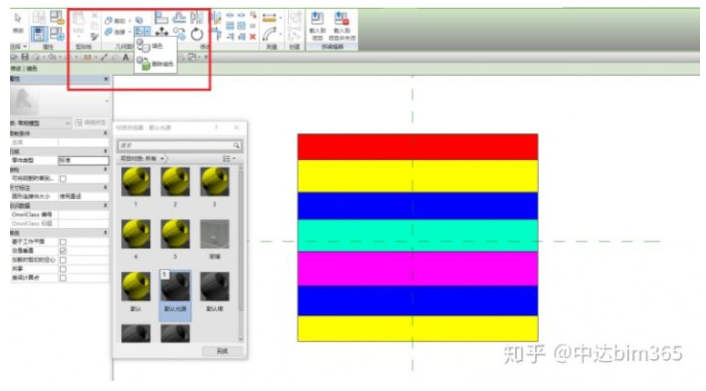

2、使用“填色”命令为表面添加条纹颜色，如图所示。
方法二：利用材质外观渐变色绘制

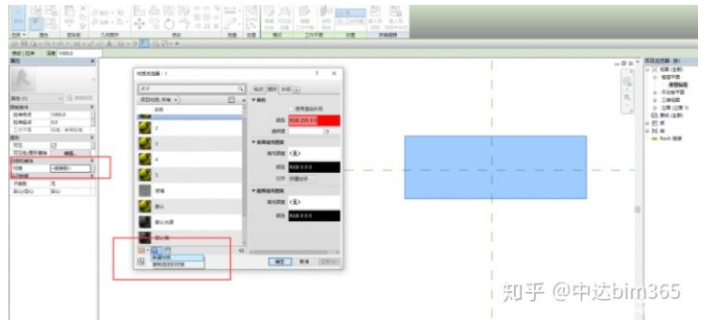

1、绘制一个常规模型，选中，添加材质。

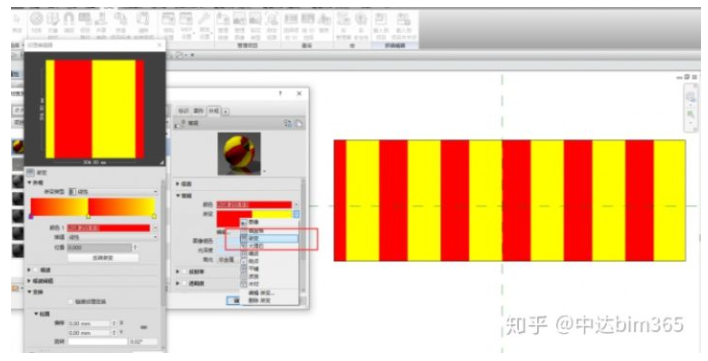

2、选择材质“外观”下“常规”选项，将图像改为“渐变”，在纹理编辑器中改变节点颜色。
方法三：利用线样式创建颜色间隔条纹

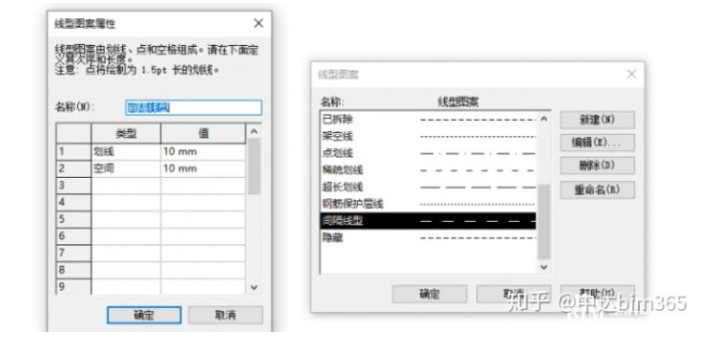

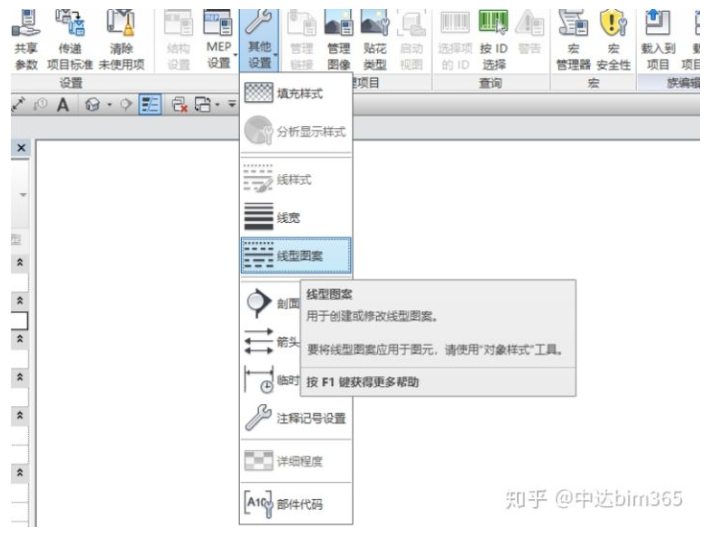

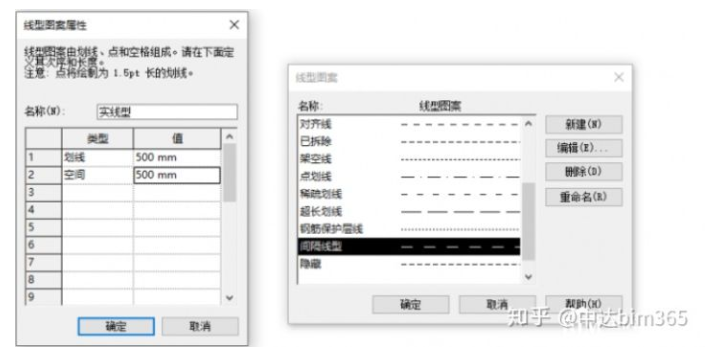

1、点击“管理”选项卡下“其他设置”菜单，选择“线型图案”命令，分别新建一个间隔线型和实线型。

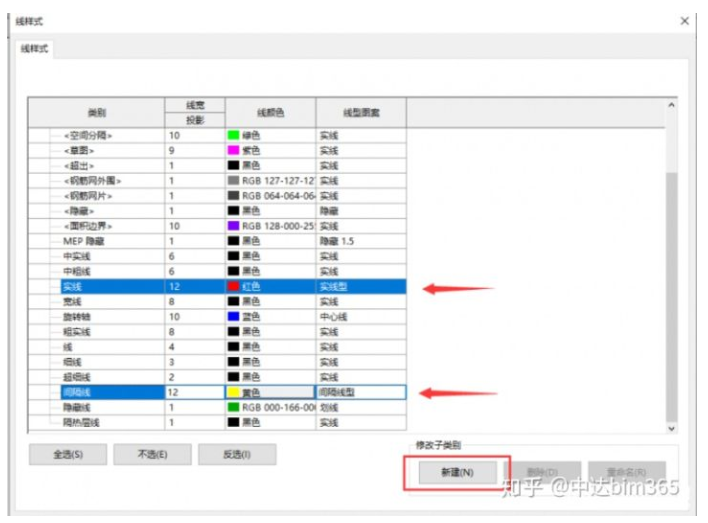

2、在“其他设置”中调整线宽，完成后选择“线样式”，修改子类别下新建“实线”和“间隔线”，修改线宽和线型图案，分别设置颜色。
3、有颜色的条纹绘制完成。
意义：现实生活中有很多的带有间隔条纹图案的物品，比如斑马线、脚手架等等，掌握这类条纹的设置方法，对建模大有益处。
