Revit嵌套族二维表达线载入到项目中不显示是什么原因?嵌套族添加了二维表达模型线，并设置好可见性，载入到族中以后，再将族载入到项目环境中发现，二维表达线不显示了是怎么回事?

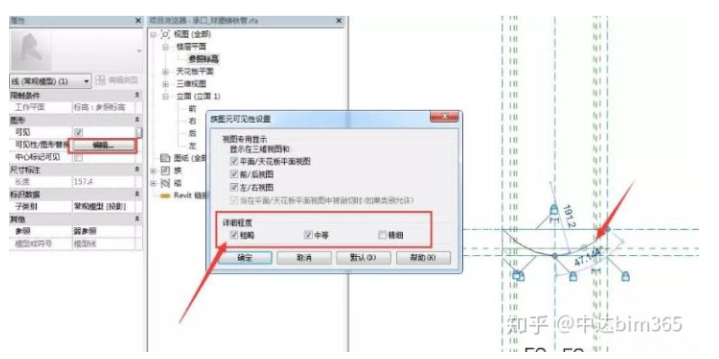

如图，管件模型添加了二维表达线，并设置可见性，在“粗略”和“中等”模式下勾选显示，“精细”模式下不显示;模型实体可见性只在“精细”模式下勾选显示;

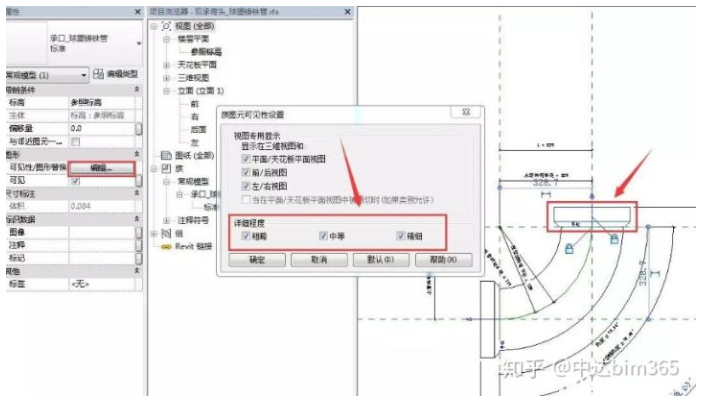

将该管件作为嵌套族载入到弯头族中，此时，管件模型实体和二维表达线将作为一个整体被选中，编辑“可见性/图形替换”必须将所有详细程度模式都勾选，载入到项目中才会正常显示嵌套族的二维表达线型。

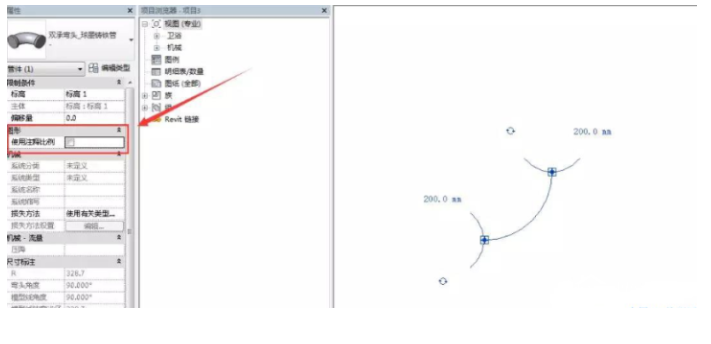

如果应用了上述方法还是不显示二维表达，在项目环境中选中弯头族，取消勾选属性栏的“使用注释比例”选项，即可。
出现这个问题的原因是嵌套族设置的族类别与弯头族的类别不一致，二维表达线的子类别与类别也不同，还有一种修改方法是直接来更改嵌套族类别以及二维表达线的子类别。
