Revit管件族45度斜三通制作流程
1、按照制作等径T型三通的方法创建出T型三通;
对于查找表格文档选用“Wye45Deg-PVC-U-Drainage”(示例)，点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入查找表格文档;公式中的系数可以按照规范做一定的修改;
2、放样绘制套管模型;

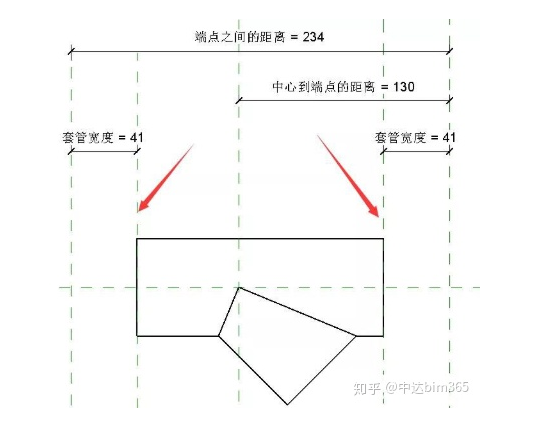

绘制四条竖直方向的参照平面，如下图所示进行标记并添加尺寸注释标签(实例)：端点之间的距离、套管宽度、中心到端点的距离;
选中主管放样模型，点击“编辑放样”进入“绘制路径”编辑状态，将约束路径的尺寸标签删除;重新对齐锁定到套管宽度内部的两个参照面上;

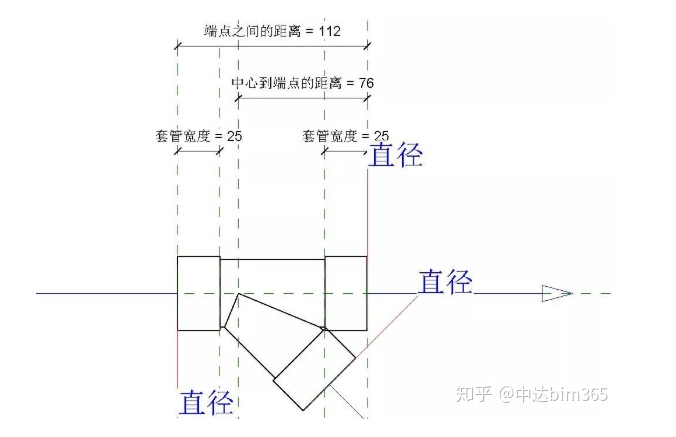

选择“放样”中的“绘制路径”工具，绘制一侧套管放样路径，对齐锁定在套管宽度对应的参照平面上，点击完成;切换到立面视图中圆形编辑轮廓，并将轮廓半径添加尺寸标签，名称为“套管半径”，勾选圆形轮廓中心标记可见，将中心标记对齐锁定在竖直水平参照平面上;

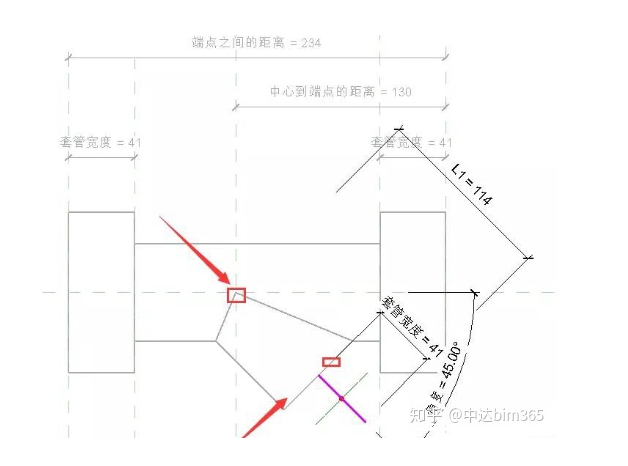

点选支管进入放样编辑状态，将路径端点的尺寸标注名称修改为“套管到中心的距离”，选择“放样”工具，绘制放样路径，将靠近支管的端点对齐锁定在支管末端的平面上，然后将整个路径对齐锁定到中心参照点上，(若找不到中心参照点，可以绘制一条模型线，将模型线一端对齐锁定到水平竖直参照面，并指定角度标签，然后将路径对齐锁定在该模型线上)标注路径两端的距离为“套管宽度”，与水平参照面的角度为“角度”;标注路径末端到中心参照点的距离为“L1”;
3、导入查找表格数据，关联模型参数;
管道外径=size_lookup(查找表格,"NOD",if(公称直径>200mm,公称直径,公称直径+10mm),公称直径);套管宽度=size_lookup(查找表格,"SWid",0.24*公称直径+21.7mm,公称直径);添加实例参数标签“壁厚”=size_lookup(查找表格,"WThk",0.02*公称直径+1.1mm,公称直径);则套管半径=管道外径/2+壁厚;添加实例属性参数“中心到端点距离”=size_lookup(查找表格,"CtEB",1.52*公称直径+30.8mm,公称直径);“端点间距离”=size_lookup(查找表格,"EtER",2.04*公称直径+51.7mm,公称直径);
输入公式：套管到中心距离=if(not(角度=45°),if(中心到端点距离<套管半径/tan(角度/2)+套管宽度,套管半径/tan(角度/2),中心到端点距离-套管宽度),中心到端点距离-套管宽度);L1=套管到中心距离+套管宽度;添加实例参数标签“中心到端点的距离1”=if(角度>90°,套管到中心距离+套管宽度,端点间距离-中心到端点距离);则端点之间的距离=中心到端点的距离+中心到端点的距离1;中心到端点的距离=if(角度>90°,端点间距离-中心到端点距离,套管到中心距离+套管宽度);
4、连接图元，添加连接件;
使用“连接”工具将图元模型进行连接形成整体，点击“创建”选项卡找到“管道连接件”为管件添加连接件就可以在项目中使用了;
