【柏慕联创BIM技术服务，文/胡林】
问题：做族时当族的类型为常规模型或机械设备等，在族类别和参数中不选总是垂直和基于工作平面，则此族载入到项目中后不能在立面进行旋转，软件在设置垂直和不垂直时是不是有点问题，垂直能旋转，不垂直则不能旋转。那么这个垂直到底是什么意思？
一、“总是垂直”选项详解：
当选择族样板文件不是基于面、基于线等三维族样板的时候，在族类别和参数中才会有“总是垂直”这个选项，且在默认情况下都是勾选的。

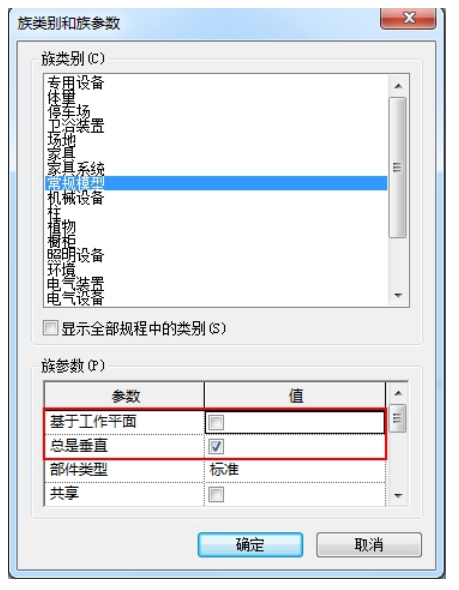

勾选和不勾选的区别。如果你希望某个构件族，比如汽车，随着地形表面倾斜，那么你只需要在族编辑界面的“族类别和族参数”对话框中，将“总是垂直”这一选项勾除就可以了，如图-2所示。

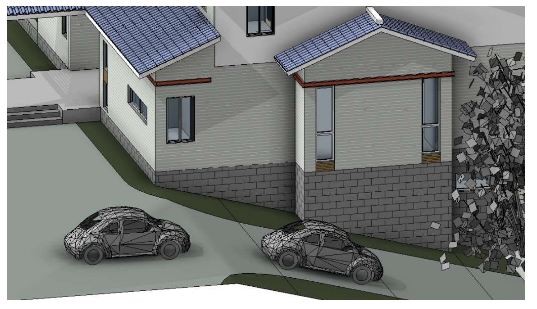

可以看出：当勾选“总是垂直”的时候，创建的族文件总是保持竖直的状态，不感知接触面的坡度。若不勾选“总是垂直”的时候，族文件在被加载到某接触面的时候，会自动根据接触面的坡度调整其角度，保持跟接触面垂直的状态。
当不勾选“总是垂直”时，系统默认该族和接触面保持垂直状态，而不允许其旋转。这是合理的。（旋转后就可能改变其垂直状态）
思考：创建天窗、斜墙上的窗时需要取消勾选“总是垂直”选项。
二、“基于工作平面”选项详解：
“基于工作平面”和“总是垂直”并不是相关联的选项。
当选择族样板文件不是基于面、基于线、基于墙、基于天花板、基于屋顶等三维族样板的时候，在族类别和参数中才会有“基于工作平面”这个选项，且在默认情况下都是不勾选的。

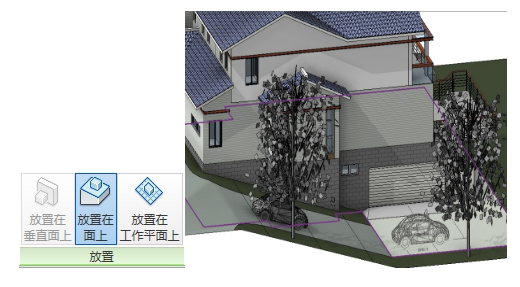

一旦勾选了“基于工作平面”，那么常规的非基于面的族也有了基于面的属性。这些族将无法随意的在项目中放置，必须放到面上（如墙，楼板，天花板等）或选择一个工作平面来进行放置，如图-3所示。
