    问：Revit项目中我们使用轮廓的族的时候，常常是各种轮廓混在一起，楼板边缘、檐沟等等，那么，如何设置轮廓族使其自动分类呢？

    单击“常用”选项卡下的“构建”面板上的“屋顶”，选择下拉菜单中的檐沟。

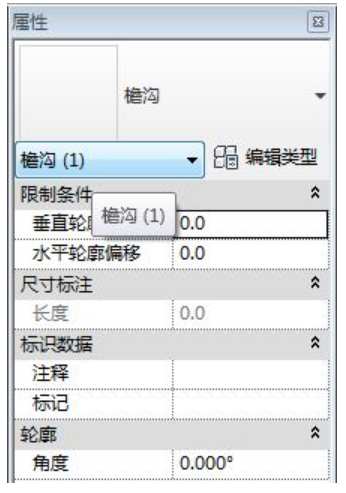

    单击“属性”面板上的“编辑类型”。

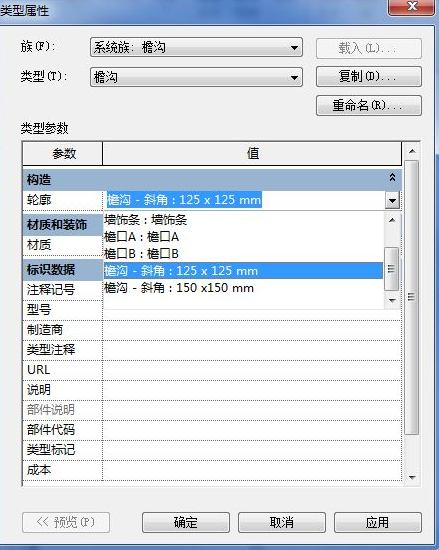

    单击“轮廓”后面的选项。会发现有很多并不属于檐沟的轮廓族在里面。

    在“项目游览器”中找到“族”，单击“轮廓”。

    单击右键，选择“编辑”。

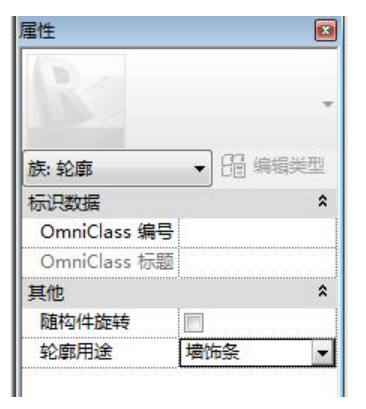

    单击“属性”面板中“轮廓用途”后面的常规。

    选择它所属于的类别。
