Revit技巧 | revit报告参数如何导入明细表?Revit中关于报告参数的使用方法

发布于:2024-10-17 11:00:02

BIM中文网

更多


    文章来源:

    柏慕联创【文/WAY1936】

    报告参数属于实例参数的一种特殊类型,可用于从集合图形条件中提取值,然后在公式中报告此值或用作明细表参数。简单来说,报告参数就是一个实时测量工具,它能提取测量点之间的距离值,然后被运用到公式或明细表。

    下面对报告参数的使用进行讲解,以帮助初学自适应的学者更好的理解和运用报告参数。

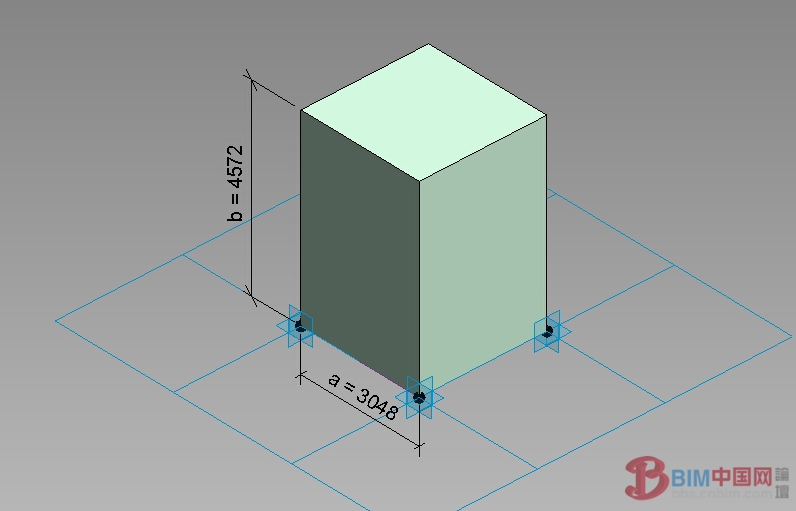

    1、首先,新建一个【基于公制幕墙嵌板填充图案】,用样板中原有的正方形生成实体,标注底部一边的自适应点之间的距离a(报告参数),和生成长方体的高度b(实例参数),如下图所示;

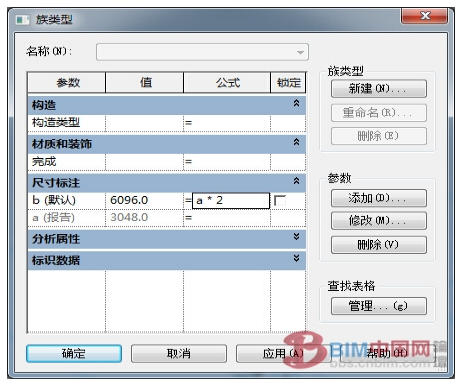

    2、然后打开族类型属性,在输入b=a*2,即长方体的高度等于底边两点距离的两倍。

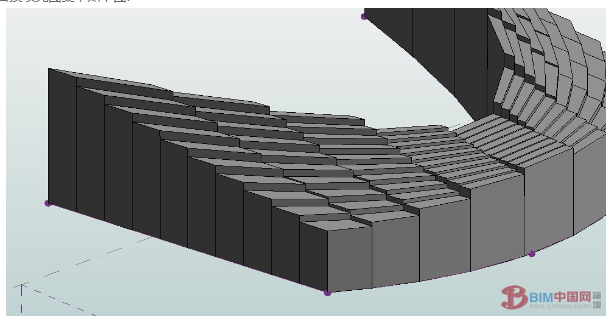

    3、新建概念体量,分隔表面,替换填充图案,如下图:


    由于网格表面分隔的每边大小不等而又有一定渐变,所以生成的长方体的高度也会随之改变,于是就出现了渐变的效果。
