陶立克柱看似很复杂，其实很简单，只需要先绘制好柱身，会用到阵列工具的使用再绘制柱子上部或下部分，最后采用镜像工具就可以。首先我们新建一个族样板选择公制常规模型

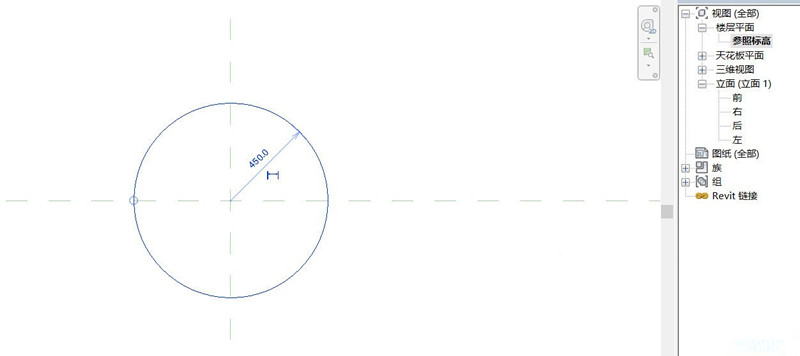

采用拉伸方式在参照平面绘制柱身为450的圆形，并修改他的高度为5000
继续在参照标高用空心拉伸绘制一个半径为40的半圆，并修改高度为5000，采用径向阵列的方式，补齐柱身的其他半圆形的空心拉伸；
这样，我们的柱身就绘制好了

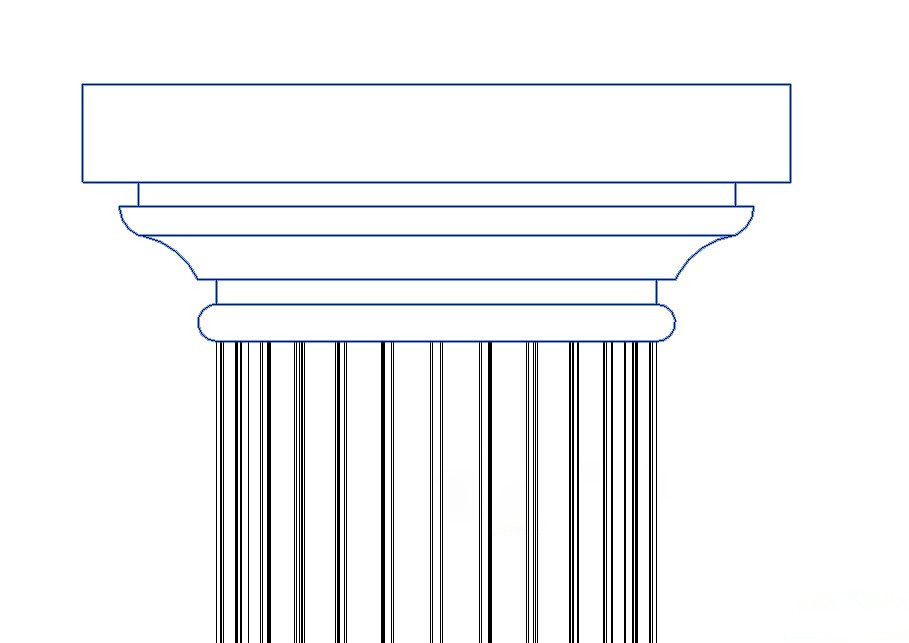

接下来绘制柱子的上部分，使用旋转工具进行创建，在前立面图按照题目要求绘制旋转路径，添加旋转轴后完成就可以绘制好柱子的上部分

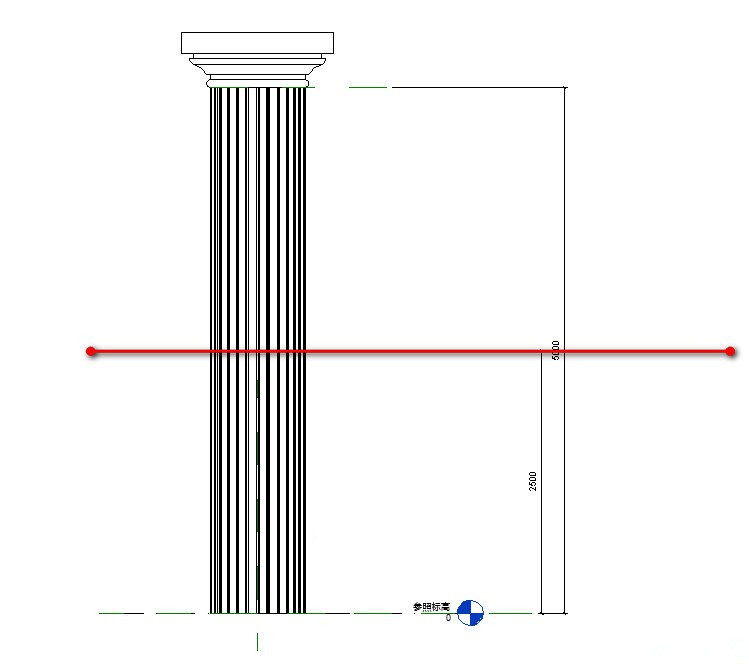

柱子的下部分跟上部分是一样的，这是我们只要通过镜像工具就可以完成，我们可以通过设置参照线找到中线，才可以通过镜像拾取轴进行镜像

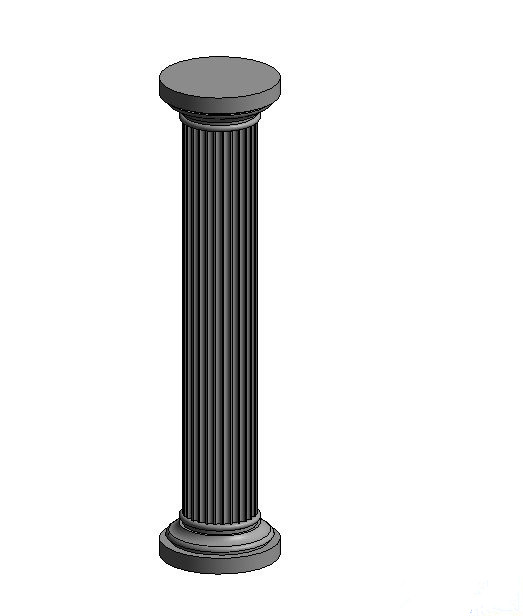

最后利用镜像工具复制好柱子的下半部分，这样陶立克柱就绘制好啦
