在平面图中该如何利用填充图案来区分降板跟楼板？

    如图一所示，中间的楼板为“降板-50”，下面将通过“过滤器”来为其填充表面图案。

    图一

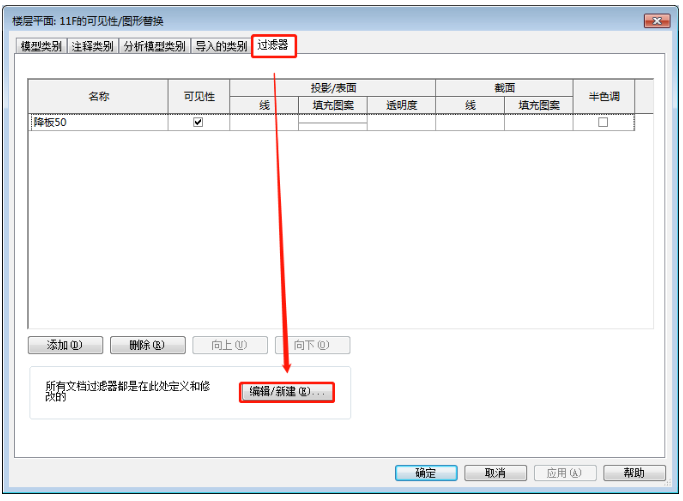

    通过快捷键VV打开“可见性/图形替换”对话框，单击选择“过滤器”一项。并在此项中找到并打开“编辑/新建”命令。如图二所示。

    图二

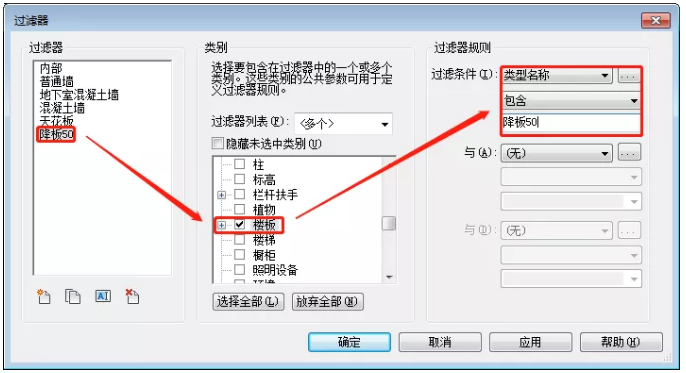

    首先新建一个过滤器，命名为“降板50”，接下来在类别里勾选“楼板”，最后在“过滤规则”里依次选择“类型名称”、“包含”、“降板50”，点击确定。如图三所示。

    图三

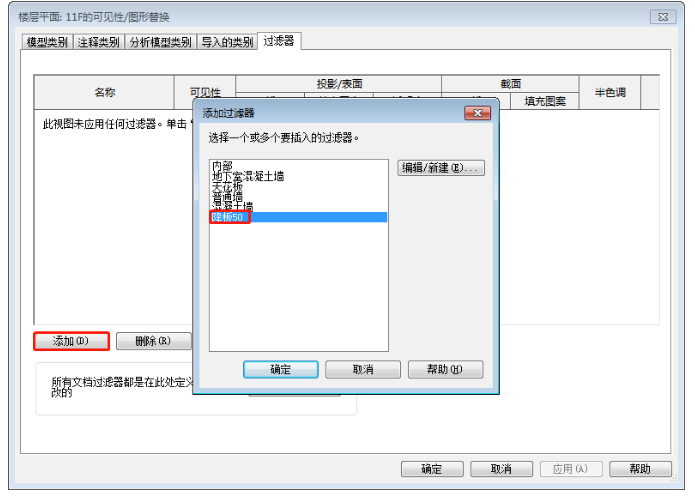

    再在“过滤器”一栏中选择刚刚编辑的“降板50”，如图四所示。

    图四

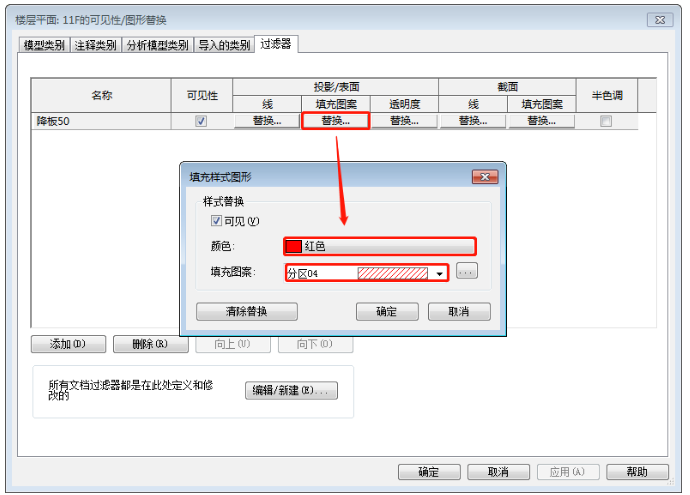

    在新建好的过滤器中，找到“投影/表面”下的“填充图案/替换”并单击。在新的选项框中选择好颜色和填充图案，如图五所示。

    图五

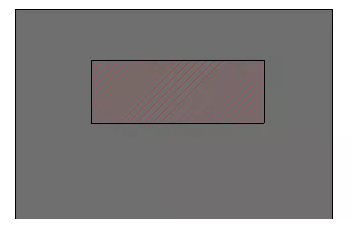

    降板的填充图案设置完毕，如图六所示。

    图六
