在项目中我们可能会遇到需要对族中的两个部分赋予参数，使其不能同时出现，有构件1就没有构件2，举个例子，比如在族中创建两个单独的部分，一个圆形拉伸，一个矩形拉伸，如图1所示。
图1

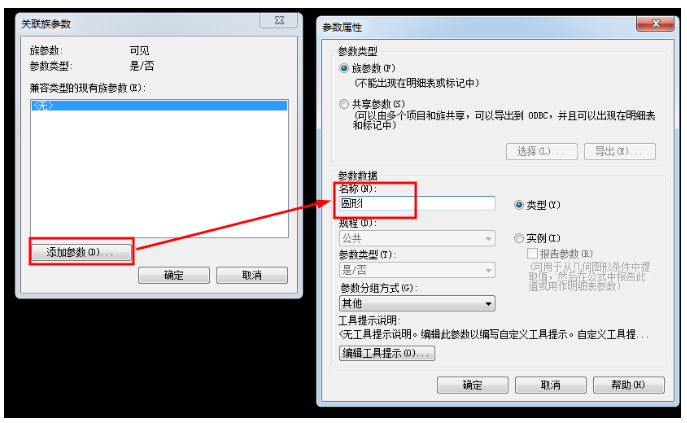

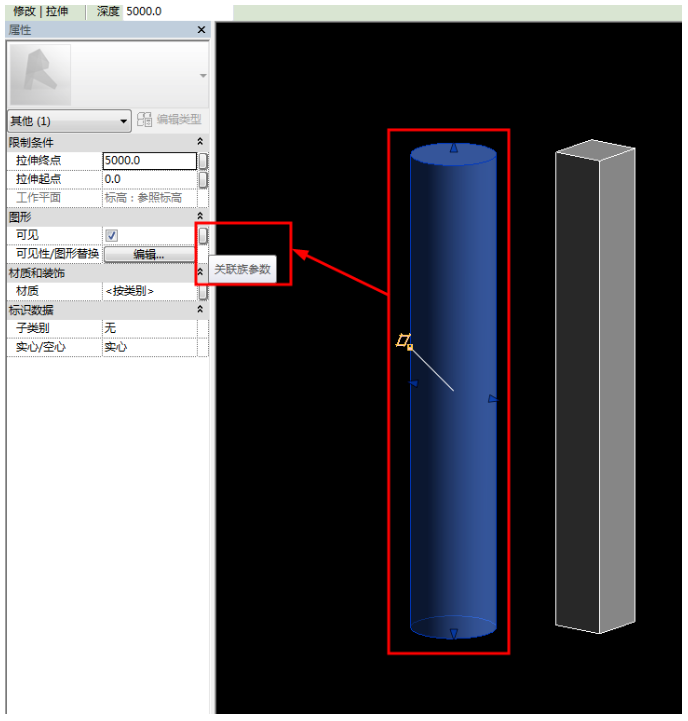

要想控制其在项目中的显隐性，可分别选中某一部分在属性栏对其关联可见性参数设置，分别对两部分进行参数关联，如图2、3所示。
图2
图3

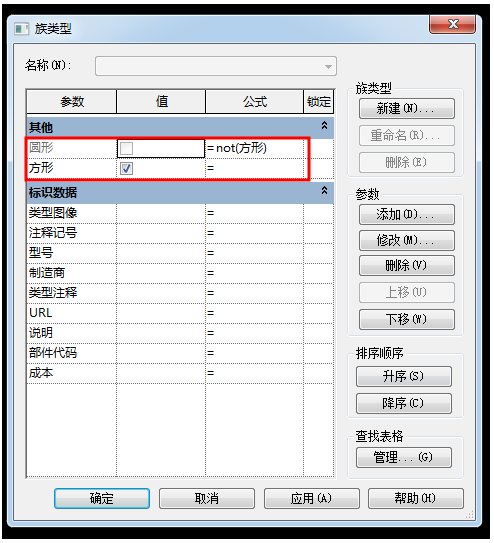

最后可以单独勾选来控制每个部分的可见性，如果想让这两个部分呈互斥状态，可以对其中一个可见性参数添加not函数，这样就能实现通过一次选择来控制两个部分的可见性，如图4所示。
图4
注意：函数中的括号为英文状态下输入！

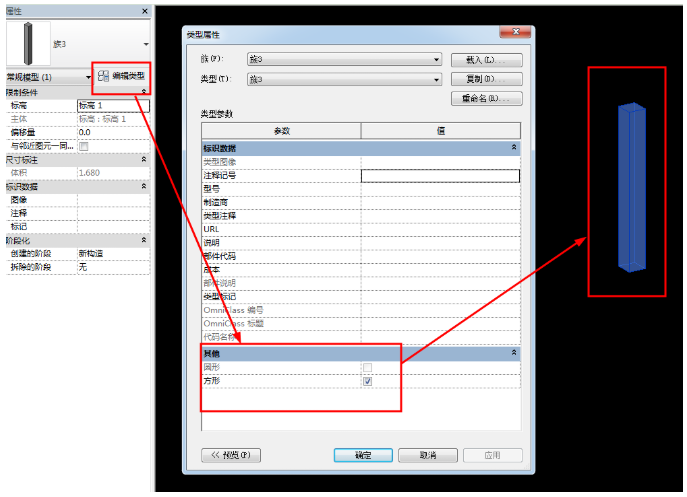

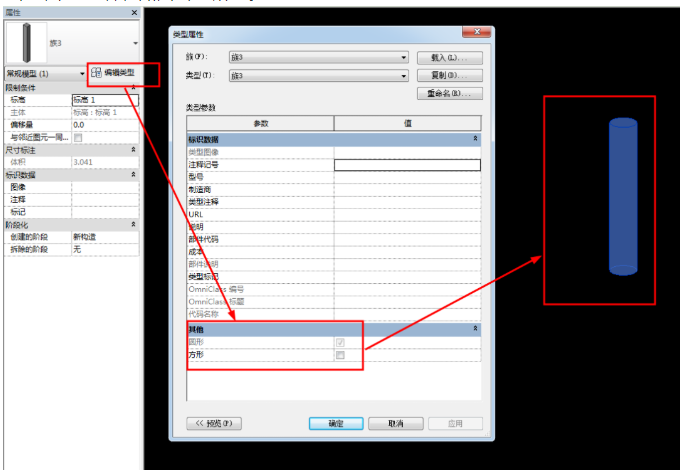

将编辑好的族文件载入到项目中，在其类型属性下方的“其他”可控制单独显示“方形”或是“圆形”构件，如图5、6所示。
图5
图6
