文章来源：广筑BIM咨询
一直关注等级考试的小伙伴想必有所体会，近年来，试题中经常会出现一个简单的桥梁建模题。
为什么说简单呢，因为实际的桥梁要比我们试题中的模型复杂的多。
我们试题中的算是概念桥梁，而在实际项目中不仅要用Revit建准确的桥梁模型，还需要Civil3D和Dynamo做辅助。
不仅截面变化多，还有平曲线，纵曲线，横坡超高等变化。
此文以某立交为例为大家介绍一下基于Revit的复杂钢箱梁建模。
根据设计给的图纸创建钢箱梁模型。

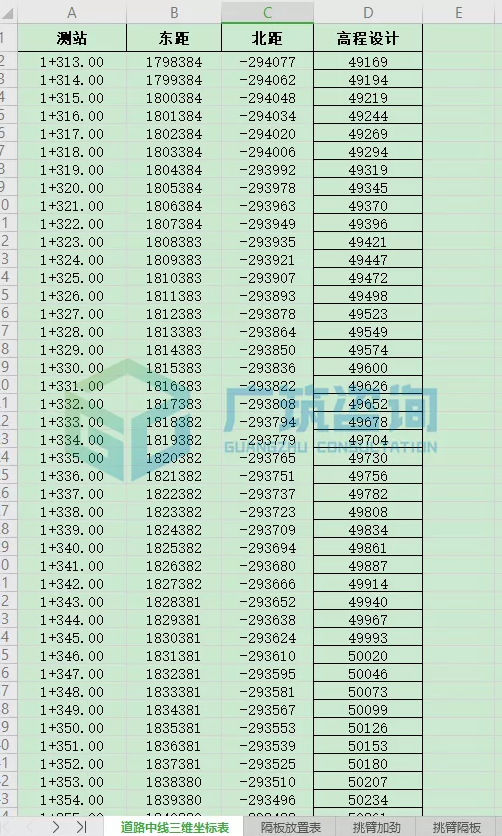

一、首先编制全线标高表，隔板房指标，挑臂加劲板放置表等表。
二、打开Revit2016→新建概念题量→公制体量→打开→管理→Dynamo→打开预先编制好的Dynamo文件。
如需生成顶板，先做好轮廓
三、利用Dynamo进行节点编排后，从Excel表中读取坐标点数据进行三维路线生成。
同时读取箱梁轮廓参数，融合出准确的箱梁模型。
四、将做好的钢箱梁模型添加材质。
此方法建模精确度和效率较高，生成的模型不仅可以提取难以计算的工程量，并且可以指导测量放样，精度在1mm之内，完全符合施工需要。
