Revit技巧 | Revit技巧:Revit中如何进行管道标注

发布于:2024-11-19 20:40:01

BIM中文网

更多

标注工作在机电BIM项目后期占据了很大一部分工作量,今天我们就以管道标注为例,分享一下如何高效地使用标注功能。


1.创建管道标注

创建管道标注常用的有三种方法:创建管道的同时标记、按类别标记和全部标记。

1)创建管道的同时标记

在创建管道的同时,在“修改”页签找到“在放置时进行标记”功能进行标记:





2)按类别标记

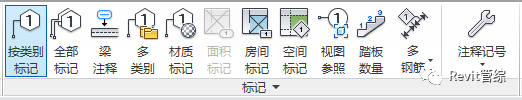

在“注释”>“标记”>找到“按类别标记”功能:

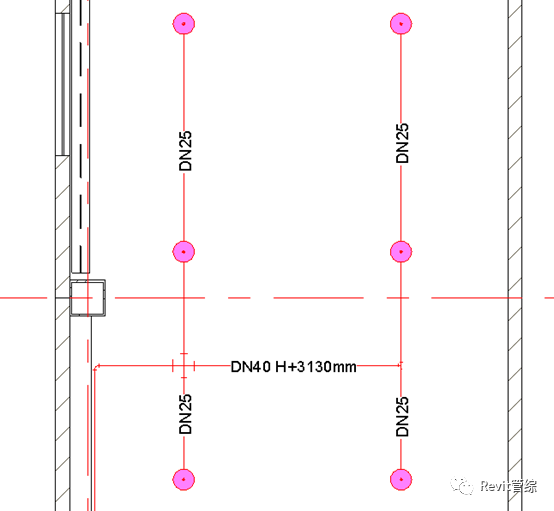

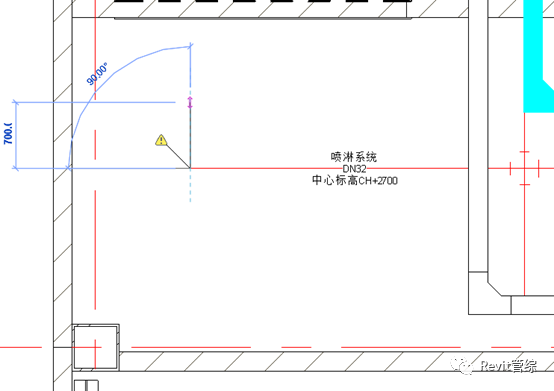

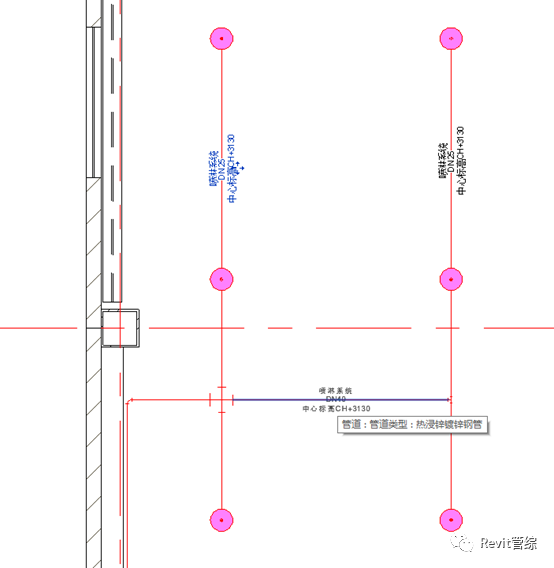

此时就可以在视图中点选管道,然后进行快速的标注:

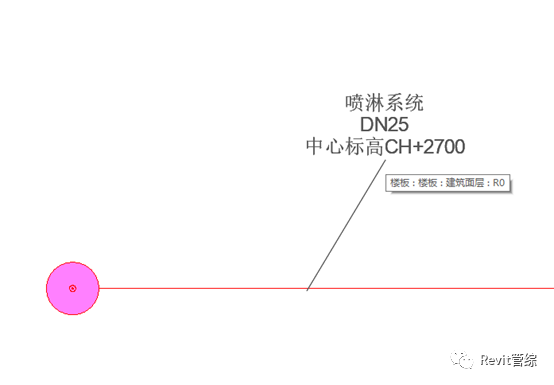

创建时,我们还可以选择是否显示引线,以及引线端点是否可以自由点选:








3)全部标记(不推荐)

在“标记”功能面板下同样可以看到“全部标记”功能:

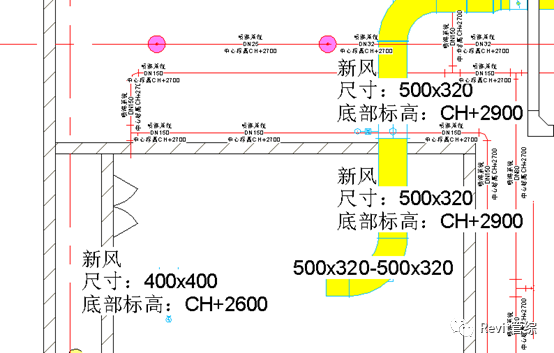

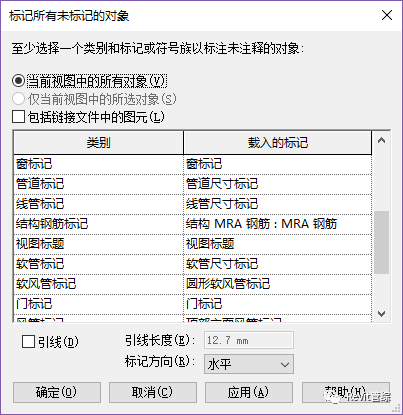

“全部标记”功能不仅可以标记管道,还可将当前视图中的所有图元都进行自动标记:




但最后的标记效果往往非常不理想,删除无用标记的时间可能比手动去标记更长,所以我们不太推荐这种方式。




2.修改标注设置

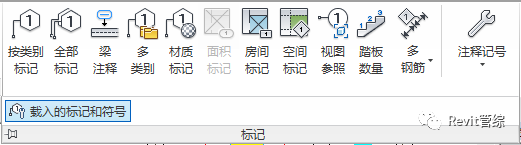

点击“标记”功能面板下的三角箭头,我们可以看到“载入的标记和符号”功能:

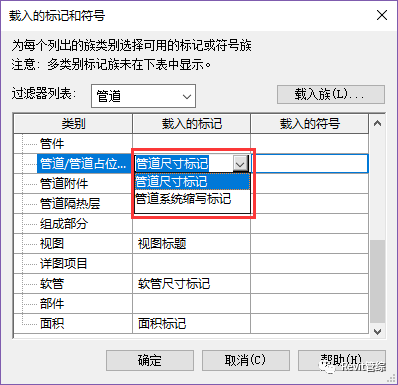

打开面板,找到“管道/管道占位符”,我们就可以下拉设置管道标注的族类型,

如果没有我们需要的族,还可以自行载入族:



3.添加管道标高信息

Revit自带的管道标记往往不能满足需要,这样就需要自己添加一些属性信息。

我们以添加标高为例,看一下如何操作。

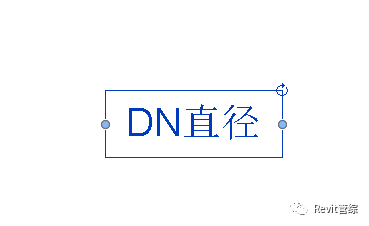

双击标记实例或在项目列表中编辑族文件,一般新建项目中管道标记只有公称直径:




选中标记,然后在属性面板中编辑标签

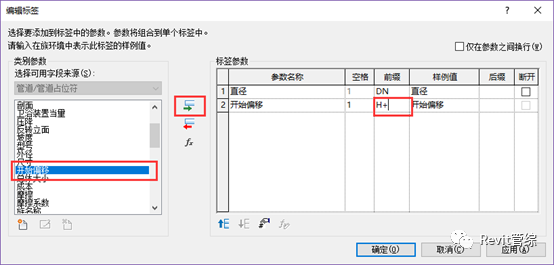

添加“开始偏移”或“端点偏移”作为管中心标高,增加“H+”的前缀:

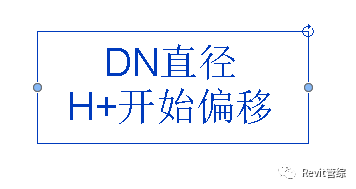

刚添加完新的属性,会发现标注会成两排,并且不对齐:




如果希望进行左对齐,只要在属性面板中设置即可:

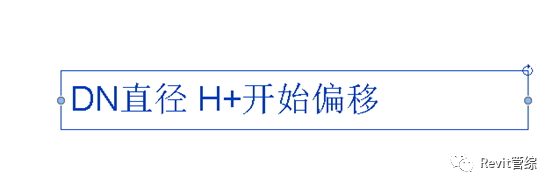

如果需要单排显示,则需要在视图拖拽标记的长度:

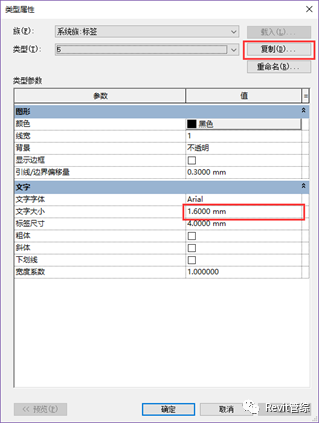

最后我们还需要调整标注的字体大小,选中标签后后点击“类型属性”,然后直接设置文字大小即可:




不过我们不推荐复制出新的类型然后再做修改,这样更便于以后我们可以用到多个字体大小的标注:




当然我们还可以添加,如系统编号等等的其他参数,方法类似:
