文章来源：广筑BIM咨询

    机电专业中管线错综复杂，如何快速在Revit中设置各系统颜色呢？

    以下总结了两种方法：

    第一种：管道系统设置

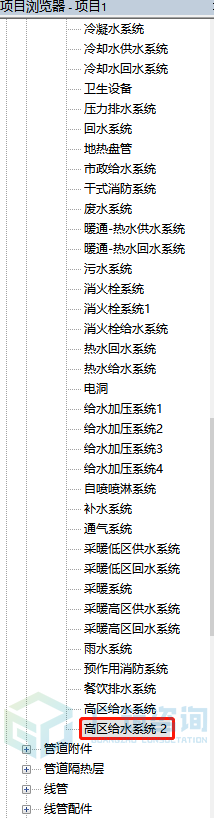

    1、打开项目浏览器的管道系统，新建一个要用的系统名称(可以直接复制现有的系统，然后重命名为该系统）。

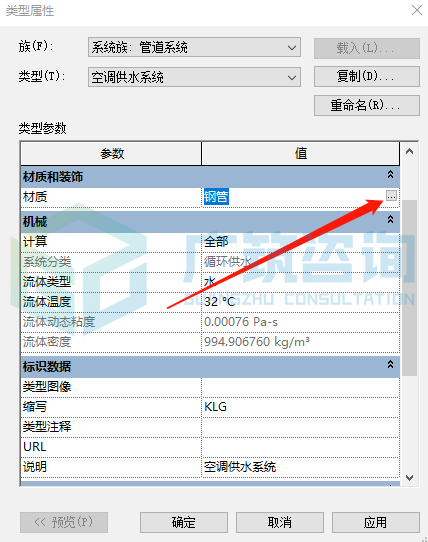

    2、右键选择“类型属性”或双击该新建系统，点击材质里“...”按钮。

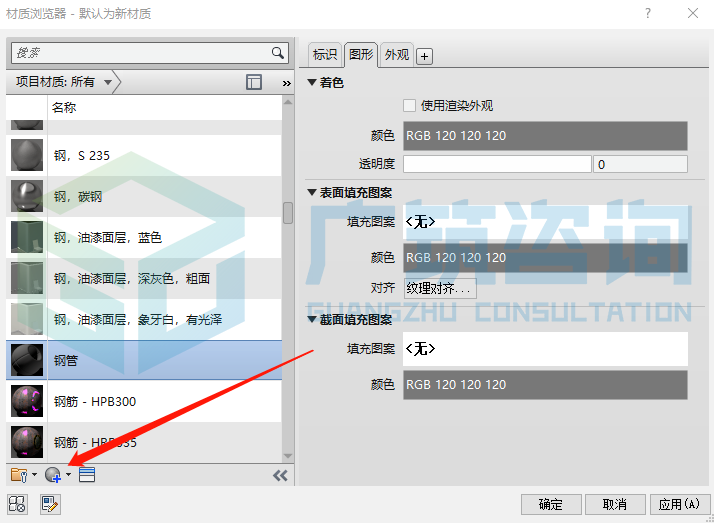

    3、新建一个材质，和需要设定的系统材质相匹配。

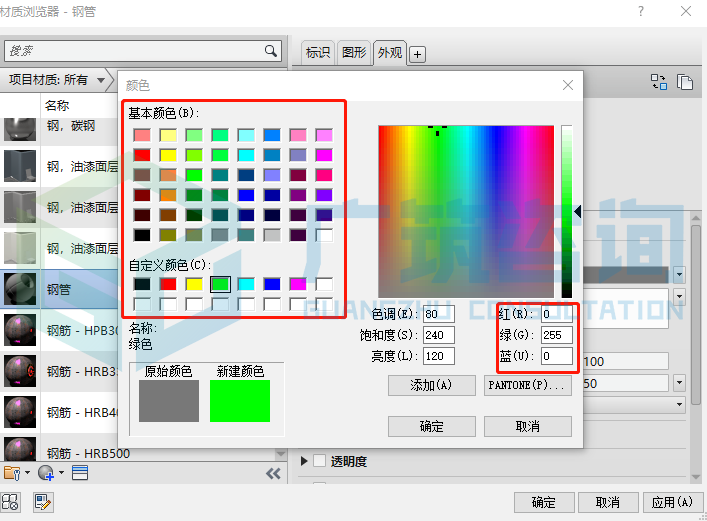

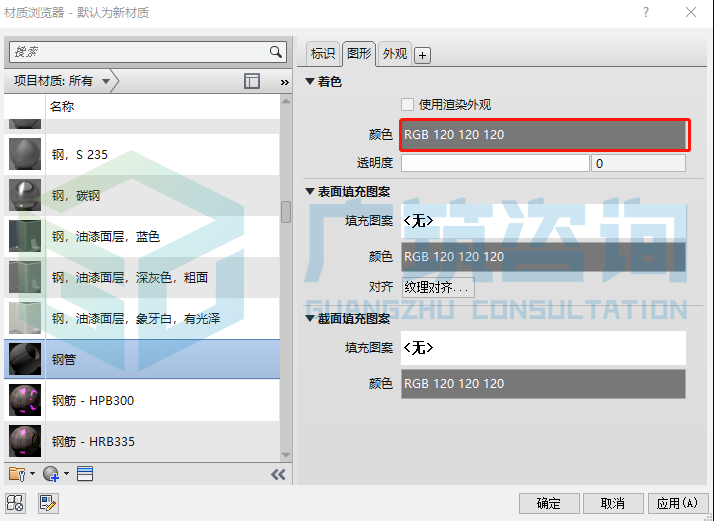

    4、点击颜色设定，在弹出窗口中进行修改和设定。图形和外观设置完之后点击“应用”和“保存”。

    5、在属性中选择新建的系统就可以了，绘制效果如下：

    第二种：过滤器设置

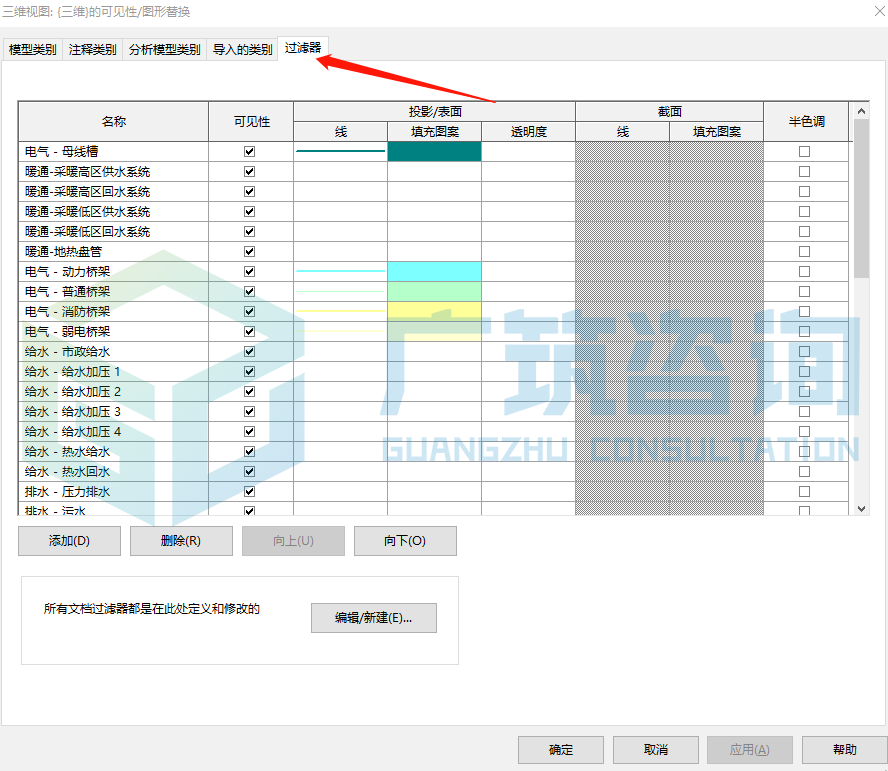

    1、首先快捷键“VV”打开当前视图的可见性，点击“过滤器”。

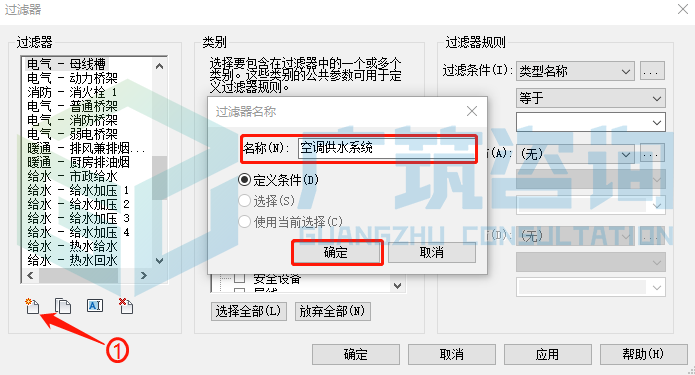

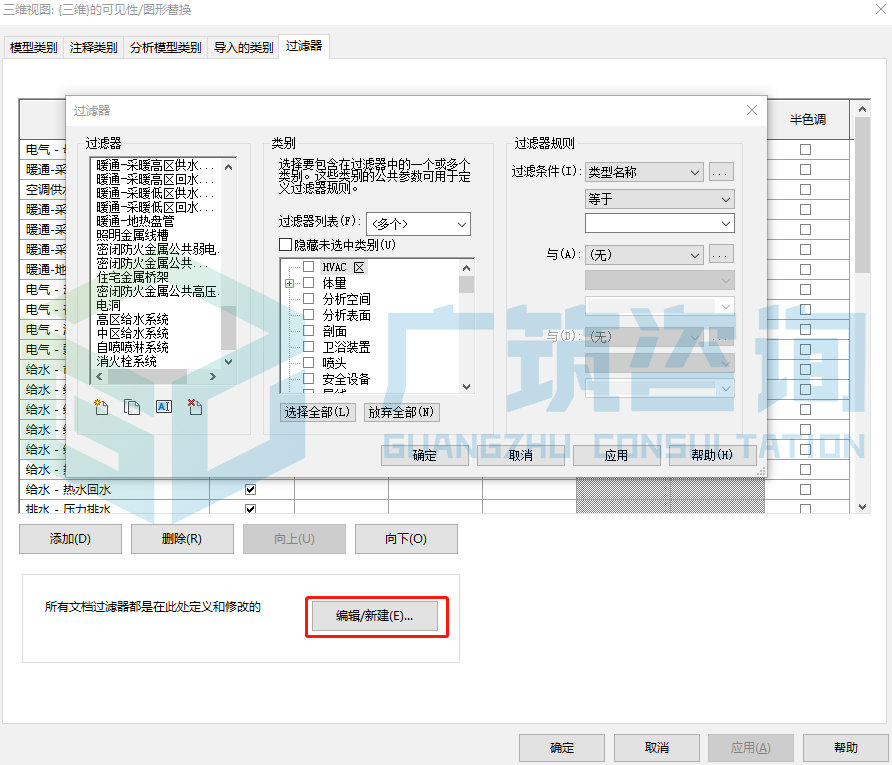

    2、如果名称栏里没有要设置的系统需要“编辑/新建”，在弹出窗口中左下角的按钮为“新建”，修改为命名名称。

    3、选中设定的系统名称，在类别框里找到管件、管道、管道附件、管道隔热层勾选；过滤条件选为“系统名称”，“等于”输入命名的系统名字，点击“应用”确定。

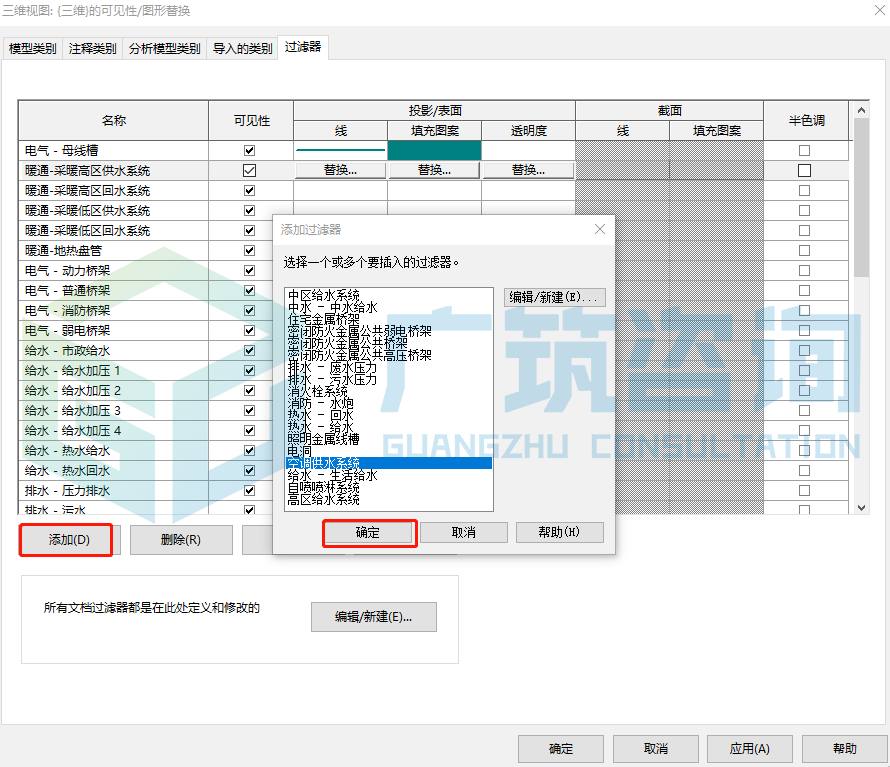

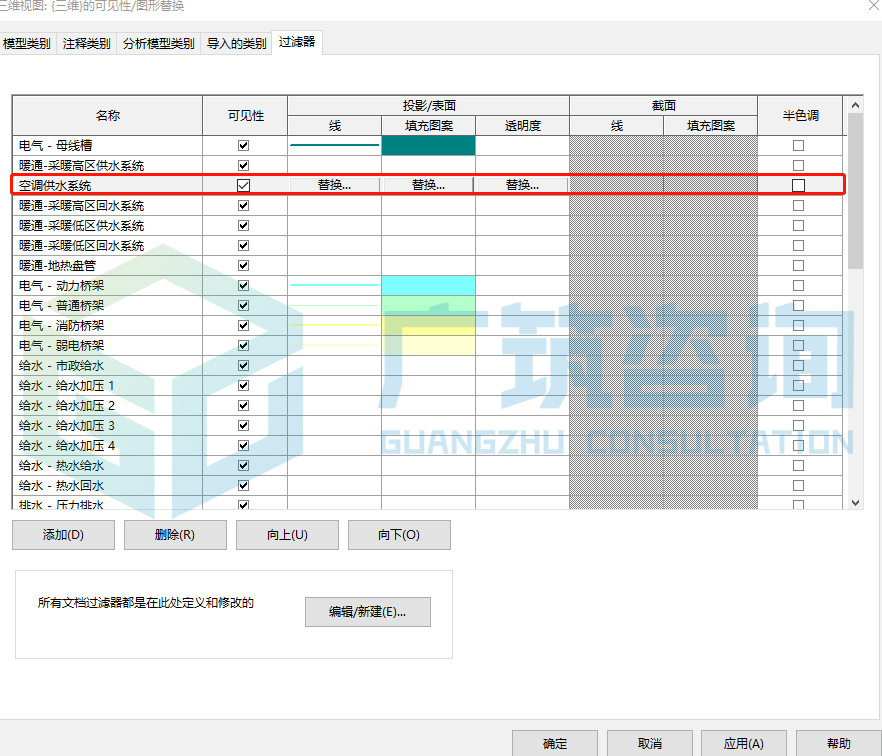

    4、在可见性页面里点击“添加”-选择该系统，添加之后在过滤器里就显示了。

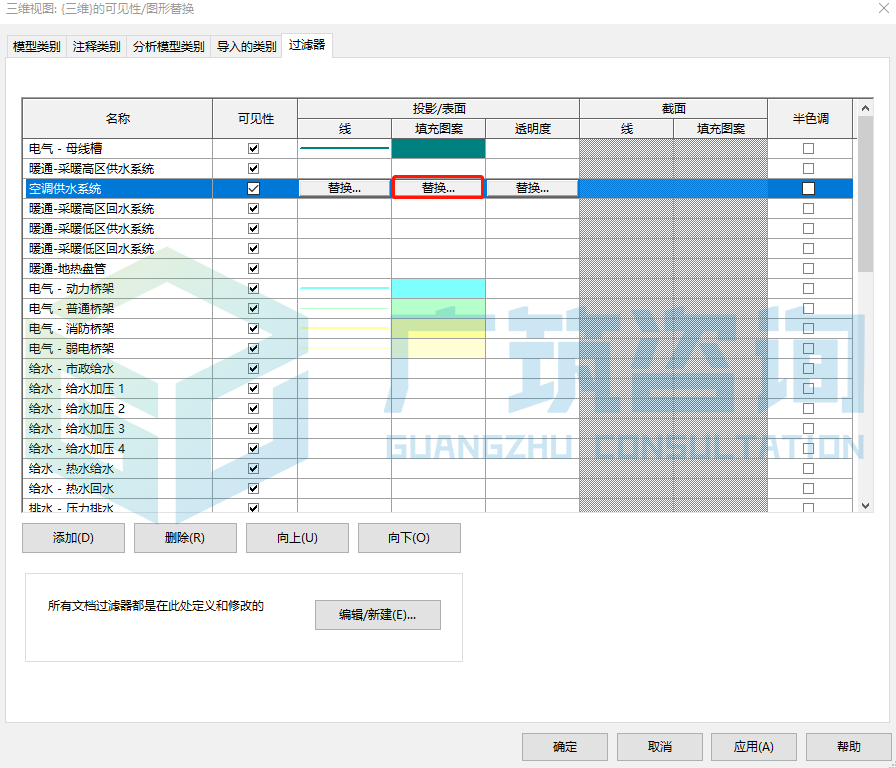

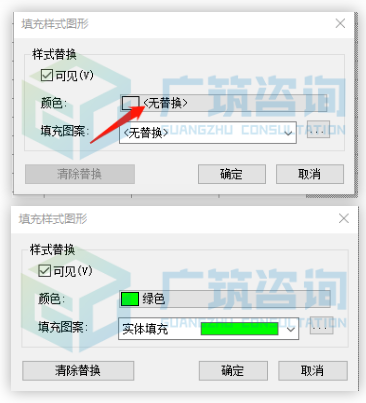

    5.点击“替换”，在弹出窗口中修改颜色，把填充图案改为“实体填充”，操作完成。
