文章来源：Revit自行车
前提条件

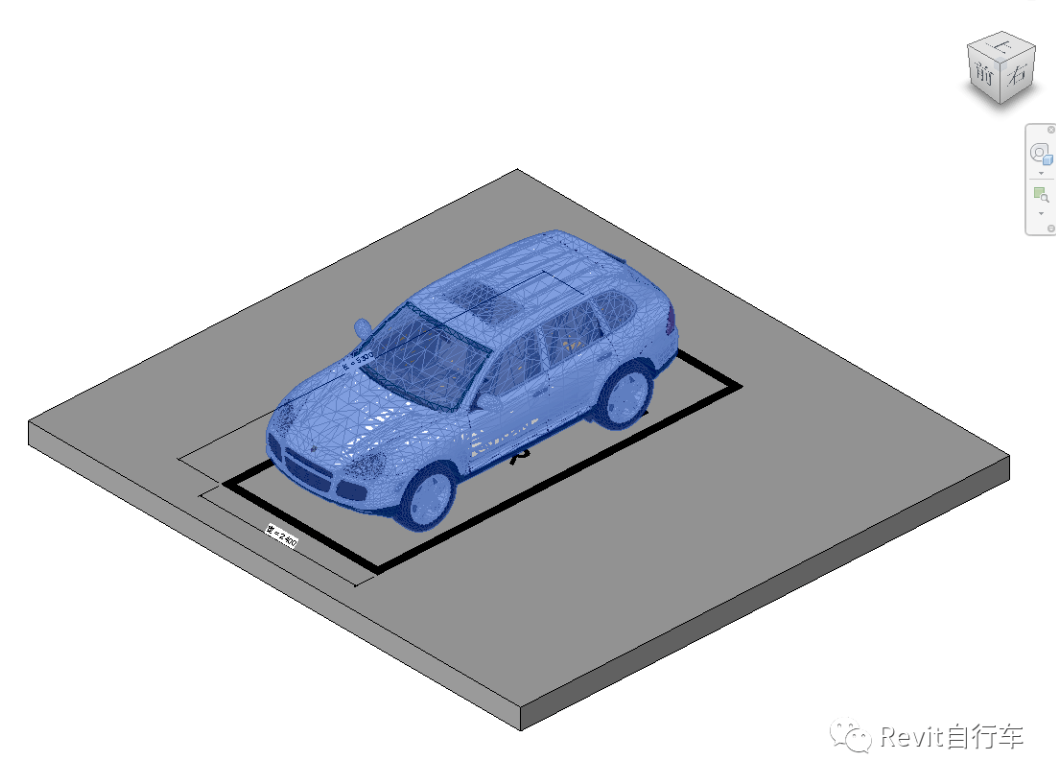

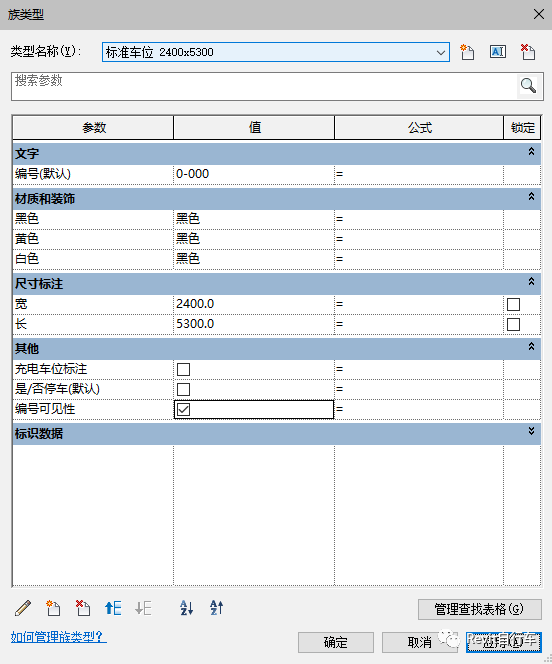

1.停车位的族处理，以下根据项目情况设置，为了满足本次车位编号要求，至少保证停车位能够体现编号（采用模型文字、实例参数），放置车辆则是为了考虑停放车辆与门的碰撞关系。以上均可考虑添加可见性开关。

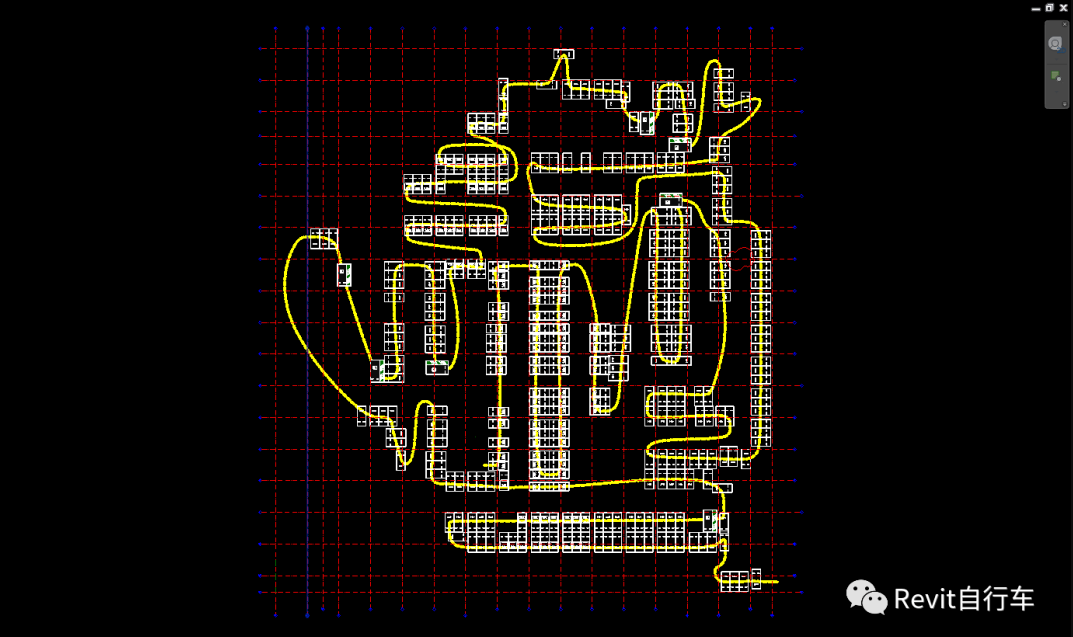

2.利用【模型线】将停车位串联起来，也可分段，根据项目情况而定。

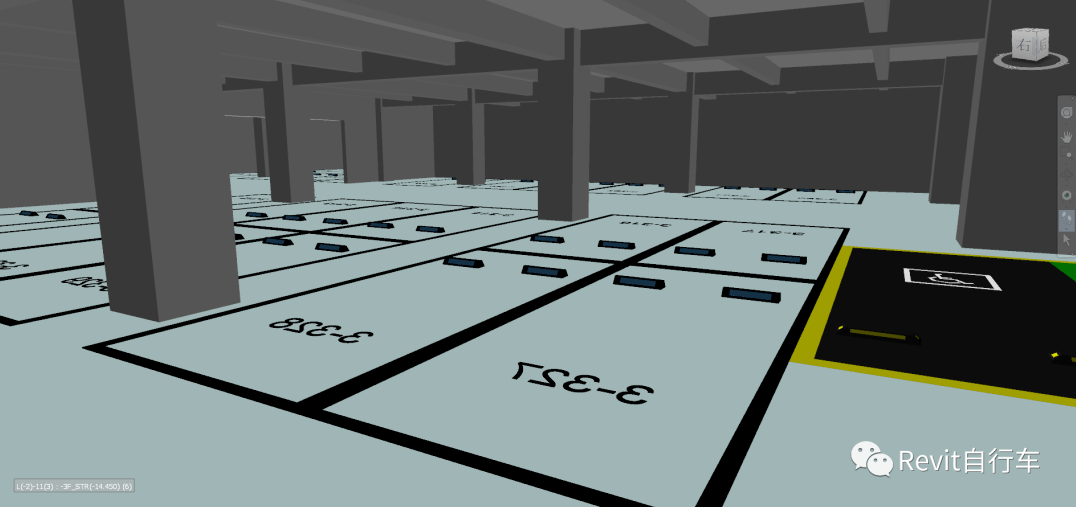

通过dynamo，拾取模型线，从起始编号端点击，运行程序即可编号。
注意事项

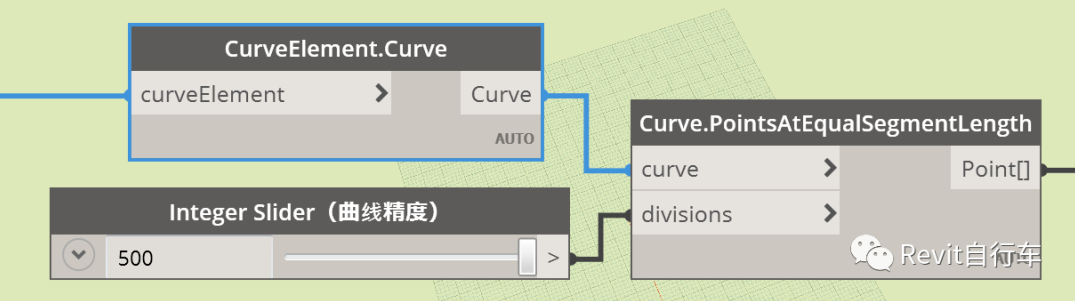

1.“divisions”前置小滑块决定了精度，点位精度过小会跳过车位编号导致遗漏，反之相对复杂增加计算压力，建议根据实际情况数值越大越好。
2.注意模型中放置停车位不能使用镜像复制，会导致字体镜像，可以添加翻转控件。但是建议在建模初期避免镜像。
3.返回的参数属性“编号”，必须保证同类型（停车场这一类目下所有族）共同拥有，否则会报错。解决方案：
1）忽略不影响；
2）删除多余族；
3）添加“编号”参数。

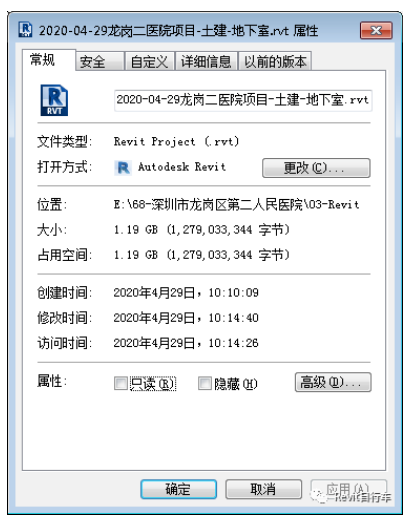

4.编号为模型文字，数量会导致模型的文件大小成倍增加。本次项目为4万平地下室，停车位一共904个，完成编号后模型文件大小由原本的130M增加至1.2G。
以下为失败的解决方案
思路：将模型文字分解为“楼层-编号百位+编号十位+编号个位”的组合形式，如此仅会有包括短横杠在内的14个不同的模型文字。

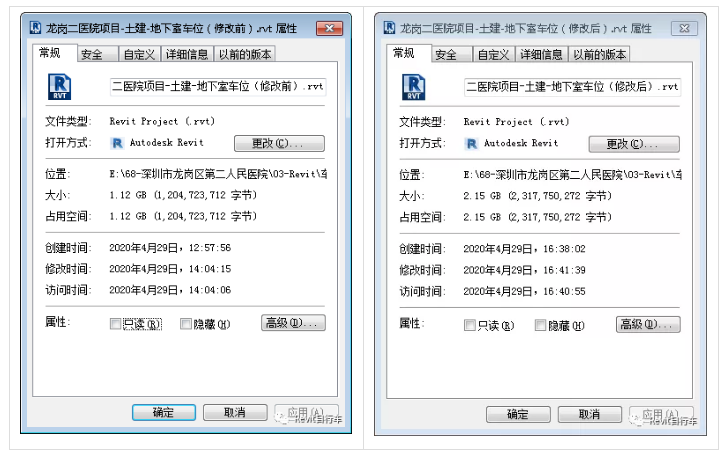

结果：完成地下室三层共计904个车位，拆分编号前为1.2G，拆分后为2.15G（不减反增）。疑似占用是按模型文字数量而定。
但是，还有一种方法。
把有编号的停车位单独作为一个可链接的模型文件，在后期漫游渲染的时候使用即可，与主模型就没有影响了。

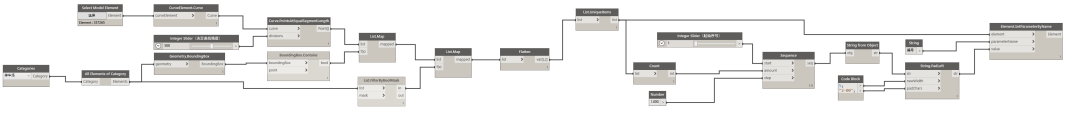

最后就是dynamo电池图
