    Revit中如何在模型中实现开门效果

    想要在Revit模型中实现开门的效果，实际上是通过进入【门的编辑模式】并且利用【旋转门板】来实现的，再对墙进行【编辑轮廓】，从而在模型中实现开门的效果。

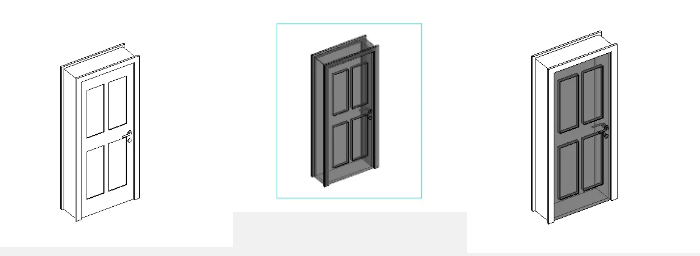

    01、首先进入三维视图，在模型中选中要编辑的门，双击进入门的编辑页面，如图所示。

    1.调整合适的视角2.用鼠标左键框选门（全选），按住shift键，点击去掉门的框架结构，只留门板。

    转到三维视图的上视图，点击旋转。鼠标左键单击旋转中心摁住不放，移到门轴处，旋转。效果如图所示，然后把编辑好的门加载到项目中。

    01，单击选中门所在的墙，选择编辑轮廓

    02，进入墙的编辑页面以后，点击拾取线，把门框线拾取出来

    03，点击拆分图元，把多余的墙线拆分出来，并删掉

    最终的效果

    这样就可以在Revit里“开门”啦！

    你学会了吗？
