来源丨益埃毕教育

    在绘制管道时，新手都会遇到在平面图（图1）中管件灰显的情况，但是三维里（图2）却能够完整的显示和选中管件的问题，下面就来说说怎么解决这个问题。

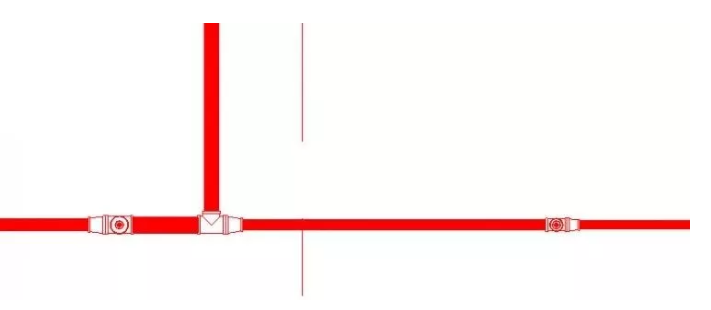

    平面显示：见图1

    图1

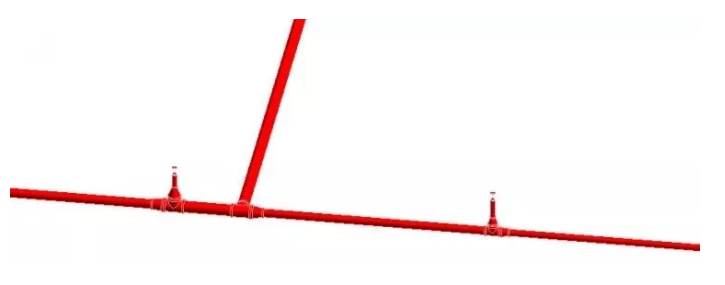

    三维显示：见图2

    图2

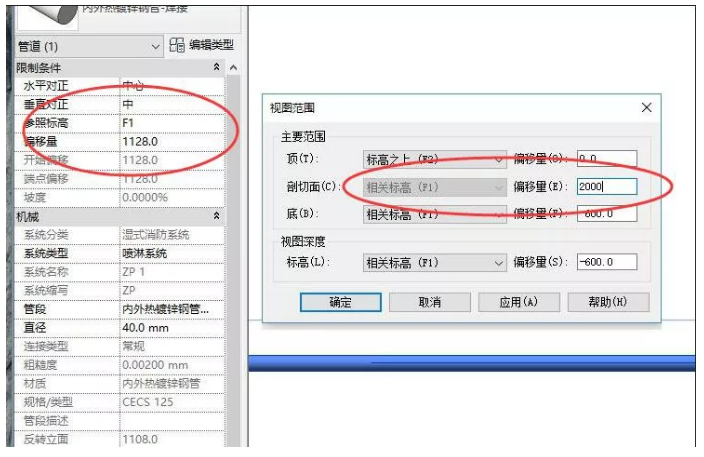

    其实这也是跟我们的视图范围有关的，我们需要调整视图范围里的剖切面偏移量，偏移量设置要大于或者等于管道的偏移量（图3），就ok了（图4）。

    图3

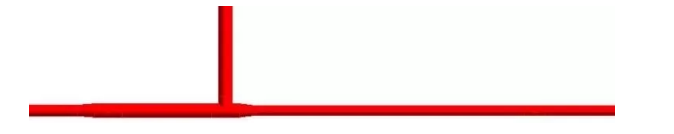

    图4

    -END-
