Revit技巧 | revit过滤器怎么添加新参数？关于Revit中新建过滤器参数方法

发布于：2024-09-30 10:39:34

首页/技术分享/Revit

BIM中文网

来源丨益埃毕教育

在Revit中经常会过滤器，有时候添加过滤器发现里面并没有需要的过滤参数，下面就以梁为例，介绍一下怎么添加过滤器可用的参数。

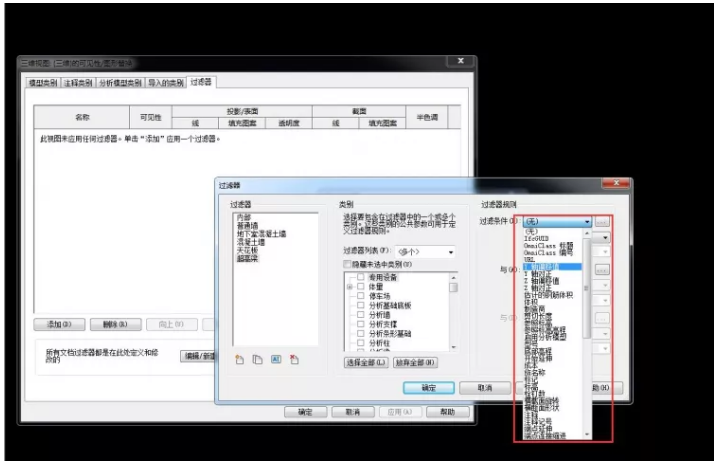

1、新建一个项目在里面放一根梁，打开“可见性/图形替换”，切换到过滤器窗口，点击添加，并命名为梁的过滤器，需将梁高超过800的梁都过滤掉，但打开过滤条件的时候发现，梁高h并不在过滤条件当中，这时就需要自己添加参数了，如图所示。

2、点击编辑梁族，点击族类型添加一个新参数h1（注意这参数要是共享参数），点击“确定”完成，如图所示。

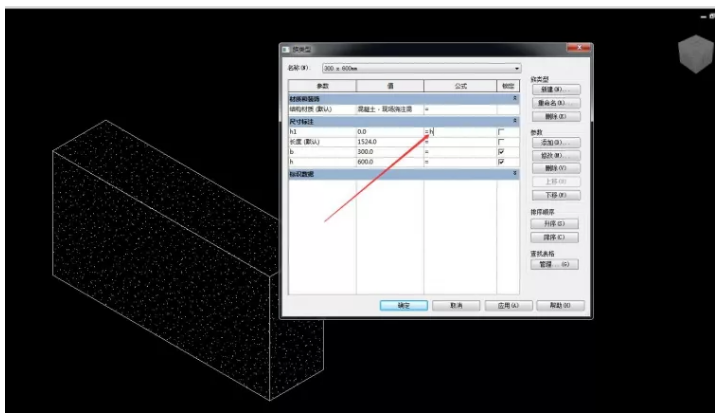

3、将h1参数用公式，并等于h，如图所示。

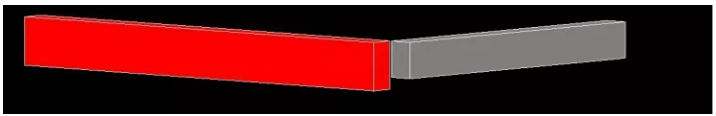

4.将修改好的族重新载入到项目中，再打开过滤器，选择过来条件时发现已经多了参数h1。设置需要的过滤条件，然后用不同的颜色加以区分，这就可以了。就添加了一个梁高的过滤器，当梁超过800mm时他就会有不同颜色显示了，如图所示。

意义：过滤器在建模过程中，会使用比较频繁，尤其是在机电建模过程中，通过添加过滤器，控制不同构件的显隐。在之前也是讲过共享参数添加，那么本文针对在使用过滤器的过程中，构件不含有需要的过滤参数时，通过配合共享参数，可以为构件添加新的参数，来达到创建过滤器的目的。
