Revit技巧 | revit栏杆扶手设置教程:关于Revit栏杆扶手截断样式位置的设置

发布于:2024-10-03 15:10:04

BIM中文网

更多

    来源丨益埃毕教育

    在建模过程中,栏杆扶手可以说是一个比较复杂的点,那么下面来详细讲解一下栏杆扶手所涉及到的知识点。

    1、栏杆扶手主样式:如图n个间距加n个栏杆为一个主样式。

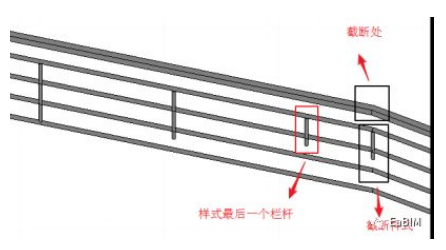

    2、截断样式位置:在绘制路径时,分为多段绘制,线段端点处即为截断位置。


    3、选择“截断样式位置”,即线段末端处,生成截断样式,截断样式默认为样式中最后一个支柱样式,样式长度等于一个样式中栏杆间距之和,如下图的样式,样式长度=1000+1000+1000=3000。



    4、生成截断样式有一个条件是,下一段栏杆足够生成>1个样式,才能在末端生成截断样式。

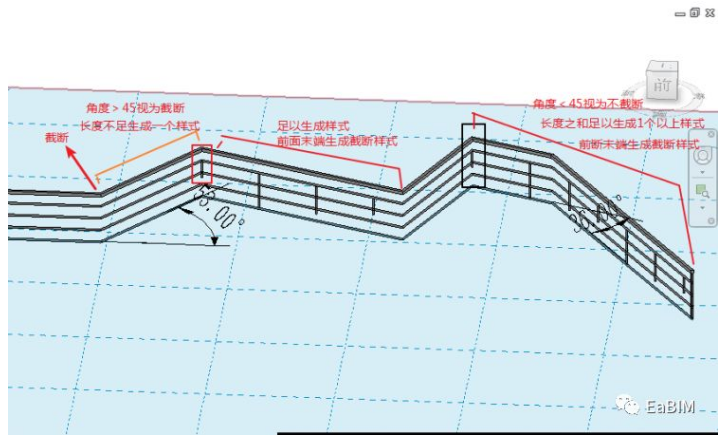

    5、截断样式位置:角度大于


    例如:角度大于45°,连续线段被视为截断,截断后的长度决定了能否生成一个以上的样式;当角度小于45°,被视为不截断,即两条线段的长度之和能否生成一个以上的样式。

    生成截断样式有一个条件是,下一段栏杆足够生成>1个样式,才能才末端生成截断样式。

    既有样式,又有截断样式的条件:

    (1)视为截断的栏杆长度足够生成一个以上+后续栏杆(截断或不截断)长度足够生成一个以上的样式;

    (2)视为不截断的栏杆长度之和足够生成一个以上样式+后续栏杆(截断或不截断)长度足够生成一个以上的样式。


    -END-
