    在管线综合中，风管往往体型比较庞大，在竖向风管和横向支管连接的地方经常因为空间的局限性，不采用风管管件连接，直接插接，但是在管线综合的时候插接虽然很简单可以达到效果，但是在后续管线调整中，往往会因为风管的移动，导致风管的立管和横管错位或者脱离，这时候合理的利用锁定功能，能很大程度上解决这个问题。

    1、使用对齐命令，将横管顶和立管顶对齐，如图所示。

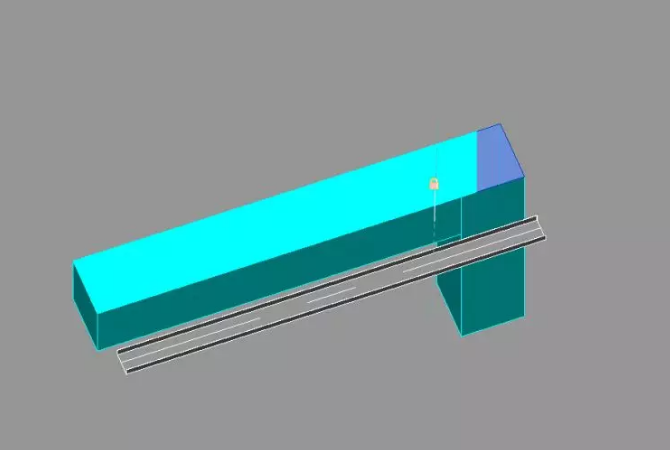

    2、对齐之后会在一根虚线上有一小锁，可以将两个风管的两个顶部进行锁定，使小锁的状态从解锁状态变为锁定状态，如图所示。

    3、后续管线综合的时候调整该风管的高度的时候，立管高度就会跟随变化，不用害怕产生错位现象，如图所示。

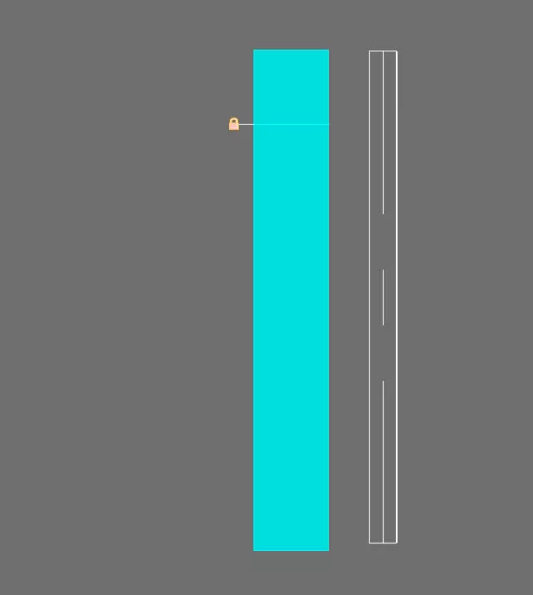

    锁定后

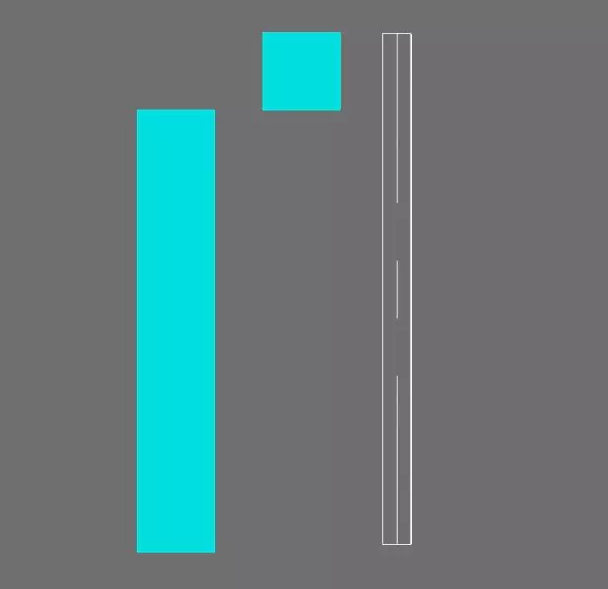

    未锁定

    4、同样的方式将其中一侧边锁定，就可以横向移动风管，不用担心错位，如图所示。

    锁定后

    未锁定

    意义：上述文章以管线综合为例讲解了锁定工具的妙用，在实际建模过程中合理运用锁定和解锁工具可以保证模型准确性，以防出现错误。
