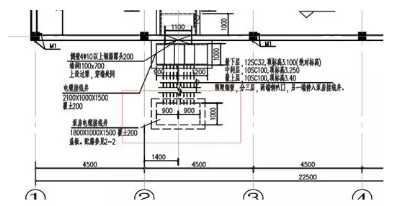

问题背景如图：
在电子版施工图中，根据图中所给尺寸标注，无法得知泵房电缆接线井与建筑轴线距离。下面通过Revit对此电子版施工图进行尺寸测量（忽略图中折断线）。

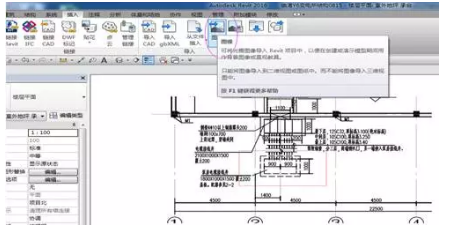

1.导入图像文件，在Revit插入选项栏中，点击“图像”将图片文件导入至Revit中。如图：

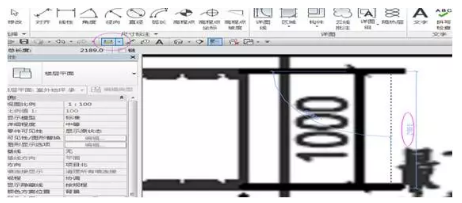

2.在注释栏中，点击“测量两个参照之间的距离”按钮对图中实际标注为1000mm的尺寸进行测量。测得距离为2189mm，如图：

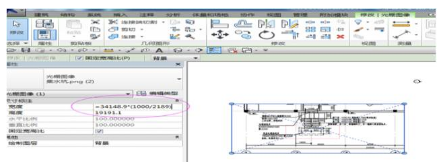

3.调整图像比例，点击选中图片文件，在“属性”面板中，勾选“固定宽高比”按钮，然后将图像宽度乘以缩放比例【施工图实际尺寸大小（1000）/第二步中测量距离（2189）】。如图：

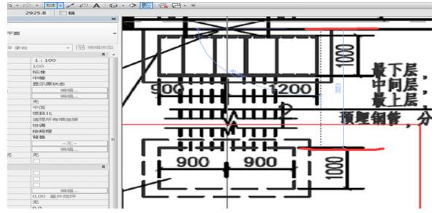

4.在调整后的“图像文件”中测量接线井与建筑轴线距离。在注释栏中，点击“测量两个参照之间的距离”对电缆接线井与建筑轴线距离进行测量所得尺寸即为项目实际尺寸。如图：
