文章来源：BIM国际庭院
本期将介绍用Revit创建纪念碑。在使用Revit建模时，运用复制命令大家并不陌生，本期在创建族的过程中运用了两个复制小技巧提升建模速度，快和小编一起去看一看吧!

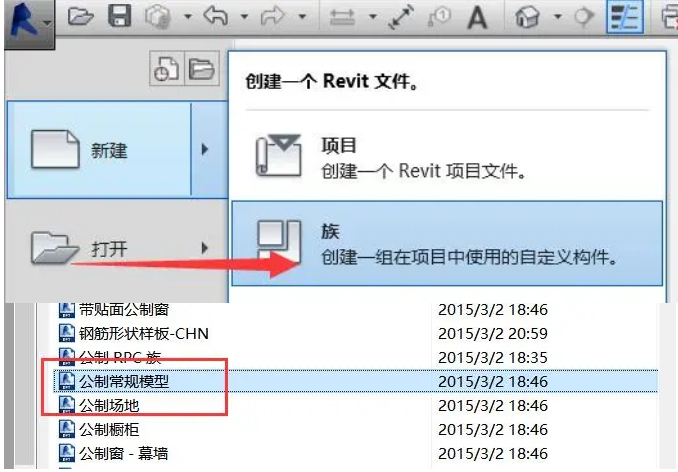

1、新建族—选择公制常规模型

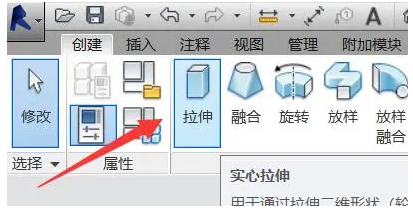

2、创建基础底部。使用创建面板下的拉伸命令，绘制底部2000*2000的正方形。完成后移动至中点，并设置拉伸终点为1800。（数值仅供参考，可依实际情况而定，下同）

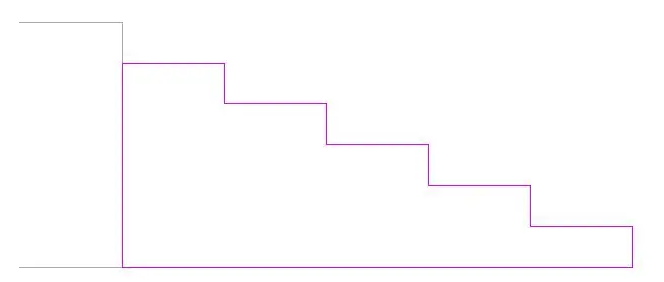

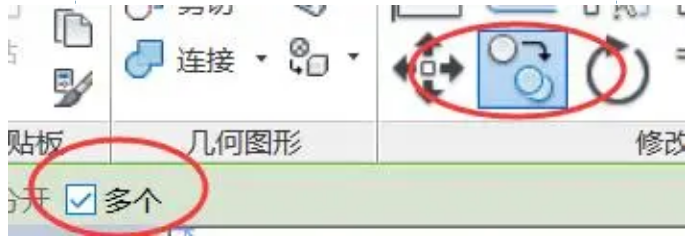

3、绘制楼梯。切换至任意立面，使用拉伸命令，用直线绘制楼梯。技巧是：选用复制命令，点击多个，可快速复制台阶的阶数，之后设置拉伸终点数值，点击确定。

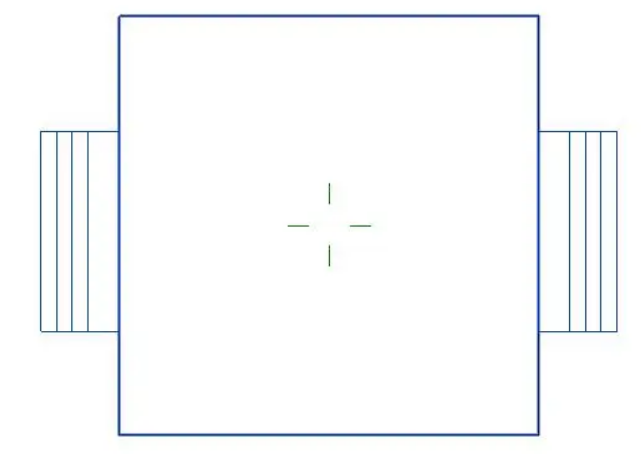

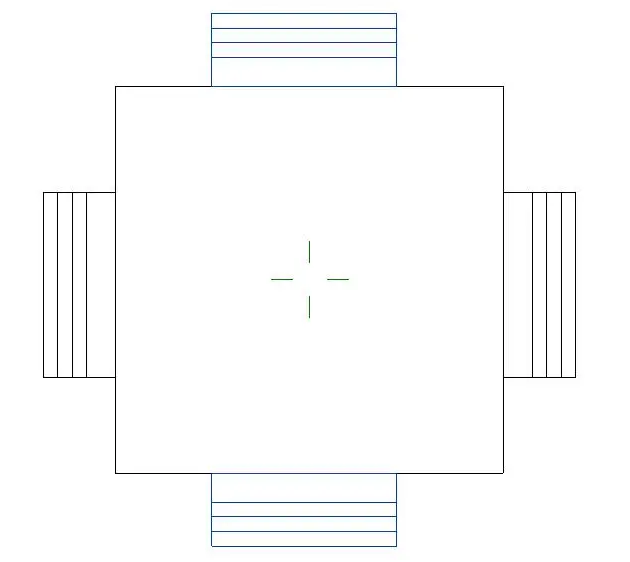

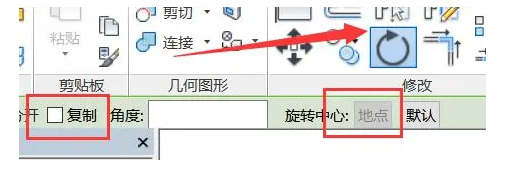

4、绘制围绕底部周围的楼梯。选中右侧楼梯，使用快捷命令MM（镜像命令）镜像出左侧楼梯。使用旋转命令，复制出上下侧楼梯，技巧是：使用旋转命令点击地点—复制，复制出剩余的楼梯。

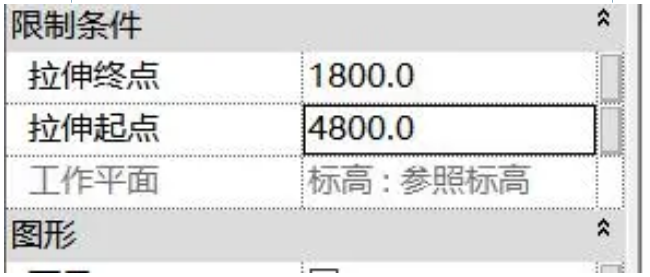

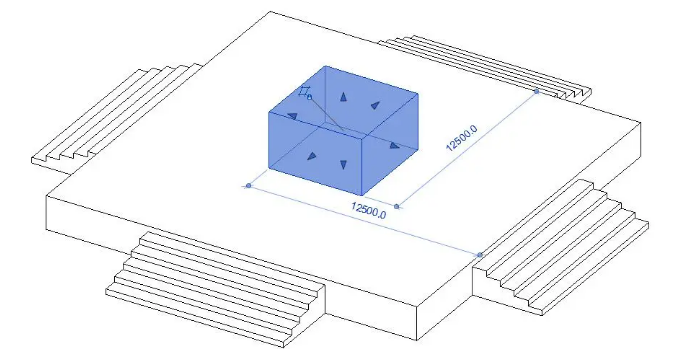

5、绘制底部上方承台。仍使用拉伸命令，在模型底部上方绘制5000*5000的小正方形，并移动至中心。后修改拉伸终点和起点数值。

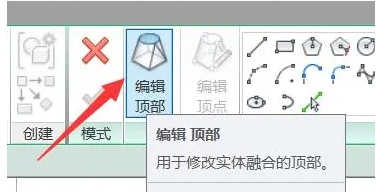

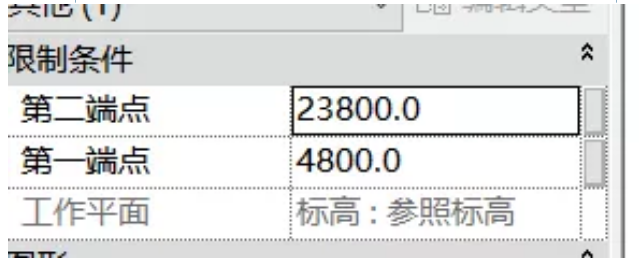

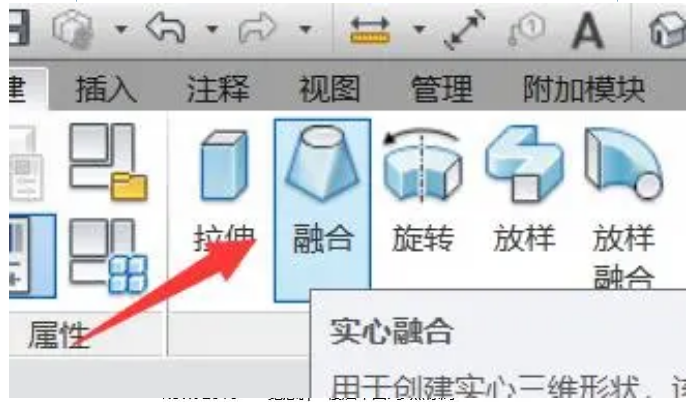

6、绘制纪念碑碑身。点击创建面板下的融合命令，绘制3800*3800的正方形，点击编辑顶部，偏移700，设置第一端点和第二端点数值。

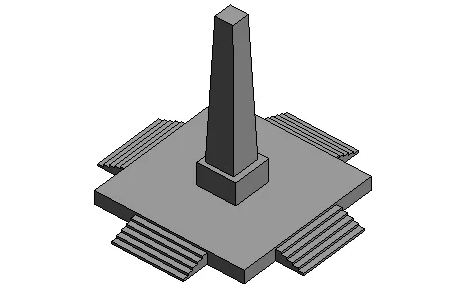

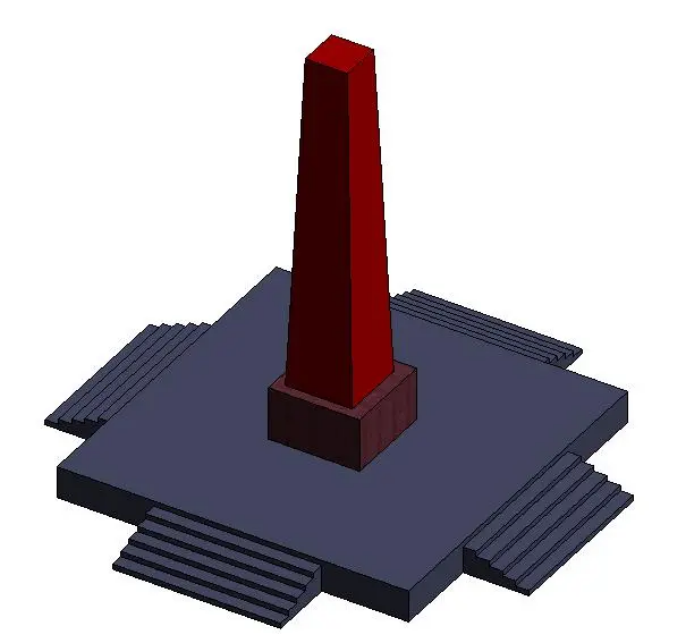

完成！
